Свързващ ъгълник, алуминий, 20 x 40 — 093W202

FATH

Свързващ ъгълник, алуминий, 20 x 40

Каталожен №: 093W202 · 6 варианта

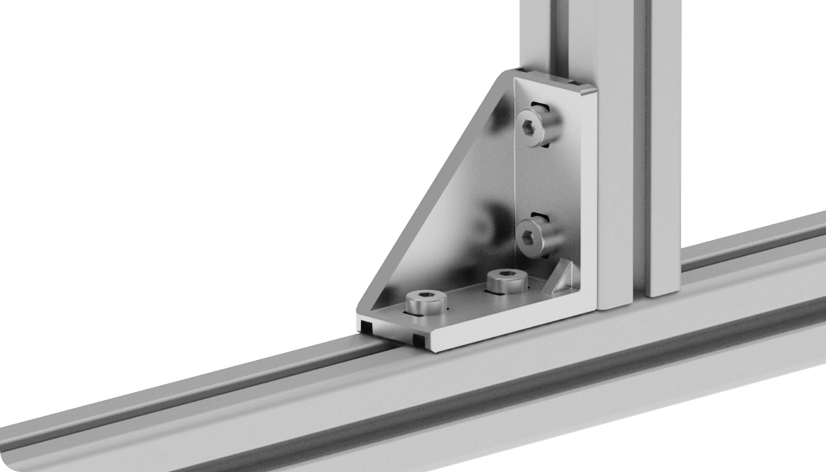

За свързване под прав ъгъл на два алуминиеви профила или панели; свързващият ъгълник може да се затвори с капачката

Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.

Въпрос за продукта?

Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.

Запитване за този продукт
Опаковка
10 бр.
Тегло
13.2 g
ECLASS
23360290
Категория
Алуминиеви свързващи ъгълници

Изпълнения

Изберете изпълнение — описанието и файловете по-долу са за избраното.

Каталожен №ИзпълнениеПрофилПовърхностЦвятКанал N (mm)Добави 1 бр. към запитването
093W202✓ Избрано--Без покритие--
093W202N05--Без покритие-5
093W202N06--Без покритие-6
093W202N06S03Вкл. монтажен комплектBБез покритие-6
093W202N06S04--Прахово боядисанаАлуминиев цвят6
093W202N06S05Вкл. монтажен комплектBПрахово боядисанаАлуминиев цвят6

Описание 093W202

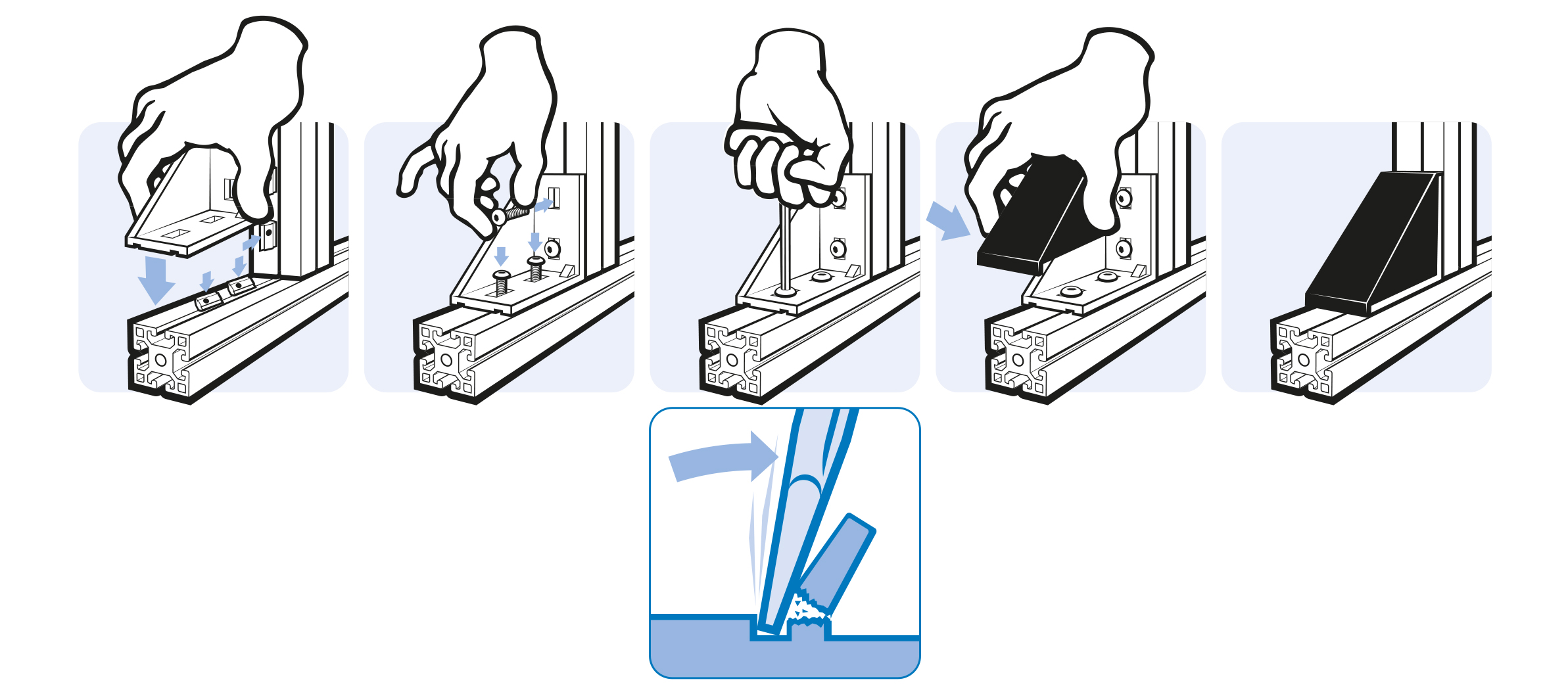

Монтажен комплект

4 гайки тип „чук“ - канал 6 - M4,

4 винта DIN EN ISO 7380-1 (DIN 34805-1) - M4 x 8

Цвят

Ъгълник: алуминиев цвят

Описание

За свързване под прав ъгъл на два алуминиеви профила или панели; свързващият ъгълник може да се затвори с капачката

Материал

Ъгълник: алуминиева отливка под налягане

Монтажен комплект: стомана

Специални изпълнения

Други покрития и цветове по заявка

Повърхност

Ъгълник: без покритие / прахово боядисан

Монтажен комплект: поцинкован

Забележка

Подходяща капачка — вж. 093WA202

Характеристики

Тип профилПрофил тип B, профил тип I
Област на приложениеМашини и съоръжения
Количество в опаковка10 бр.
МоделАлуминиева отливка под налягане, от профил 20 нагоре

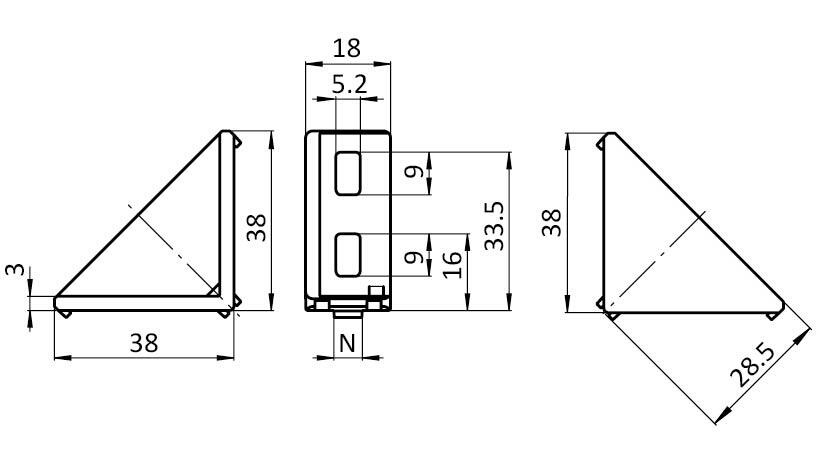

Чертеж

Чертеж 093W202

От каталога на FATH (EC-EN, стр. 386)

CAD модели

3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.

Продуктово семейство

Подходящи продукти

Споменати в описанието — гайки, подложки, капачки, монтажни комплекти.
