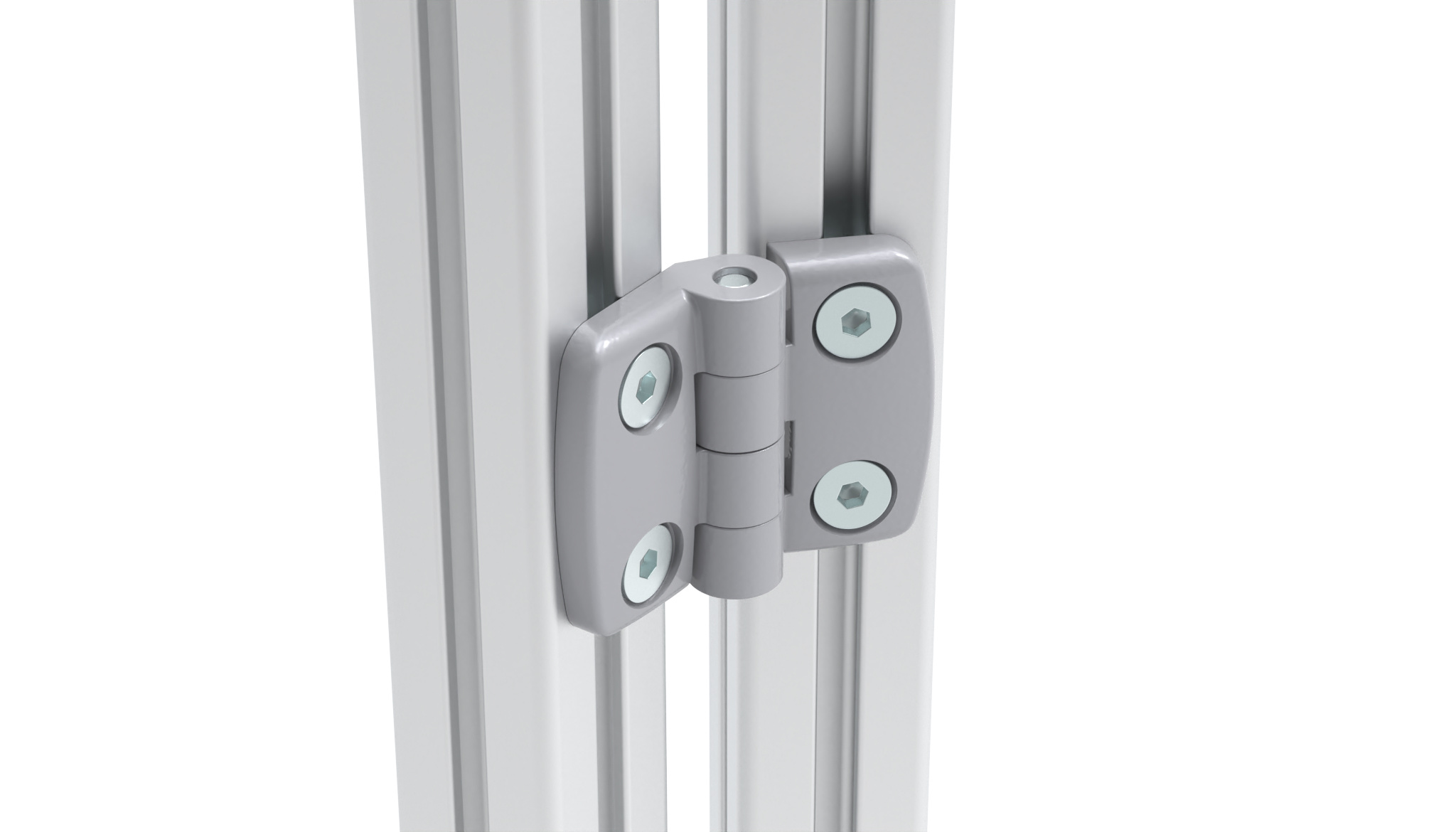

Комбинирана панта, алуминиева отливка под налягане, 30, неразглобяема, алуминиев цвят

Каталожен №: 095A3030F · 6 варианта

За шарнирно свързване на панели или алуминиеви профили, всяко крило с отвор за центриращи щифтове, с лагеруване на осата във втулки

Количество

Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.

Въпрос за продукта?

Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.

Опаковка: 10 бр.
Тегло: 65 g
ECLASS: 23219090
Категория: Комбинирани панти · Комбинирани панти, алуминиева отливка под налягане

Изпълнения

Изберете изпълнение — описанието и файловете по-долу са за избраното.

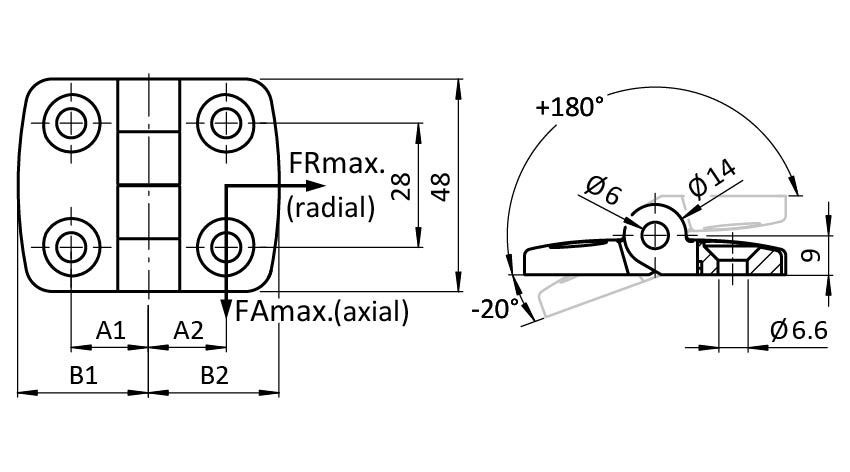

Каталожен №	Изпълнение	B1 (mm)	B2 (mm)	Комбинация	FRmax (N)	FAmax (N)	A1 (mm)	A2 (mm)
095A3030F✓ Избрано	Неразглобяема	29.5	29.5	30 / 30	325	225	17.5	17.5
095A3035F	Неразглобяема	29.5	36.0	30 / 35	325	225	17.5	20.0
095A3040F	Неразглобяема	29.5	38.5	30 / 40	400	250	17.5	22.5
095A3045F	Неразглобяема	29.5	43.5	30 / 45	400	250	17.5	25.0
095A3050F	Неразглобяема	29.5	48.5	30 / 50	400	250	17.5	27.5
095A3060F	Неразглобяема	29.5	57.5	30 / 60	400	-	17.5	32.5

Цвят

Крило: алуминиев цвят

Описание

Закрепване

Отпред, с винтове с потайна глава M6

Материал

Крила: алуминиева отливка под налягане

Ос: неръждаема стомана

Втулки: PTFE

Повърхност

Крила: прахово боядисани

Ос: без покритие

Забележка

Подходящи центриращи щифтове — вж. 095AN05

От каталога на FATH (EC-EN, стр. 210)
