FATH

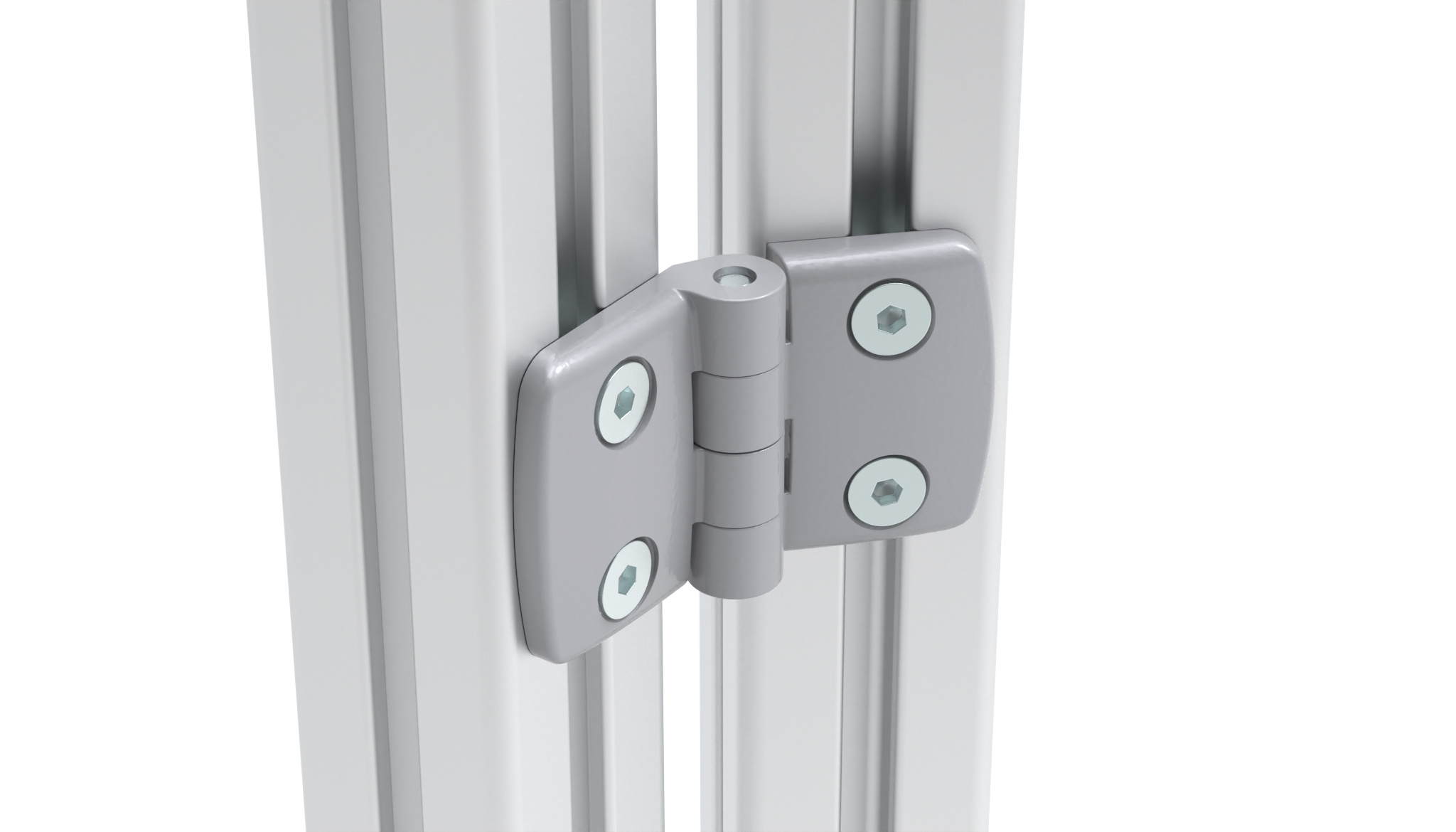

Комбинирана панта, алуминиева отливка под налягане, 40, неразглобяема, алуминиев цвят

Каталожен №: 095A4040F · 4 варианта

За шарнирно свързване на панели или алуминиеви профили, всяко крило с отвор за центриращи щифтове, с лагеруване на осата във втулки

Количество

Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.

Въпрос за продукта?

Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.

Опаковка: 10 бр.
Тегло: 69 g
ECLASS: 23219090
Категория: Комбинирани панти · Комбинирани панти, алуминиева отливка под налягане

Изпълнения

Изберете изпълнение — описанието и файловете по-долу са за избраното.

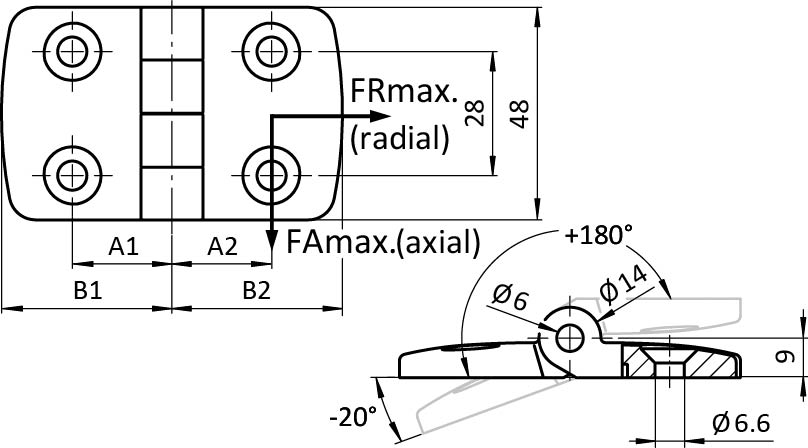

Каталожен №	Изпълнение	B1 (mm)	B2 (mm)	Комбинация	FRmax (N)	FAmax (N)	A1 (mm)	A2 (mm)
095A4040F✓ Избрано	Неразглобяема	38.5	38.5	40 / 40	400	250	22.5	22.5
095A4045F	Неразглобяема	38.5	43.5	40 / 45	400	250	22.5	25.0
095A4050F	Неразглобяема	38.5	48.5	40 / 50	400	250	22.5	27.5
095A4060F	Неразглобяема	38.5	57.5	40 / 60	400	-	22.5	32.5

Цвят

Крило: алуминиев цвят

Описание

Закрепване

Отпред, с винтове с потайна глава M6

Материал

Крила: алуминиева отливка под налягане

Ос: неръждаема стомана

Втулки: PTFE

Повърхност

Крила: прахово боядисани

Ос: без покритие

Забележка

Подходящи центриращи щифтове — вж. 095AN05

От каталога на FATH (EC-EN, стр. 215)

3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.

Споменати в описанието — гайки, подложки, капачки, монтажни комплекти.
