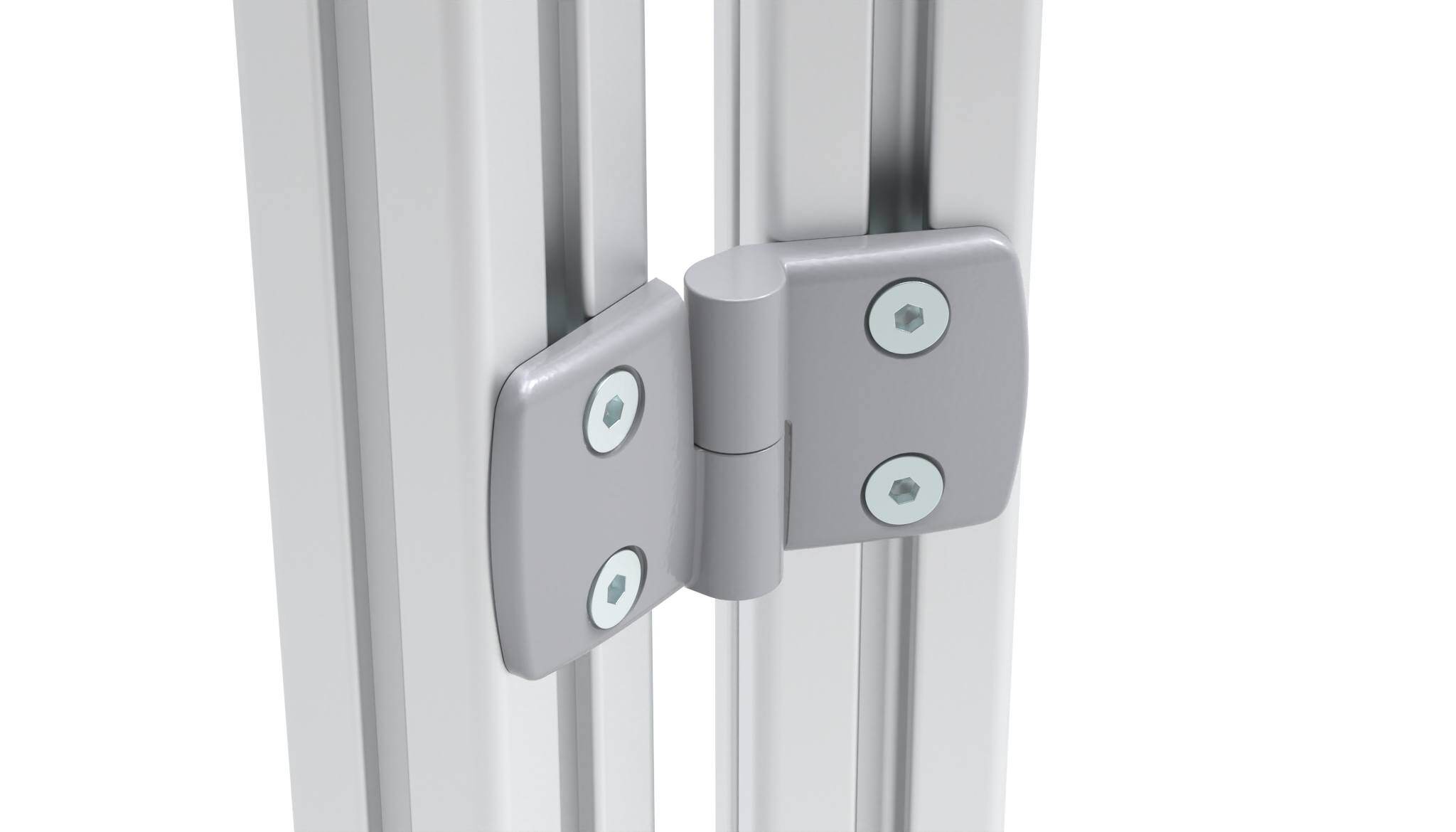

Комбинирана панта, алуминиева отливка под налягане, 50, разглобяема, алуминиев цвят

Каталожен №: 095A5025L · 12 варианта

За шарнирно свързване на панели или алуминиеви профили, всяко крило с отвор за центриращи щифтове, с лагеруване на осата във втулки

Количество

Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.

Въпрос за продукта?

Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.

Опаковка: 10 бр.
Тегло: 67 g
ECLASS: 23219090
Категория: Комбинирани панти · Комбинирани панти, алуминиева отливка под налягане

Изпълнения

Изберете изпълнение — описанието и файловете по-долу са за избраното.

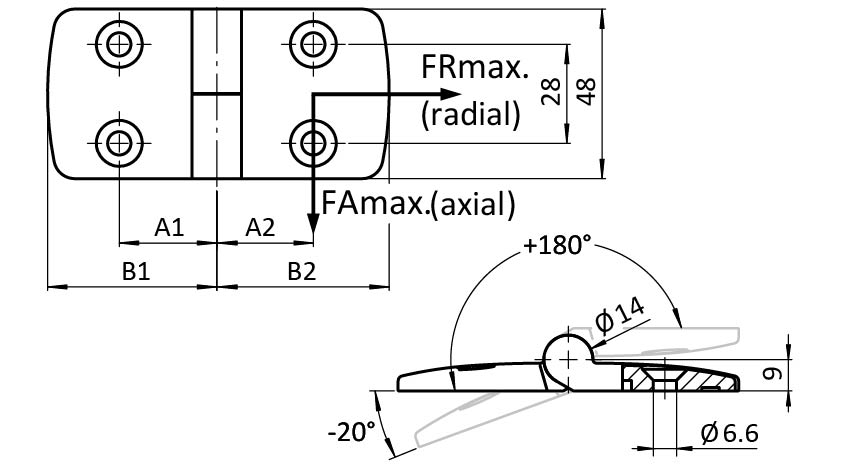

Каталожен №	Изпълнение	B1 (mm)	B2 (mm)	Комбинация	FRmax (N)	FAmax (N)	A1 (mm)	A2 (mm)
095A5025L✓ Избрано	L: ляво	48.5	26.0	50 / 25	410	250	27.5	15.0
095A5025R	R: дясно	26.0	48.5	50 / 25	410	250	15.0	27.5
095A5030L	L: ляво	48.5	29.5	50 / 30	450	280	27.5	17.5
095A5030R	R: дясно	29.5	48.5	50 / 30	410	250	17.5	27.5
095A5035L	L: ляво	48.5	36.0	50 / 35	-	250	27.5	20.0
095A5035R	R: дясно	36.0	48.5	50 / 35	-	250	20.0	27.5
095A5040L	L: ляво	48.5	38.5	50 / 40	550	-	27.5	22.5
095A5040R	R: дясно	38.5	48.5	50 / 40	550	-	22.5	27.5
095A5045L	L: ляво	48.5	43.5	50 / 45	550	-	27.5	25.0
095A5045R	R: дясно	43.5	48.5	50 / 45	550	-	25.0	27.5
095A5050L	L: ляво	48.5	48.5	50 / 50	550	175	27.5	27.5
095A5050R	R: дясно	48.5	48.5	50 / 50	-	175	27.5	27.5

Цвят

Крило: алуминиев цвят

Описание

Закрепване

Отпред, с винтове с потайна глава M6

Материал

Крила: алуминиева отливка под налягане

Ос: неръждаема стомана

Втулки: PTFE

Повърхност

Крила: прахово боядисани

Ос: без покритие

Забележка

Подходящи центриращи щифтове — вж. 095AN05

От каталога на FATH (EC-EN, стр. 218)
