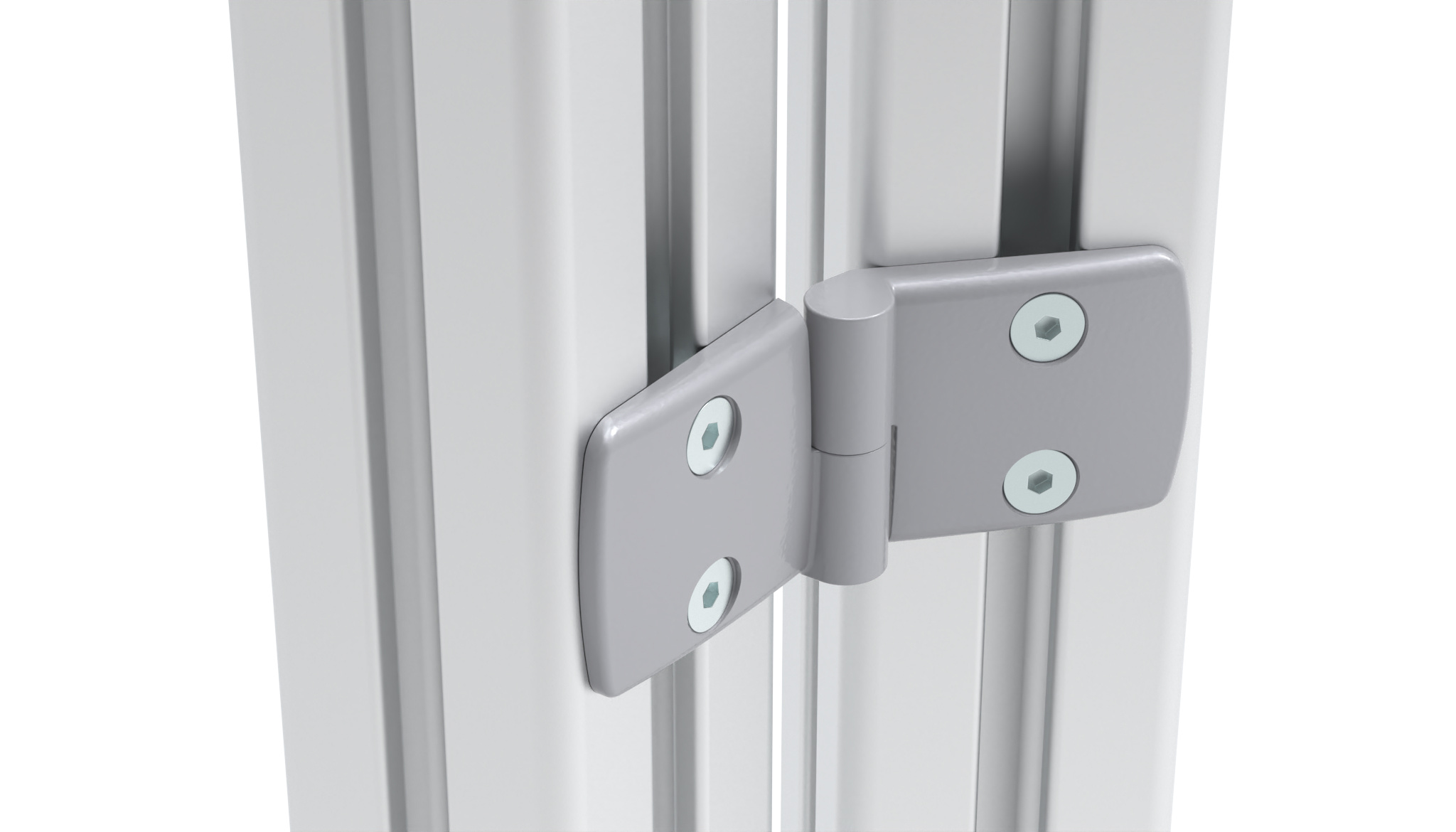

Комбинирана панта, алуминиева отливка под налягане, 60, разглобяема, алуминиев цвят
Каталожен №: 095A6025L · 14 варианта
За шарнирно свързване на панели или алуминиеви профили, всяко крило с отвор за центриращи щифтове, с лагеруване на осата във втулки
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 72 g
- ECLASS
- 23219090
- Категория
- Комбинирани панти · Комбинирани панти, алуминиева отливка под налягане
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Изпълнение | B1 (mm) | B2 (mm) | Комбинация | FRmax (N) | FAmax (N) | A1 (mm) | A2 (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|---|
| 095A6025L✓ Избрано | L: ляво | 57.5 | 26.0 | 60 / 25 | 410 | 250 | 32.5 | 15.0 | |
| 095A6025R | R: дясно | 26.0 | 57.5 | 60 / 25 | 410 | 250 | 15.0 | 32.5 | |
| 095A6030L | L: ляво | 57.5 | 29.5 | 60 / 30 | 450 | 280 | 32.5 | 17.5 | |
| 095A6030R | R: дясно | 29.5 | 57.5 | 60 / 30 | 450 | 280 | 17.5 | 32.5 | |
| 095A6035L | L: ляво | 57.5 | 36.0 | 60 / 35 | - | 250 | 32.5 | 20.0 | |
| 095A6035R | R: дясно | 36.0 | 57.5 | 60 / 35 | - | 250 | 20.0 | 32.5 | |
| 095A6040L | L: ляво | 57.5 | 38.5 | 60 / 40 | 550 | - | 32.5 | 22.5 | |
| 095A6040R | R: дясно | 38.5 | 57.5 | 60 / 40 | 550 | - | 22.5 | 32.5 | |
| 095A6045L | L: ляво | 57.5 | 43.5 | 60 / 45 | 550 | - | 32.5 | 25.0 | |
| 095A6045R | R: дясно | 43.5 | 57.5 | 60 / 45 | 550 | - | 25.0 | 32.5 | |
| 095A6050L | L: ляво | 57.5 | 48.5 | 60 / 50 | 575 | 175 | 32.5 | 27.5 | |
| 095A6050R | R: дясно | 48.5 | 57.5 | 60 / 50 | 575 | 175 | 27.5 | 32.5 | |
| 095A6060L | L: ляво | 57.5 | 57.5 | 60 / 60 | 575 | 150 | 32.5 | 32.5 | |
| 095A6060R | R: дясно | 57.5 | 57.5 | 60 / 60 | 575 | 150 | 32.5 | 32.5 |
Описание 095A6025L
- Цвят
Крило: алуминиев цвят
- Описание
За шарнирно свързване на панели или алуминиеви профили, всяко крило с отвор за центриращи щифтове, с лагеруване на осата във втулки
- Закрепване
Отпред, с винтове с потайна глава M6
- Материал
Крила: алуминиева отливка под налягане
Ос: неръждаема стомана
Втулки: PTFE
- Повърхност
Крила: прахово боядисани
Ос: без покритие
- Забележка
Подходящи центриращи щифтове — вж. 095AN05
Характеристики
| Тип профил | Профил тип B, профил тип I |
|---|---|
| Област на приложение | Машини и съоръжения |
| Количество в опаковка | 10 бр. |
| Модел | Разглобяема |
Чертеж
От каталога на FATH (EC-EN, стр. 220)
