FATH
Съединител под ъгъл B 45, 45°
Каталожен №: 093WS45145N10RS01 · 3 варианта
За монтаж на профил като подпора под ъгъл 45° без рязане на фаска
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 228 g
- ECLASS
- 23360290
- Категория
- За профил 45, ъглови съединители 45°
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Изпълнение | Монтажен комплект | Повърхност | Цвят | Канал N (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|
| 093WS45145N10RS01✓ Избрано | Капачка: черна | Вкл. монтажен комплект | Без покритие | - | 10 | |
| 093WS45145N10S01 | Капачка: черна | Вкл. монтажен комплект | Прахово боядисана | Алуминиев цвят | 10 | |
| 093WS45145N10S02 | Капачка: алуминиев цвят | Вкл. монтажен комплект | Прахово боядисана | Алуминиев цвят | 10 |
Описание 093WS45145N10RS01
- Монтажен комплект
2 резбоформиращи винта S12 x 30 - вътрешен шестолъч T50,
1 винт тип „чук“ M8 x 20 - канал 10,
1 гайка с фланец M8
- Цвят
Капачки: черни / сиви
- Описание
За монтаж на профил като подпора под ъгъл 45° без рязане на фаска
- Материал
Съединител под ъгъл: алуминиева отливка под налягане
Капачки: пластмаса PA, подсилена със стъклени влакна
Монтажен комплект: стомана
- Специални изпълнения
Други покрития и цветове по заявка
- Повърхност
Съединител под ъгъл: без покритие / прахово боядисан
Монтажен комплект: поцинкован
Характеристики
| Тип профил | Профил тип B |
|---|---|
| Размер на канала | Канал 10 |
| Количество в опаковка | 10 бр. |
| Модел | Алуминиева отливка под налягане |

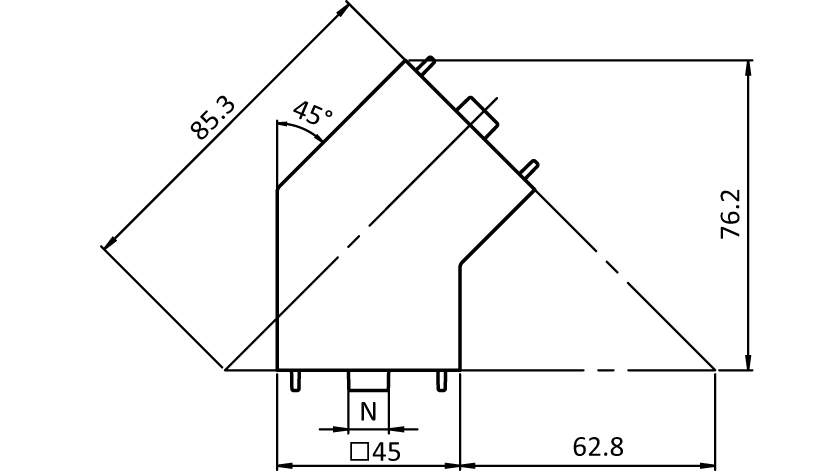

Чертеж
От каталога на FATH (EC-EN, стр. 556)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
