FATH
Автоматичен челен съединител, стомана
Каталожен №: 099G051M4 · 12 варианта
За бързо челно свързване на два алуминиеви профила, монтаж без обработка на профила; самонарязваща резба
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 10 g
- ECLASS
- 23360290
- Категория
- Автоматични съединители
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | D (mm) | Изпълнение | Профил | L (mm) | ESD | Канал N (mm) | Модулен размер (mm) | Ширина на профила | SW 1 | SW 2 | Забележка | Винт | Количество в опаковка | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 099G051M4✓ Избрано | 7.0 | С монтажен комплект, вкл. винт и резбова самонарязваща втулка | I | 24.0 | ESD, отвежда електростатичен заряд | 5 | 20 | 20 | 3 | 4 | - | M4 x 40 | 10 бр. | |
| 099G061M5 | 10.0 | С монтажен комплект, вкл. винт и резбова самонарязваща втулка | I | 27.0 | ESD, отвежда електростатичен заряд | 6 | 30 | 30 | 4 | 5 | - | M5 x 45 | 10 бр. | |
| 099G081M6 | 12.0 | С монтажен комплект, вкл. винт и резбова самонарязваща втулка | I | 31.0 | ESD, отвежда електростатичен заряд | 8 | 40 | 40 | 5 | 6 | * | M6 x 50 | 10 бр. | |
| 099G084M5 | 10.7 | С монтажен комплект, вкл. винт и резбова самонарязваща втулка | B | 24.0 | ESD, отвежда електростатичен заряд | 8 | 30 | 30 | 4 | 5 | - | M5 x 45 | 10 бр. | |
| 099G102M6 | 12.0 | С монтажен комплект, вкл. винт и резбова самонарязваща втулка | B | 35.0 | ESD, отвежда електростатичен заряд | 10 | 40L, 45 | 40, 45 | 5 | 6 | - | M6 x 60 | 10 бр. | |
| 099G103M6 | 13.0 | С монтажен комплект, вкл. винт и резбова самонарязваща втулка | B | 35.0 | ESD, отвежда електростатичен заряд | 10 | 45L | 45 | 5 | 6 | - | M6 x 60 | 10 бр. | |
| 099GS051M4 | 7.0 | Резбова самонарязваща втулка | I | 24.0 | ESD, отвежда електростатичен заряд | 5 | 20 | 20 | - | 4 | - | - | 100 бр. | |
| 099GS061M5 | 10.0 | Резбова самонарязваща втулка | I | 27.0 | ESD, отвежда електростатичен заряд | 6 | 30 | 30 | - | 5 | - | - | 100 бр. | |
| 099GS081M6 | 12.0 | Резбова самонарязваща втулка | I | 31.0 | ESD, отвежда електростатичен заряд | 8 | 40 | 40 | - | 6 | * | - | 100 бр. | |
| 099GS084M5 | 10.7 | Резбова самонарязваща втулка | B | 24.0 | ESD, отвежда електростатичен заряд | 8 | 30 | 30 | - | 5 | - | - | 100 бр. | |
| 099GS102M6 | 12.0 | Резбова самонарязваща втулка | B | 35.0 | ESD, отвежда електростатичен заряд | 10 | 40L, 45 | 40, 45 | - | 6 | - | - | 100 бр. | |
| 099GS103M6 | 13.0 | Резбова самонарязваща втулка | B | 35.0 | ESD, отвежда електростатичен заряд | 10 | 45L | 45 | - | 6 | - | - | 100 бр. |
Описание 099G051M4
- Описание
За бързо челно свързване на два алуминиеви профила, монтаж без обработка на профила; самонарязваща резба
- Материал
Стомана
- Повърхност
Поцинкована
- Забележка
*Подходяща капачка — вж. 099GA081K
Характеристики
| Тип профил | Профил тип I |
|---|---|
| Размер на канала | Канал 5 |
| Модулен размер | Модулен размер 20 |
| Характеристика | ESD |
| Форма на профила | Профили с Т-канал |
| Количество в опаковка | 10 бр. |
| Модел | Стомана |

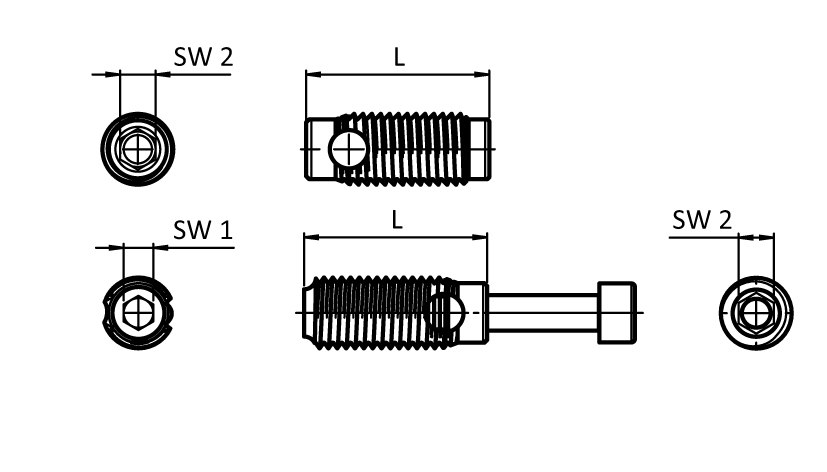

Чертеж
От каталога на FATH (EC-EN, стр. 516)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
Подходящи продукти
Споменати в описанието — гайки, подложки, капачки, монтажни комплекти.
