FATH
Автоматичен съединител, стомана
Каталожен №: 099G051 · 17 варианта

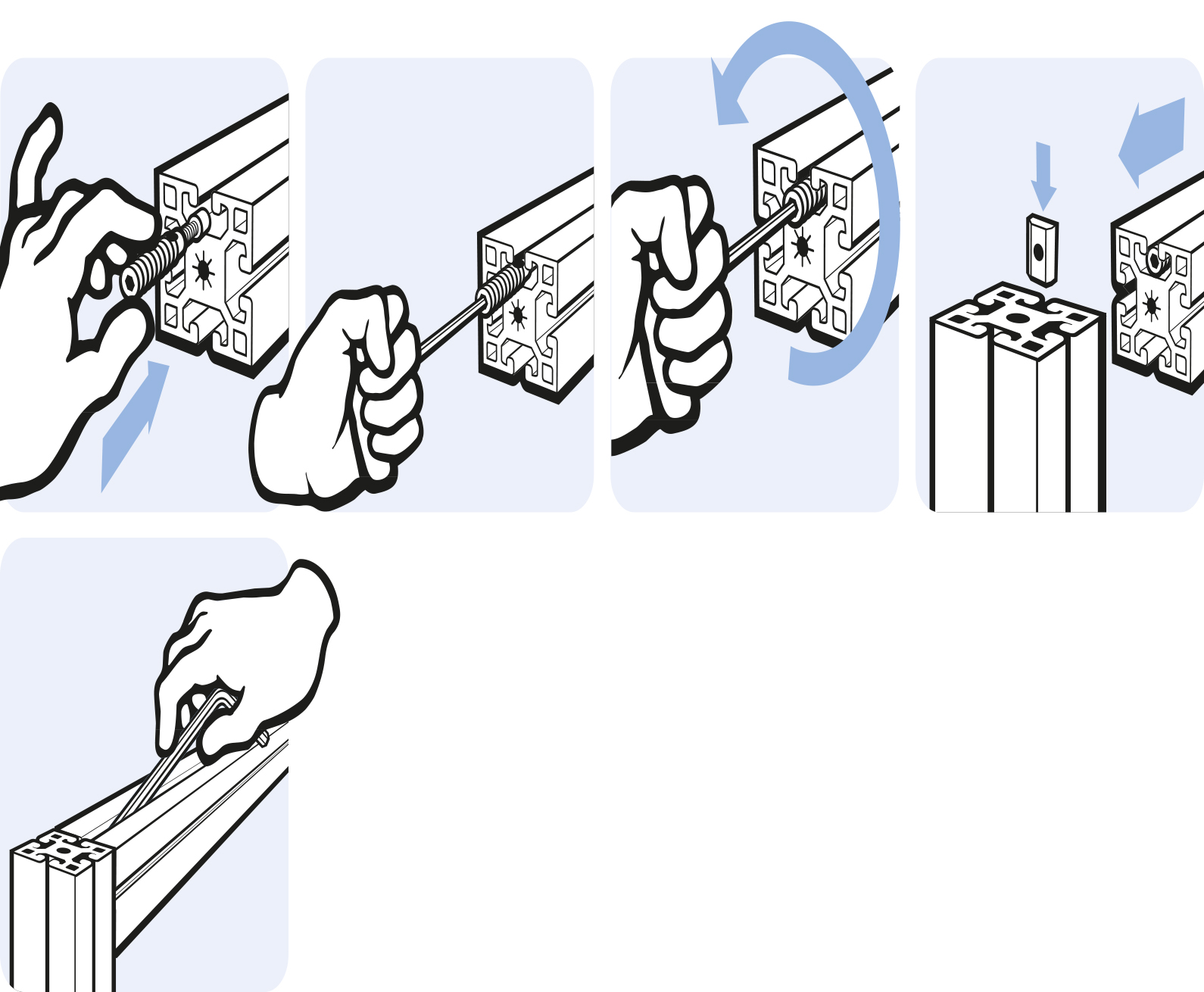

За бързо и здраво свързване на два алуминиеви профила, монтаж без обработка на профила; самонарязваща резба
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 100 бр.
- Тегло
- 8 g
- ECLASS
- 23360290
- Категория
- Автоматични съединители · Съединители за водещи релси FIFO · Съединители за FIFO монорелси
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | D (mm) | Изпълнение | Профил | L (mm) | Канал N (mm) | Модулен размер (mm) | Ширина на профила | SW 1 | SW 2 | Забележка | Винт | Количество в опаковка | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 099G051✓ Избрано | 7.0 | С монтажен комплект, вкл. винт и Т-гайка | I | 24.0 | 5 | 20 | 20 | 3 | 4 | - | M4 x 30 | 100 бр. | |
| 099G061 | 10.0 | С монтажен комплект, вкл. винт и Т-гайка | I | 27.0 | 6 | 30 | 30 | 4 | 5 | - | M5 x 35 | 100 бр. | |
| 099G081 | 12.0 | С монтажен комплект, вкл. винт и Т-гайка | I | 31.0 | 8 | 40 | 40 | 5 | 6 | * | M6 x 40 | 100 бр. | |
| 099G081S10 | 12.0 | С монтажен комплект, вкл. винт и Т-гайка | I | 31.0 | 8 | - | 40 | 5 | 6 | *** | M6 x 40 | 100 бр. | |
| 099G084 | 10.7 | С монтажен комплект, вкл. винт и Т-гайка | B | 24.0 | 8 | 30 | 30 | 4 | 5 | ** | M5 x 30 | 100 бр. | |
| 099G086 | 14.4 | С монтажен комплект, вкл. винт и Т-гайка | - | 35.0 | 8 | - | 45 | 5 | - | - | M6 x 45 | 100 бр. | |
| 099G102 | 12.0 | С монтажен комплект, вкл. винт и Т-гайка | B | 35.0 | 10 | 40L, 45 | 40, 45 | 5 | 6 | ** | M6 x 45 | 100 бр. | |
| 099G103 | 13.0 | С монтажен комплект, вкл. винт и Т-гайка | B | 35.0 | 10 | 45L | 45 | 5 | 6 | ** | M6 x 45 | 100 бр. | |
| 099G121 | 18.0 | С монтажен комплект, вкл. винт и Т-гайка | I | 47.0 | 12 | 60 | 60 | 6 | 8 | - | M8 x 60 | 10 бр. | |
| 099GS051 | 7.0 | Самонарязваща втулка | I | 24.0 | 5 | 20 | 20 | - | 4 | - | - | 100 бр. | |
| 099GS061 | 10.0 | Самонарязваща втулка | I | 27.0 | 6 | 30 | 30 | - | 5 | - | - | 100 бр. | |
| 099GS081 | 12.0 | Самонарязваща втулка | I | 31.0 | 8 | 40 | 40 | - | 6 | * | - | 100 бр. | |
| 099GS084 | 10.7 | Самонарязваща втулка | B | 24.0 | 8 | 30 | 30 | - | 5 | - | - | 100 бр. | |
| 099GS086 | 14.4 | Самонарязваща втулка | - | 35.0 | 8 | - | 45 | - | 6 | - | - | 100 бр. | |
| 099GS102 | 12.0 | Самонарязваща втулка | B | 35.0 | 10 | 40L, 45 | 40, 45 | - | 6 | - | - | 100 бр. | |
| 099GS103 | 13.0 | Самонарязваща втулка | B | 35.0 | 10 | 45L | 45 | - | 6 | - | - | 100 бр. | |
| 099GS121 | 18.0 | Самонарязваща втулка | I | 47.0 | 12 | 60 | 60 | - | 8 | - | - | 10 бр. |
Описание 099G051
- Описание
За бързо и здраво свързване на два алуминиеви профила, монтаж без обработка на профила; самонарязваща резба
- Материал
Стомана
- Повърхност
Поцинкована
- Забележка
*Подходяща капачка — вж. 099GA081K
- Забележка 2
** Автоматичен съединител с монтажен комплект за профил B, вкл. гайка тип „чук“ вместо Т-гайка
*** Автоматичен съединител с монтажен комплект, вкл. винт и къса Т-гайка
Характеристики
| Тип профил | Профил тип I |
|---|---|
| Размер на канала | Канал 5 |
| Модулен размер | Модулен размер 20 |
| Количество в опаковка | 100 бр. |
| Модел | Стомана |

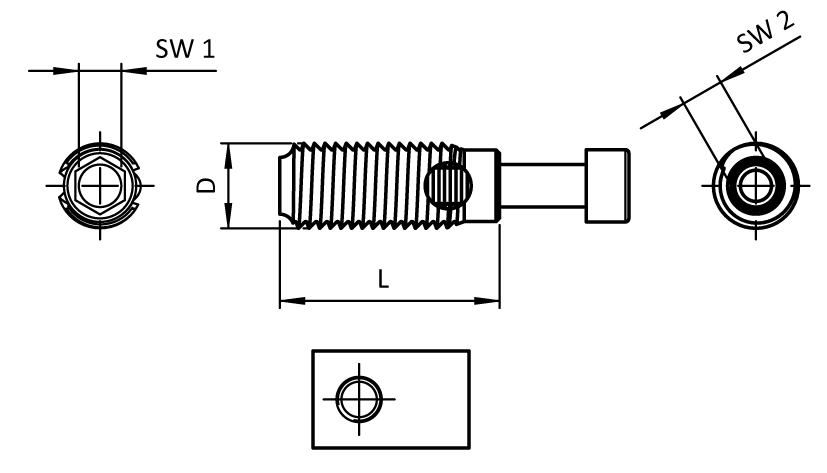

Чертеж
От каталога на FATH (EC-EN, стр. 511)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
Подходящи продукти
Споменати в описанието — гайки, подложки, капачки, монтажни комплекти.
