FATH

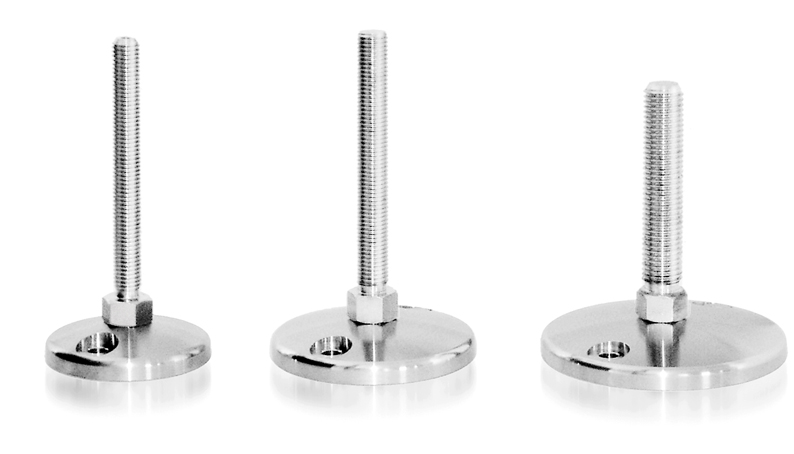

Основа, неръждаема стомана, с анкерни отвори за шарнирни крачета, сферична става 15

Каталожен №: 098D080EB · 6 варианта

Шарнирно нивелиращо краче, което може да се закрепи към пода

Количество

Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.

Въпрос за продукта?

Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.

Изпълнения

Изберете изпълнение — описанието и файловете по-долу са за избраното.

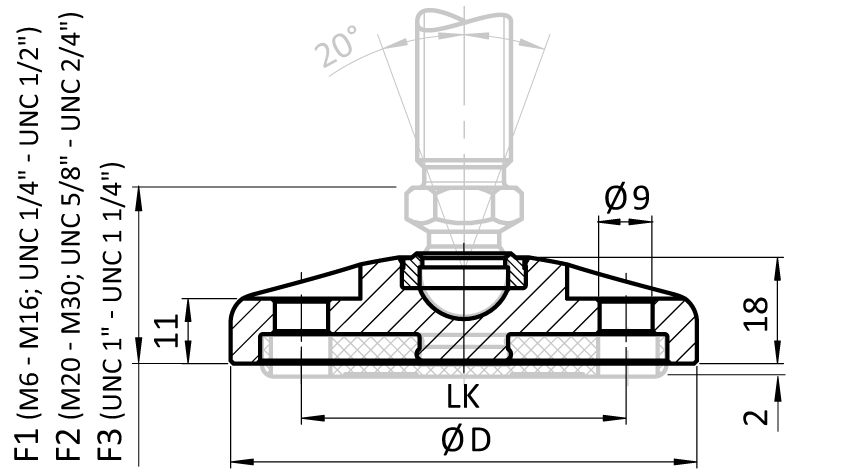

Каталожен №	Основа	Fmax (N)	D (mm)	Изпълнение	LK (mm)	F1 (mm)	F2 (mm)	F3 (mm)
098D080EB✓ Избрано	80	29400	79	Без противоплъзгаща подложка	55	29.5	32.5	33.5
098D080EBG	80	29400	79	С противоплъзгаща подложка	55	29.5	32.5	33.5
098D100EB	100	39200	99	Без противоплъзгаща подложка	74	29.5	32.5	33.5
098D100EBG	100	39200	99	С противоплъзгаща подложка	74	29.5	32.5	33.5
098D120EB	120	39200	119	Без противоплъзгаща подложка	94	29.5	32.5	33.5
098D120EBG	120	39200	119	С противоплъзгаща подложка	94	29.5	32.5	33.5

Описание

Шарнирно нивелиращо краче, което може да се закрепи към пода

Материал

Неръждаема стомана 1.4305 (SS303)

Специални изпълнения

Други размери, залепена противоплъзгаща подложка по заявка;

Като фабрично сглобено нивелиращо краче по заявка

Повърхност

Без покритие

Забележка

Подходяща резбова шпилка — вж. 098DM08025E и сл.,

Подходяща гайка — вж. 4DIN439BM5E и сл.,

Подходяща противоплъзгаща подложка — вж. 098DG030

Тип профил	Профил тип B, профил тип I
Характеристика	ESD, инчово изпълнение
Форма на профила	Профили с Т-канал
Област на приложение	Машини и съоръжения
Количество в опаковка	1 бр.
Модел	Неръждаема стомана, с отвори за анкериране

От каталога на FATH (EC-EN, стр. 27)

3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.

Споменати в описанието — гайки, подложки, капачки, монтажни комплекти.
