Основа, неръждаема стомана, за нивелиращи крачета ECO
Каталожен №: 098E030E · 6 варианта
Икономично нивелиращо краче за стабилно позициониране върху леко неравни подове
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 1 бр.
- Тегло
- 20 g
- ECLASS
- 23010704
- Категория
- Основи, нивелиращи крачета ECO
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Основа | Fmax (N) | D (mm) | Изпълнение | H (mm) | F1 (mm) | F2 (mm) | F3 (mm) | h (mm) | F4 (mm) | Количество в опаковка | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 098E030E✓ Избрано | 30 | 21580 | 29 | Без противоплъзгаща подложка | 11.5 | 16.0 | 16.5 | 17.5 | 2.0 | 20.0 | 1 бр. | |
| 098E030EG | 30 | 21580 | 29 | С противоплъзгаща подложка | 11.5 | 16.0 | 16.5 | 17.5 | 2.0 | 20.0 | 100 бр. | |
| 098E040E | 40 | 23500 | 39 | Без противоплъзгаща подложка | 12.0 | 16.5 | 17.0 | 18.0 | 2.5 | 20.5 | 10 бр. | |
| 098E040EG | 40 | 23500 | 39 | С противоплъзгаща подложка | 12.0 | 16.5 | 17.0 | 18.0 | 2.5 | 20.5 | 100 бр. | |
| 098E050E | 50 | 25500 | 50 | Без противоплъзгаща подложка | 15.3 | 19.0 | 19.5 | 20.5 | 3.0 | 23.0 | 10 бр. | |
| 098E050EG | 50 | 25500 | 50 | С противоплъзгаща подложка | 15.3 | 19.0 | 19.5 | 20.5 | 3.0 | 23.0 | 100 бр. |
Описание 098E030E
- Описание
Икономично нивелиращо краче за стабилно позициониране върху леко неравни подове
- Материал
Неръждаема стомана 1.4401
- Специални изпълнения
Други размери, залепена противоплъзгаща подложка по заявка
- Повърхност
Без покритие
- Забележка
Подходяща резбова шпилка — вж. 098EM08025E,
Подходяща гайка — вж. 4DIN439BM5E и сл.,
Подходяща противоплъзгаща подложка — вж. 098EG030;
(Нивелиращите крачета ECO се доставят фабрично сглобени)
Характеристики
| Тип профил | Профил тип B, профил тип I |
|---|---|
| Характеристика | ESD, неръждаемо изпълнение |
| Форма на профила | Профили с Т-канал |
| Област на приложение | Машини и съоръжения |
| Количество в опаковка | 1 бр. |
| Модел | Неръждаема стомана |

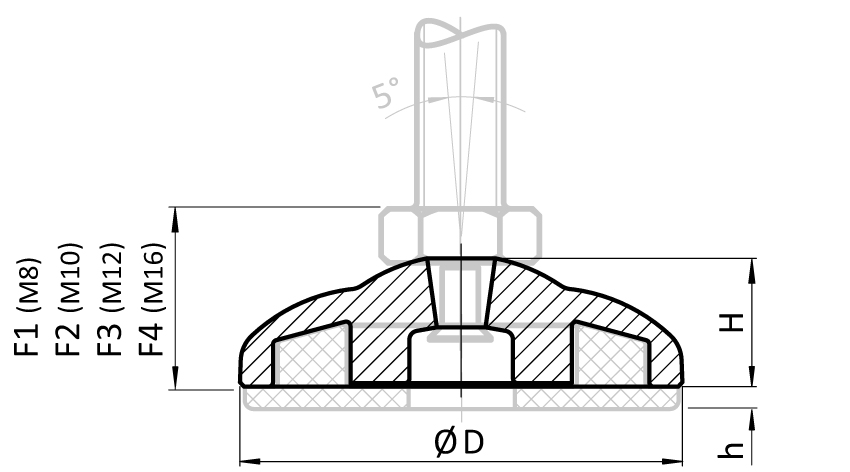

Чертеж
От каталога на FATH (EC-EN, стр. 70)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
Подходящи продукти
Споменати в описанието — гайки, подложки, капачки, монтажни комплекти.
