FATH

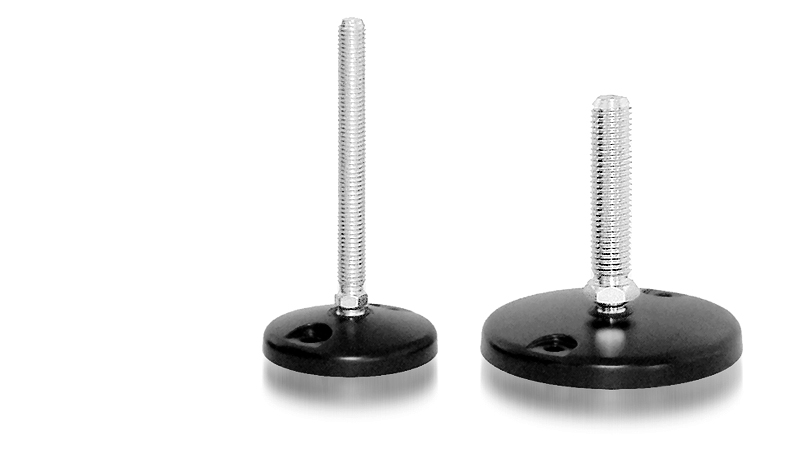

Основа, цинк, с анкерни отвори за шарнирни крачета, сферична става 15
Каталожен №: 098D060ZBS · 8 варианта
Шарнирно нивелиращо краче, което може да се закрепи към пода
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 1 бр.
- Тегло
- 157 g
- ECLASS
- 23010704
- Категория
- Основи, шарнирни крачета, сферична става 15
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Основа | Fmax (N) | D (mm) | Изпълнение | LK (mm) | F1 (mm) | F2 (mm) | F3 (mm) | Количество в опаковка | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|---|---|
| 098D060ZBS✓ Избрано | 60 | 29400 | 59 | Без противоплъзгаща подложка | 40 | 29.5 | 32.5 | 33.5 | 1 бр. | |
| 098D060ZBSG | 60 | 29400 | 59 | С противоплъзгаща подложка | 40 | 29.5 | 32.5 | 33.5 | 10 бр. | |
| 098D080ZBS | 80 | 29400 | 79 | Без противоплъзгаща подложка | 55 | 29.5 | 32.5 | 33.5 | 1 бр. | |
| 098D080ZBSG | 80 | 29400 | 79 | С противоплъзгаща подложка | 55 | 29.5 | 32.5 | 33.5 | 10 бр. | |
| 098D100ZBS | 100 | 34300 | 99 | Без противоплъзгаща подложка | 74 | 29.5 | 32.5 | 33.5 | 1 бр. | |
| 098D100ZBSG | 100 | 34300 | 99 | С противоплъзгаща подложка | 74 | 29.5 | 32.5 | 33.5 | 10 бр. | |
| 098D120ZBS | 120 | 34300 | 119 | Без противоплъзгаща подложка | 94 | 29.5 | 32.5 | 33.5 | 1 бр. | |
| 098D120ZBSG | 120 | 34300 | 119 | С противоплъзгаща подложка | 94 | 29.5 | 32.5 | 33.5 | 10 бр. |
Описание 098D060ZBS
- Цвят
Черен
- Описание
Шарнирно нивелиращо краче, което може да се закрепи към пода
- Материал
Цинкова отливка под налягане
- Специални изпълнения
Други размери, други покрития, други цветове, завинтена или залепена противоплъзгаща подложка по заявка;
Като фабрично сглобено нивелиращо краче по заявка
- Повърхност
Прахово боядисана
- Забележка
Подходяща резбова шпилка — вж. 098DM08025M и сл.,
Подходяща гайка — вж. 4DIN439BM5M и сл.,
Подходяща противоплъзгаща подложка — вж. 098DG030
Характеристики
| Тип профил | Профил тип B, профил тип I |
|---|---|
| Характеристика | Инчово изпълнение |
| Област на приложение | Машини и съоръжения |
| Количество в опаковка | 1 бр. |
| Модел | Цинкова отливка под налягане, с отвори за анкериране |

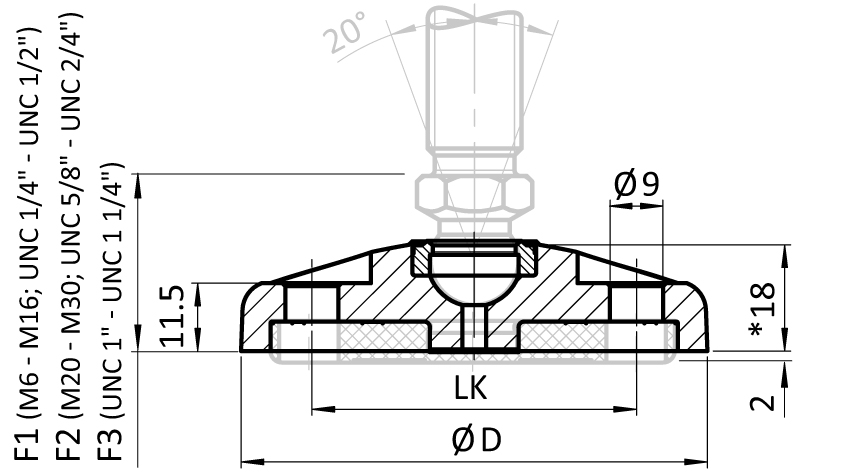

Чертеж
От каталога на FATH (EC-EN, стр. 25)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
Подходящи продукти
Споменати в описанието — гайки, подложки, капачки, монтажни комплекти.
