FATH

Основа, цинк, за шарнирни крачета, сферична става 15

Каталожен №: 098D030ZS · 16 варианта

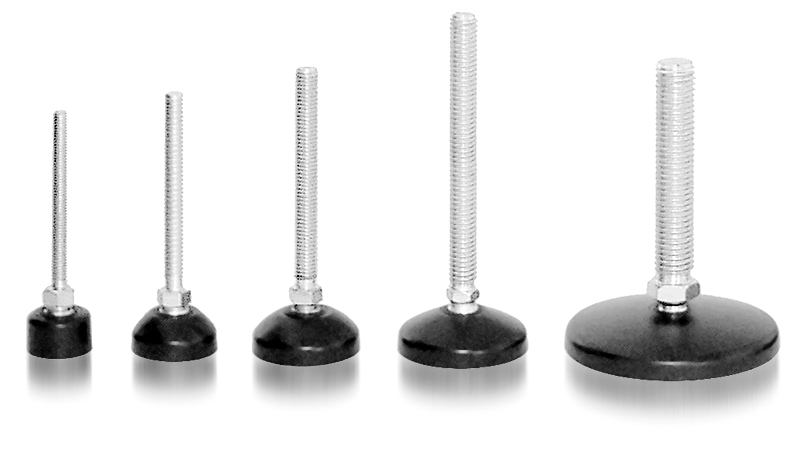

Шарнирно нивелиращо краче за стабилно позициониране върху неравни подове

Количество

Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.

Въпрос за продукта?

Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.

+359 888 525 135 [email protected]

Запитване за този продукт

Опаковка: 1 бр.
Тегло: 48 g
ECLASS: 23010704
Категория: Основи, шарнирни крачета, сферична става 15

Изпълнения

Изберете изпълнение — описанието и файловете по-долу са за избраното.

Каталожен №	Основа	Fmax (N)	D (mm)	Изпълнение	F1 (mm)	F2 (mm)	F3 (mm)	Количество в опаковка
098D030ZS✓ Избрано	30	19600	29	Без противоплъзгаща подложка	29.5	32.5	33.5	1 бр.
098D030ZSG	30	19600	29	С противоплъзгаща подложка	29.5	32.5	33.5	10 бр.
098D040ZS	40	29400	39	Без противоплъзгаща подложка	29.5	32.5	33.5	1 бр.
098D040ZSG	40	29400	39	С противоплъзгаща подложка	29.5	32.5	33.5	10 бр.
098D045ZS	45	29400	44	Без противоплъзгаща подложка	29.5	32.5	33.5	1 бр.
098D045ZSG	45	29400	44	С противоплъзгаща подложка	29.5	32.5	33.5	10 бр.
098D050ZS	50	29400	49	Без противоплъзгаща подложка	29.5	32.5	33.5	1 бр.
098D050ZSG	50	29400	49	С противоплъзгаща подложка	29.5	32.5	33.5	10 бр.
098D060ZS	60	29400	59	Без противоплъзгаща подложка	29.5	32.5	33.5	1 бр.
098D060ZSG	60	29400	59	С противоплъзгаща подложка	29.5	32.5	33.5	10 бр.
098D080ZS	80	29400	79	Без противоплъзгаща подложка	29.5	32.5	33.5	1 бр.
098D080ZSG	80	29400	79	С противоплъзгаща подложка	29.5	32.5	33.5	10 бр.
098D100ZS	100	34300	99	Без противоплъзгаща подложка	29.5	32.5	33.5	1 бр.
098D100ZSG	100	34300	99	С противоплъзгаща подложка	29.5	32.5	33.5	10 бр.
098D120ZS	120	34300	119	Без противоплъзгаща подложка	29.5	32.5	33.5	1 бр.
098D120ZSG	120	34300	119	С противоплъзгаща подложка	29.5	32.5	33.5	10 бр.

Описание 098D030ZS

Цвят

Черен

Описание

Шарнирно нивелиращо краче за стабилно позициониране върху неравни подове

Материал

Цинкова отливка под налягане

Специални изпълнения

Други размери, други покрития, други цветове, завинтена или залепена противоплъзгаща подложка по заявка;

Като фабрично сглобено нивелиращо краче по заявка

Повърхност

Прахово боядисана

Забележка

Подходяща резбова шпилка — вж. 098DM08025M и сл. и 098DM08025E и сл.,

Подходяща гайка — вж. 4DIN439BM5M и сл. и 4DIN934M5M и сл.,

Подходяща противоплъзгаща подложка — вж. 098DG030 и сл.

Характеристики

Тип профил	Профил тип B, профил тип I
Характеристика	Инчово изпълнение
Област на приложение	Машини и съоръжения
Количество в опаковка	1 бр.
Модел	Цинкова отливка под налягане, без отвори за анкериране

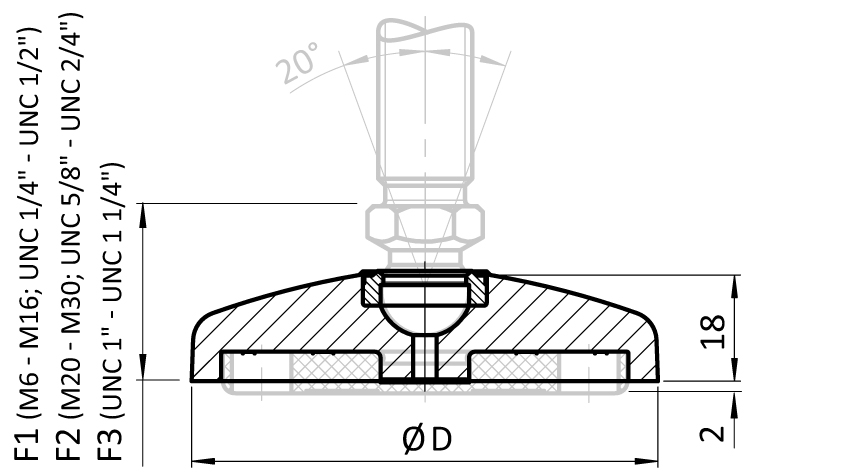

Чертеж

От каталога на FATH (EC-EN, стр. 24)

CAD модели

3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
