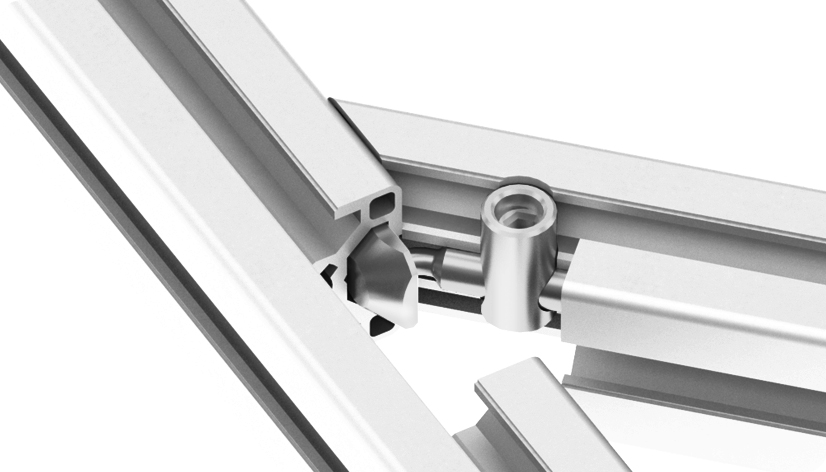

Централен съединител B 90° +/-45°
Каталожен №: 099B0811S02 · 2 варианта

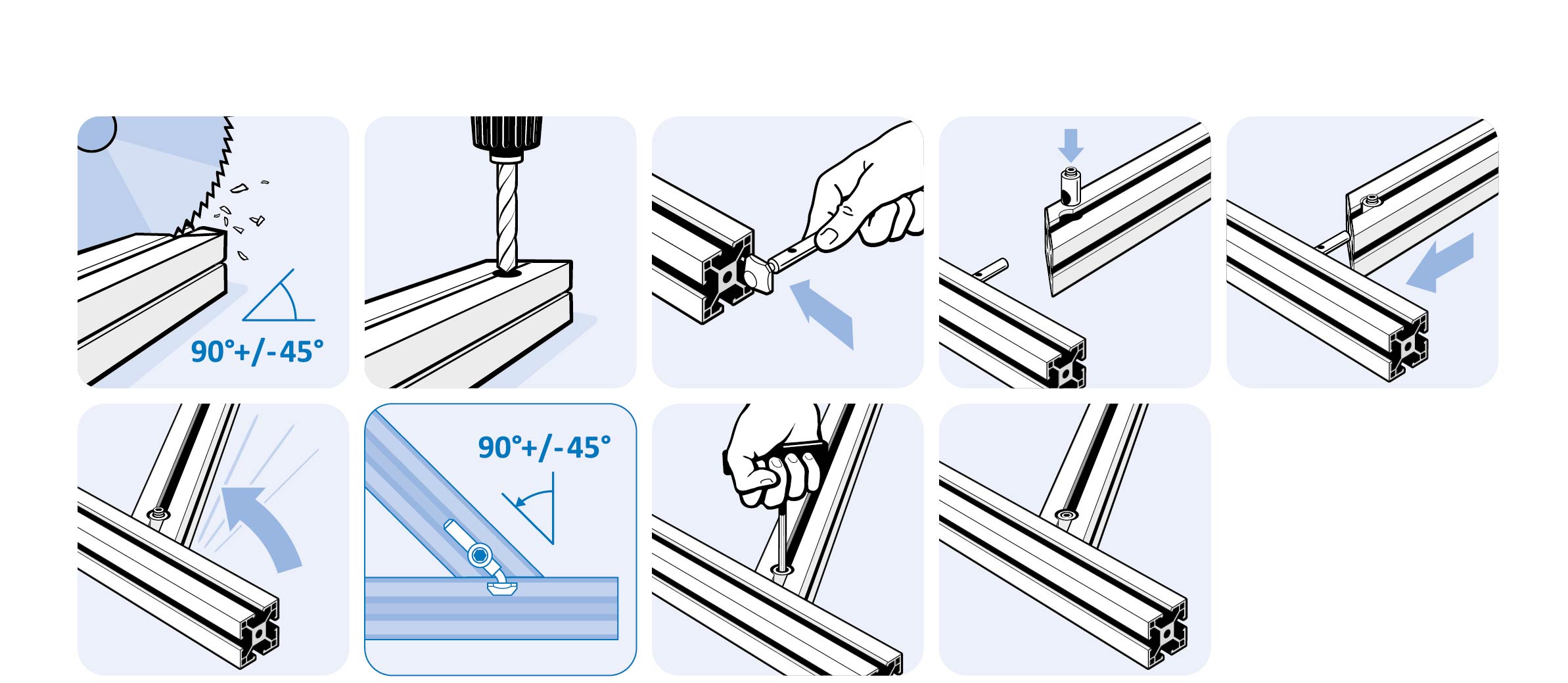

Челно свързване на два алуминиеви профила от една и съща серия; преди монтажа трябва да се пробие глух или проходен отвор; може да се огъва от 45° до 135°
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 27 g
- ECLASS
- 23360290
- Категория
- Централни съединители
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | SW (mm) | D (mm) | Профил | L (mm) | d (mm) | b (mm) | Канал N (mm) | t (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|---|
| 099B0811S02✓ Избрано | 4 | 7.1 | B | 51.0 | Ø11 | 18.0 | 8 | 22.0 | |
| 099B1017S02 | 6 | 9.8 | B | 75.0 | Ø17 | 22.5 | 10 | 31.0 *(1) 34.0 *(2) 36.0 *(3) |

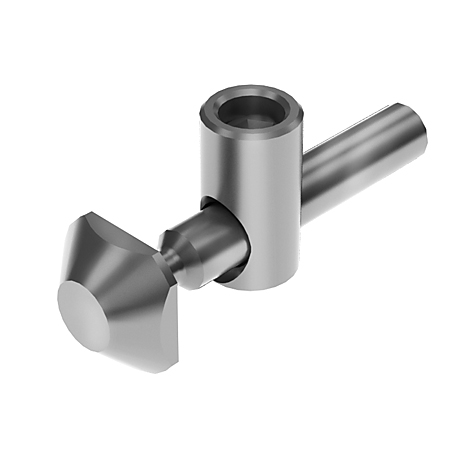

Описание 099B0811S02
- Описание
Челно свързване на два алуминиеви профила от една и съща серия; преди монтажа трябва да се пробие глух или проходен отвор; може да се огъва от 45° до 135°
- Материал
Обтегач: неръждаема стомана
Втулки: стомана
- Повърхност
Обтегач: без покритие
Втулки: поцинковани
- Забележка
Капачка* (1) = профил 40; (2) = профил 45; (3) = профил 50
- Забележка 2
Подходяща капачка за централен съединител B, канал 10 — вж. 091107
Характеристики
| Тип профил | Профил тип B |
|---|---|
| Размер на канала | Канал 8 |
| Количество в опаковка | 10 бр. |
| Модел | Стомана / неръждаема стомана |

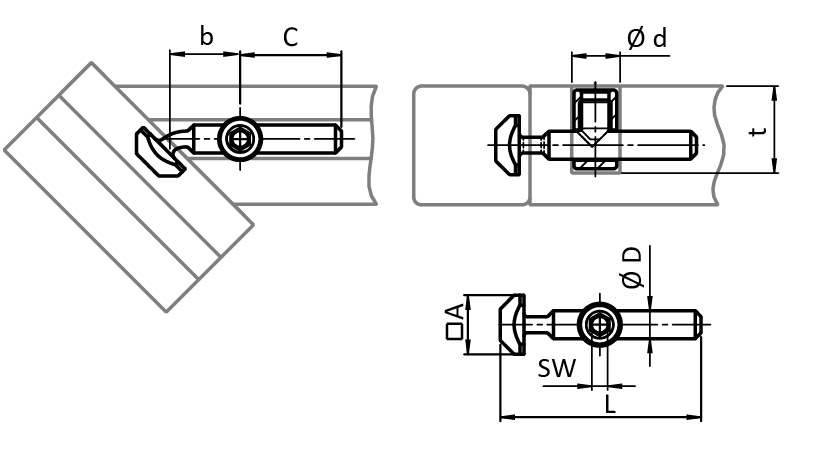

Чертеж
От каталога на FATH (EC-EN, стр. 491)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
Подходящи продукти
Споменати в описанието — гайки, подложки, капачки, монтажни комплекти.
