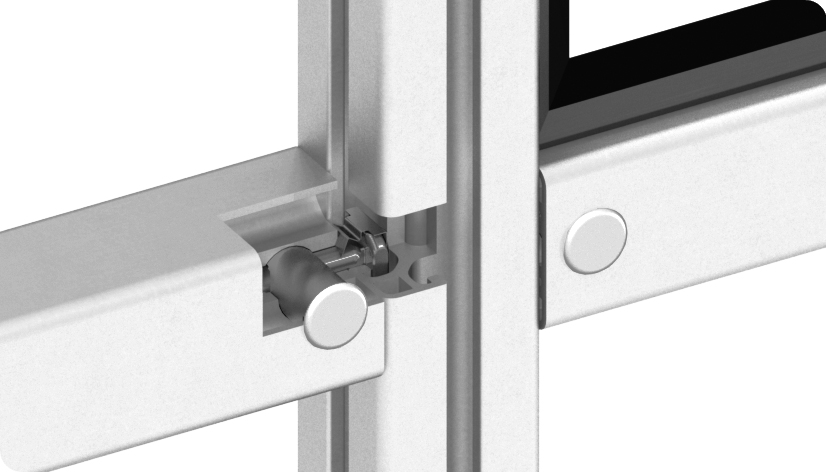

Централен съединител I, канал 8
Каталожен №: 099B081408 · 2 варианта
За свързване на два алуминиеви профила под прав ъгъл; преди монтажа трябва да се пробият странично глух отвор Ø 14.2 mm с дълбочина 28 mm и челно глух отвор Ø 8.2 mm с дълбочина 20 mm; с капачка
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 42.8 g
- ECLASS
- 23360290
- Категория
- Централни съединители
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Изпълнение | Профил | ESD | Канал N (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|
| 099B081408✓ Избрано | С прорез | I | ESD, отвежда електростатичен заряд | 8 | |
| 099B081408S01 | Без прорез | I | - | 8 |
Описание 099B081408
- Цвят
Капачка: сива ≈ RAL 7042
- Описание
За свързване на два алуминиеви профила под прав ъгъл; преди монтажа трябва да се пробият странично глух отвор Ø 14.2 mm с дълбочина 28 mm и челно глух отвор Ø 8.2 mm с дълбочина 20 mm; с капачка
- Материал
Съединител: стомана
Скоба: неръждаема стомана
Капачки: пластмаса PP
- Повърхност
Съединител: поцинкован
Скоба: без покритие
- Забележка
Подходящо радиусно уплътнение — вж. 093RD84040R4; при монтаж с радиусно уплътнение разстоянието до отвора трябва да се намали с дебелината на радиусното уплътнение
Характеристики
| Тип профил | Профил тип B, профил тип I |
|---|---|
| Размер на канала | Канал 8 |
| Характеристика | ESD |
| Форма на профила | Профили с Т-канал |
| Количество в опаковка | 10 бр. |
| Модел | Стомана, профил 40, канал 8 |

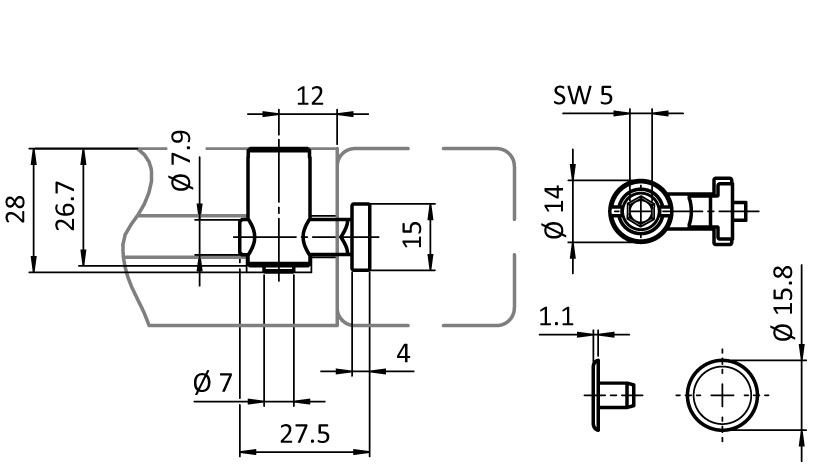

Чертеж
От каталога на FATH (EC-EN, стр. 488)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
