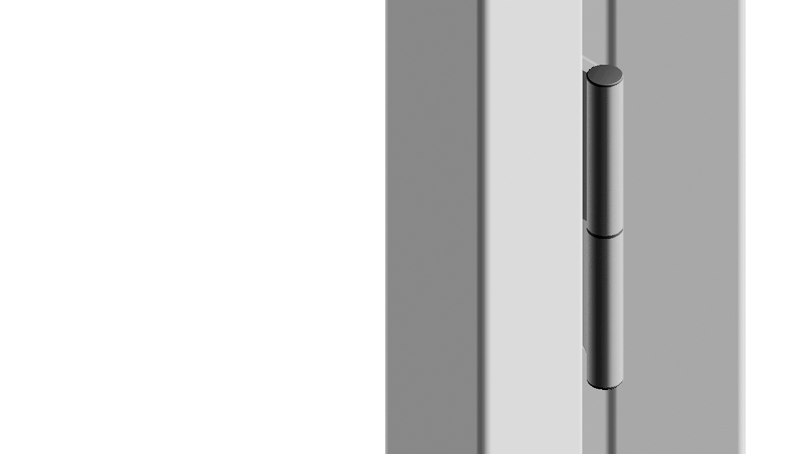

Елемент на панта за вътрешен монтаж

Каталожен №: 095AI20 · 8 варианта

За панели и алуминиеви профили, за индивидуално сглобяване на панти за вътрешен монтаж

Количество

Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.

Въпрос за продукта?

Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.

Изпълнения

Изберете изпълнение — описанието и файловете по-долу са за избраното.

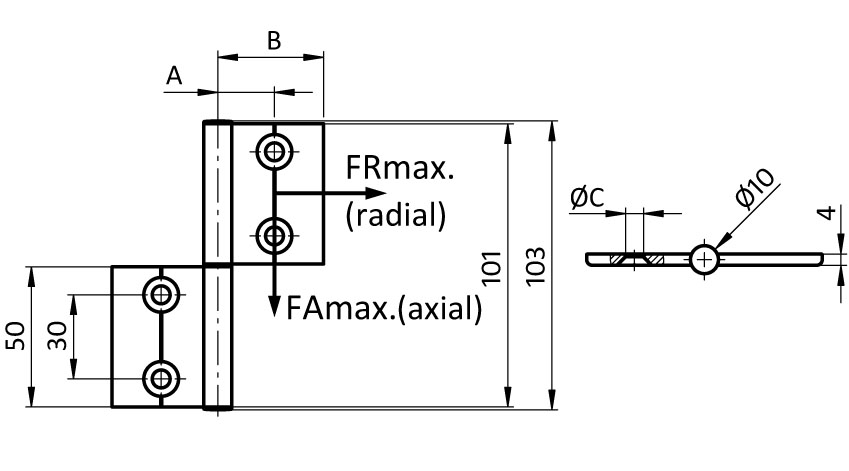

Каталожен №	Изпълнение	A (mm)	B (mm)	C (mm)	FAmax (N)
095AI20✓ Избрано	20	14.5	22.0	Ø 5.3	150
095AI25	25	17.5	28.0	Ø 6.4	150
095AI30	30	19.5	32.0	Ø 6.4	150
095AI38	38	21.1	40.1	Ø 6.4	150
095AI40	40	25.0	42.0	Ø 6.4	150
095AI45	45	27.0	47.0	Ø 6.4	150
095AI50	50	29.5	52.0	Ø 6.4	150
095AI60	60	34.5	62.0	Ø 6.4	150

Описание

За панели и алуминиеви профили, за индивидуално сглобяване на панти за вътрешен монтаж

Закрепване

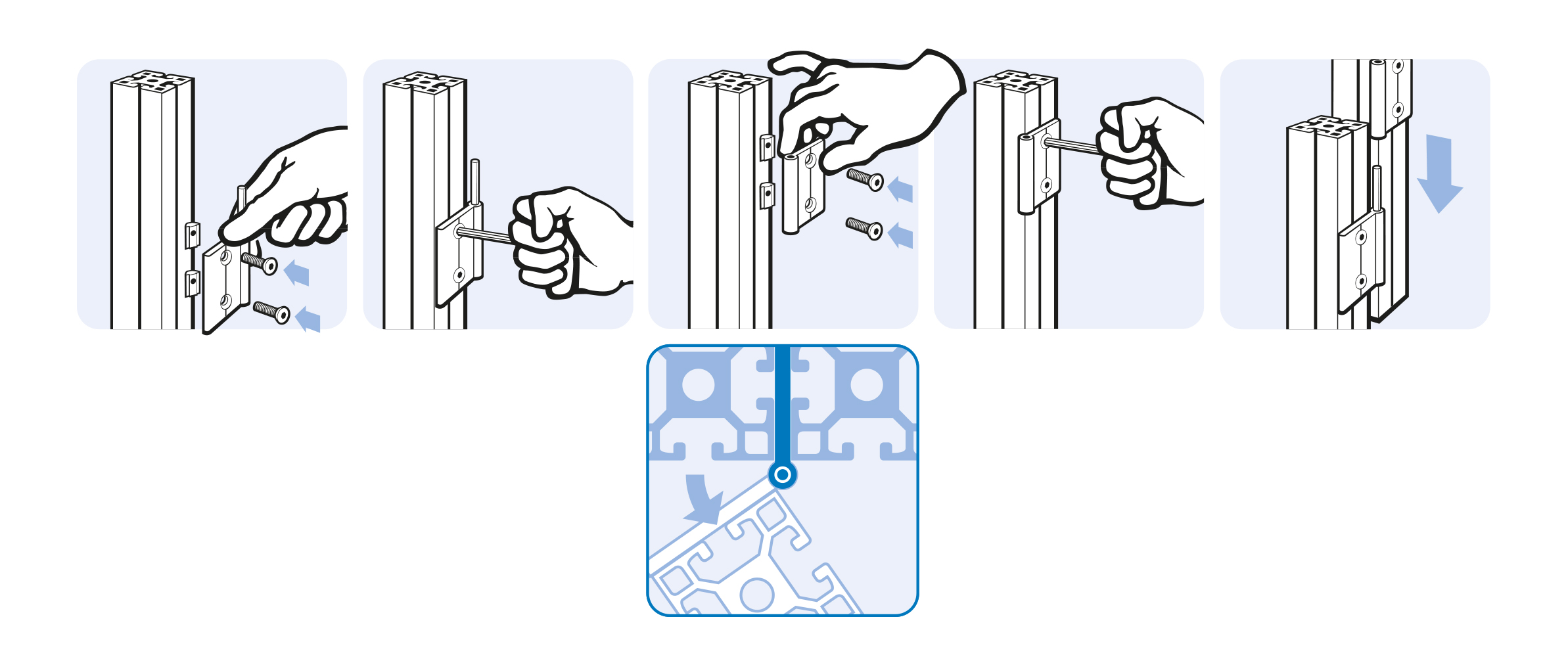

Отпред, с винтове с потайна глава

Материал

Алуминий

Повърхност

Анодизирана

Забележка

Подходяща ос за елемент на панта — вж. 095AIR01

Подходяща капачка за елемент на панта — вж. 095AIA

От каталога на FATH (EC-EN, стр. 227)
