FATH

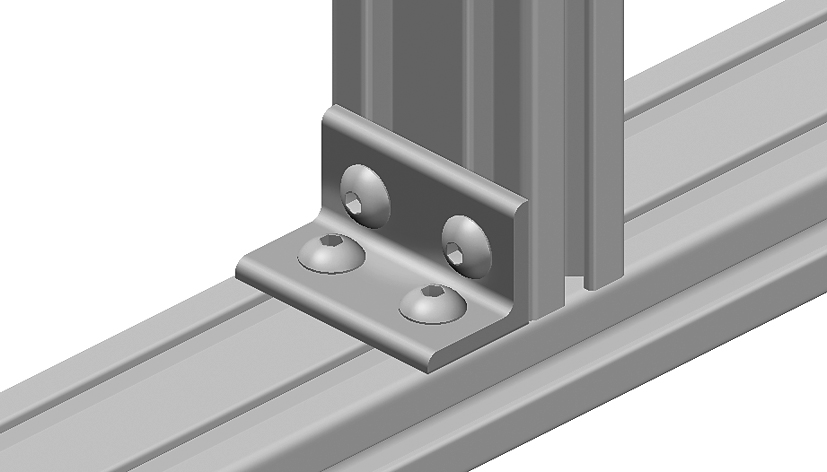

Свързващ ъгълник, алуминий, 4 отвора, изпълнение за 2 канала
Каталожен №: 093WD4020 · 6 варианта
За свързване под прав ъгъл на два алуминиеви профила
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 / 50 бр.
- Тегло
- 12 g
- ECLASS
- 23360290
- Категория
- Свързващи ъгълници
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Изпълнение | H (mm) | A (mm) | B (mm) | C (mm) | L (mm) | ØD (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|
| 093WD4020✓ Избрано | 40 / 20 | 3.0 | 20.0 | 38.0 | 10.0 | 20.0 | 5.5 | |
| 093WD5125 | 50.8 / 25.4 - 2" / 1" | 4.0 | 25.4 (1") | 48.0 (1.89") | 12.7 (0.5") | 25.4 (1") | 7.0 | |
| 093WD6030 | 60 / 30 | 5.0 | 30.0 | 57.0 | 15.0 | 30.0 | 7.0 | |
| 093WD7638 | 76.2 / 38.1 - 3" / 1.5" | 6.0 | 38.1 (1.5") | 72.0 (2.8") | 19.0 (0.75" | 38.1 (1.5") | 9.0 | |
| 093WD8040 | 80 / 40 | 6.0 | 40.0 | 76.0 | 20.0 | 40.0 | 9.0 | |
| 093WD9045 | 90 / 45 | 6.0 | 45.0 | 86.0 | 22.5 | 45.0 | 9.0 |
Описание 093WD4020
- Описание
За свързване под прав ъгъл на два алуминиеви профила
- Материал
Алуминий
- Повърхност
Анодизирана
Характеристики
| Тип профил | Профил тип B, профил тип I |
|---|---|
| Област на приложение | Машини и съоръжения |
| Количество в опаковка | 10 / 50 бр. |
| Модел | Алуминий |

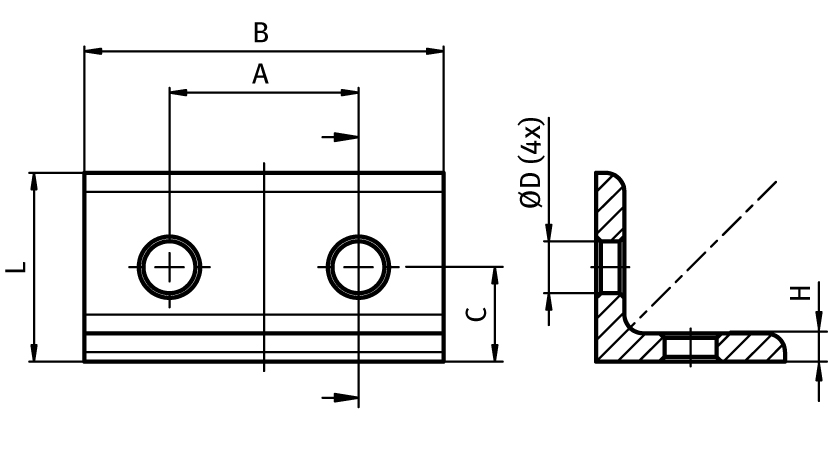

Чертеж
От каталога на FATH (EC-EN, стр. 381)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
