Свързващ кабел GST18i3 за модул F Line
Каталожен №: 6SACP3J316B.2000 · 2 варианта
3-жилен кабел за свързване на LED лампи и разклонители, модул F Line
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 1 бр.
- Тегло
- 221.9 g
- ECLASS
- 27060390
- Категория
- Електрозахранване
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | L (mm) | Добави 1 бр. към запитването |
|---|---|---|
| 6SACP3J316B.2000✓ Избрано | 2000.0 | |
| 6SACP3J316B.4000 | 4000.0 |
Описание 6SACP3J316B.2000
- Цвят
Черен
- Описание
3-жилен кабел за свързване на LED лампи и разклонители, модул F Line
- Материал
Изолация на кабела: пластмаса PVC
Щекери: пластмаса PA
- Забележка
Подходящ разклонител — вж. 6SBEU14UI.370
Подходяща LED лампа — вж. 6SL1040DI.953
- Забележка 2
Моля, обърнете внимание: последователно свързване на макс. 6 модула (LED лампи / разклонители), дължина на кабелите макс. 15 m за захранващия кабел, свързващите кабели и модулите
Присъединена мощност макс. 3500 W
Характеристики
| Тип профил | Профил тип B, профил тип I |
|---|---|
| Област на приложение | Индустриални работни места, машини и съоръжения |
| Количество в опаковка | 1 бр. |
| Степен на защита (IP) | IP20 |
| Сечение на кабела | 1.5 mm² |
| Тип кабел | H05VV-F |
| Дълготрайна температурна устойчивост | 70° C |
| Номинален ток | Макс. 16 A |
| Номинално напрежение | 250 V |

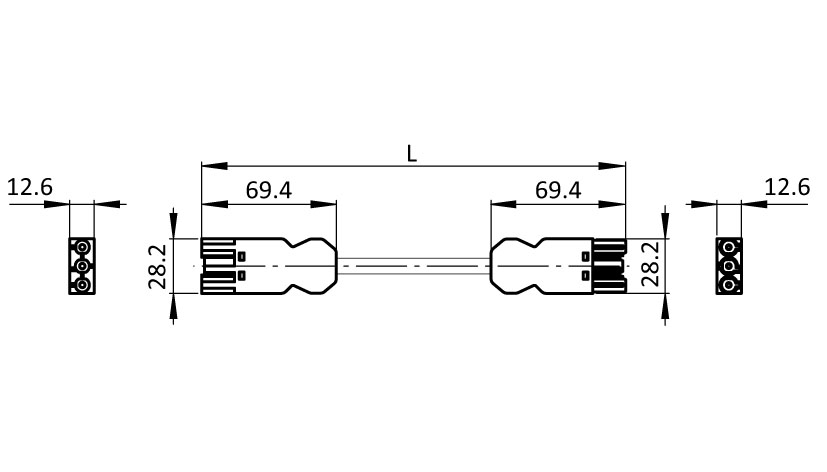

Чертеж
От каталога на FATH (EC-EN, стр. 786)
Документи
- Ръководство за експлоатация (DE, PDF)
- Ръководство за експлоатация (EN, PDF)
- Ръководство за експлоатация (FR, PDF)
- Ръководство за експлоатация (ES, PDF)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
