FATH

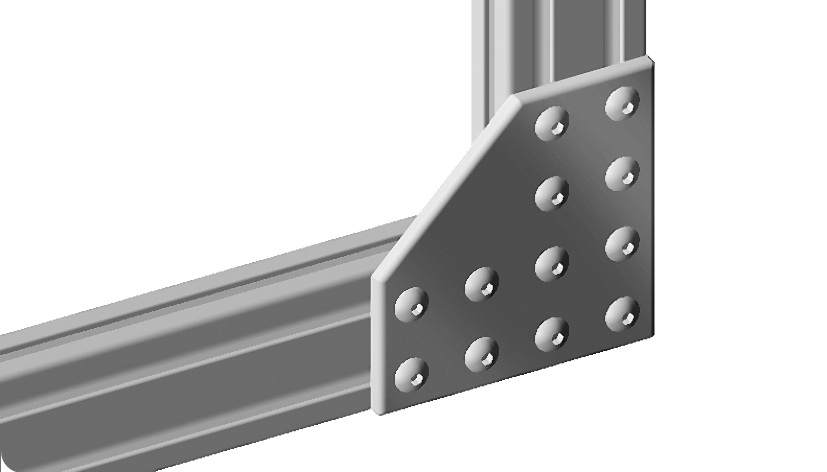

Свързваща пластина, алуминий, L-образна, 12 отвора, изпълнение за 2 канала
Каталожен №: 093VL102102D · 6 варианта
За свързване под прав ъгъл на два алуминиеви профила
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 86 g
- ECLASS
- 23360290
- Категория
- Алуминий, свързващи пластини
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Изпълнение | H (mm) | A (mm) | L (mm) | ØD (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|
| 093VL102102D✓ Избрано | 102 / 102 - 4" / 4" | 4.0 | 25.4 (1") | 99.0 (3.9") | 7.0 | |
| 093VL120120D | 120 / 120 | 5.0 | 30.0 | 118.5 | 7.0 | |
| 093VL152152D | 152 / 152 - 5.98" / 5.98" | 6.0 | 38.1 (1.5") | 150.0 (5.9") | 9.0 | |
| 093VL160160D | 160 / 160 | 6.0 | 40.0 | 158.0 | 9.0 | |
| 093VL180180D | 180 / 180 | 6.0 | 45.0 | 178.0 | 9.0 | |
| 093VL8080D | 80 / 80 | 4.0 | 20.0 | 79.0 | 5.5 |
Описание 093VL102102D
- Описание
За свързване под прав ъгъл на два алуминиеви профила
- Материал
Алуминий
- Специални изпълнения
Други покрития и цветове по заявка
- Повърхност
Анодизирана
Характеристики
| Характеристика | Инчово изпълнение |
|---|---|
| Област на приложение | Машини и съоръжения |
| Количество в опаковка | 10 бр. |
| Модел | Алуминий |

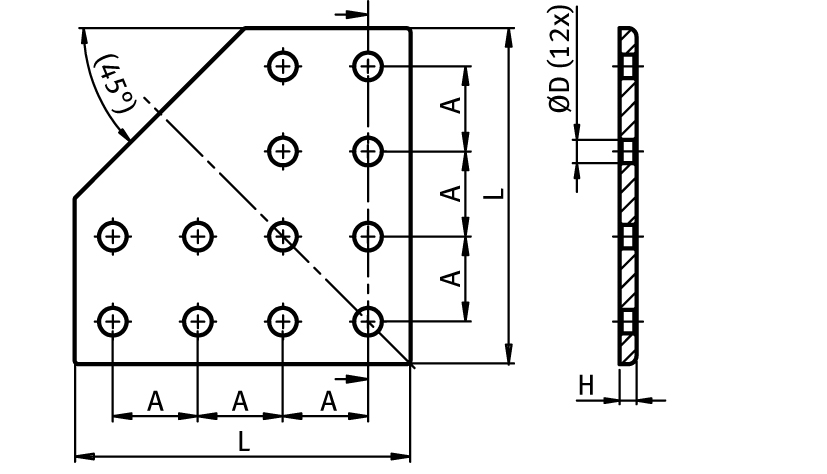

Чертеж
От каталога на FATH (EC-EN, стр. 369)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
