FATH

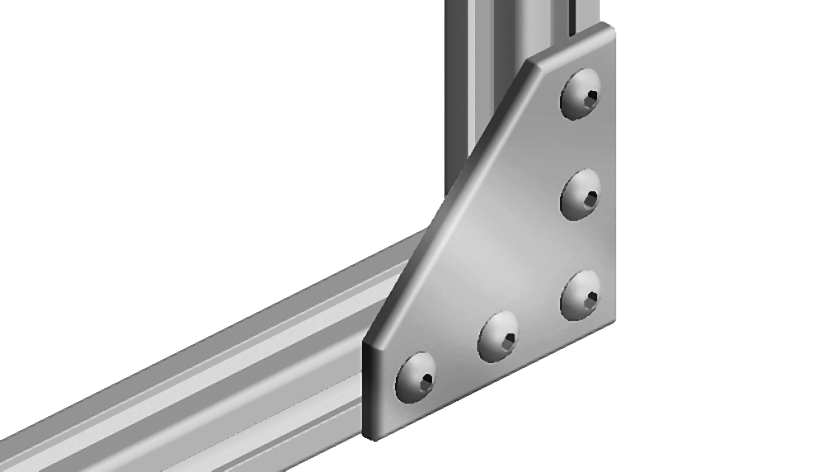

Свързваща пластина, алуминий, L-образна, 5 отвора, изпълнение за 1 канал
Каталожен №: 093VL114114 · 6 варианта
За свързване под прав ъгъл на два алуминиеви профила
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 150 g
- ECLASS
- 23360290
- Категория
- Алуминий, свързващи пластини
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Изпълнение | H (mm) | A (mm) | L (mm) | ØD (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|
| 093VL114114✓ Избрано | 114 / 114 - 4.4" / 4.4" | 6.0 | 38.1 (1.5") | 112.0 (4.4") | 9.0 | |
| 093VL120120 | 120 / 120 | 6.0 | 40.0 | 118.0 | 9.0 | |
| 093VL135135 | 135 / 135 | 6.0 | 45.0 | 133.0 | 9.0 | |
| 093VL6060 | 60 / 60 | 4.0 | 20.0 | 59.0 | 5.5 | |
| 093VL7676 | 76.2 / 76.2 - 3" / 3" | 4.0 | 25.4 (1") | 74.0 (2.9") | 7.0 | |
| 093VL9090 | 90 / 90 | 5.0 | 30.0 | 88.5 | 7.0 |
Описание 093VL114114
- Описание
За свързване под прав ъгъл на два алуминиеви профила
- Материал
Алуминий
- Специални изпълнения
Други покрития и цветове по заявка
- Повърхност
Анодизирана
Характеристики
| Характеристика | Инчово изпълнение |
|---|---|
| Област на приложение | Машини и съоръжения |
| Количество в опаковка | 10 бр. |
| Модел | Алуминий |

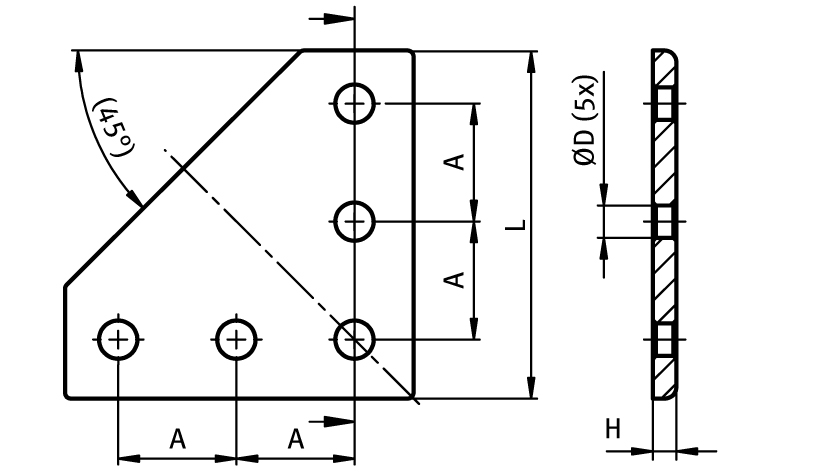

Чертеж
От каталога на FATH (EC-EN, стр. 368)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
