FATH

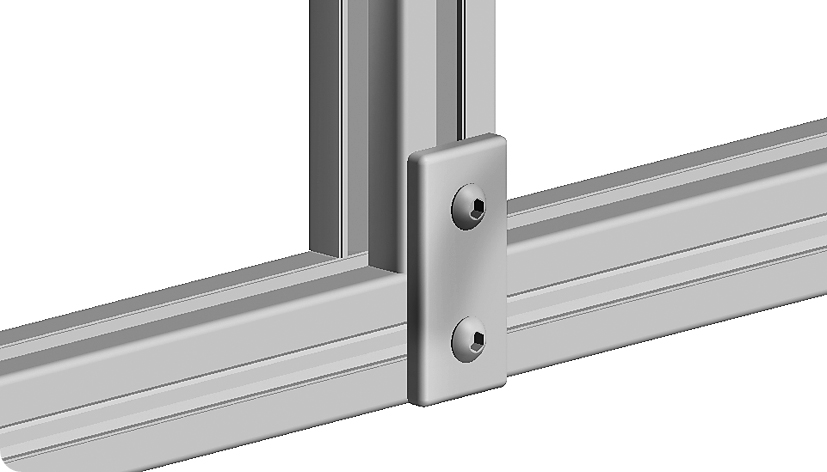

Свързваща пластина, алуминий, правоъгълна, 2 отвора, изпълнение за 1 канал
Каталожен №: 093VA2040 · 6 варианта
За свързване на два алуминиеви профила
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 7 g
- ECLASS
- 23360290
- Категория
- Алуминий, свързващи пластини
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Изпълнение | H (mm) | A (mm) | B (mm) | L (mm) | ØD (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|
| 093VA2040✓ Избрано | 20 / 40 | 4.0 | 20.0 | 18.0 | 38.0 | 5.5 | |
| 093VA2551 | 25 / 51 - 1" / 2" | 4.0 | 25.4 (1") | 23.0 (0.9") | 48.0 (1.89") | 7.0 | |
| 093VA3060 | 30 / 60 | 5.0 | 30.0 | 27.0 | 57.0 | 7.0 | |
| 093VA3876 | 38 / 76 - 1.5" / 3" | 6.0 | 38.1 (1.5") | 34.0 (1.34") | 72.0 (2.8") | 9.0 | |
| 093VA4080 | 40 / 80 | 6.0 | 40.0 | 36.0 | 76.0 | 9.0 | |
| 093VA4590 | 45 / 90 | 6.0 | 45.0 | 41.0 | 86.0 | 9.0 |
Описание 093VA2040
- Описание
За свързване на два алуминиеви профила
- Материал
Алуминий
- Специални изпълнения
Други покрития и цветове по заявка
- Повърхност
Анодизирана
Характеристики
| Тип профил | Профил тип B, профил тип I |
|---|---|
| Област на приложение | Машини и съоръжения |
| Количество в опаковка | 10 бр. |
| Модел | Алуминий |

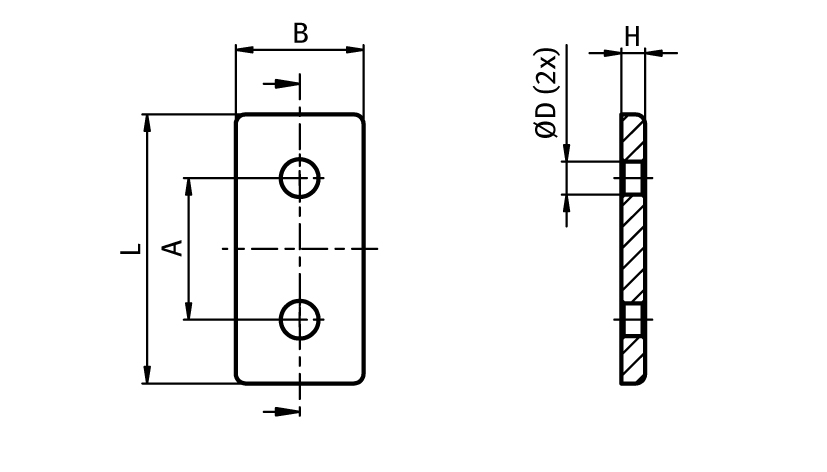

Чертеж
От каталога на FATH (EC-EN, стр. 364)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
