FATH
Свързваща пластина, алуминий, правоъгълна, 8 отвора, изпълнение за 2 канала
Каталожен №: 093VD4080 · 6 варианта

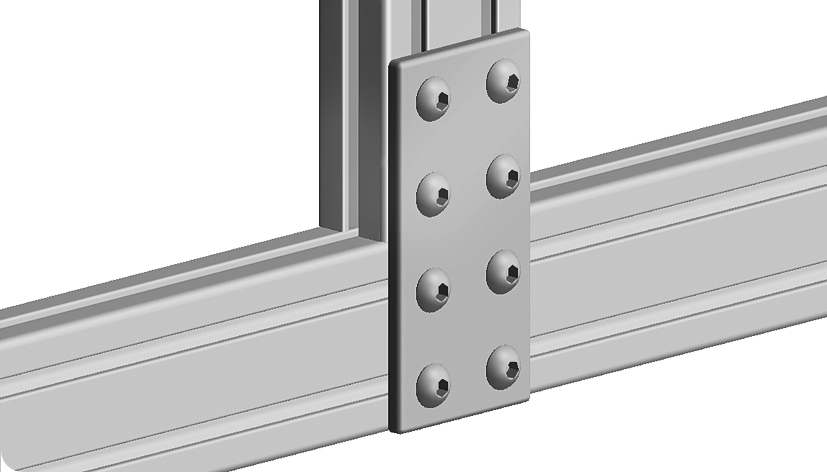

За свързване на два алуминиеви профила
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 27 g
- ECLASS
- 23360290
- Категория
- Алуминий, свързващи пластини
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Изпълнение | H (mm) | A (mm) | B (mm) | L (mm) | ØD (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|
| 093VD4080✓ Избрано | 40 / 80 | 4.0 | 20.0 | 36.0 | 76.0 | 5.5 | |
| 093VD51102 | 50.8 / 101.6 - 2" / 4" | 4.0 | 25.4 (1") | 48.0 (1.89") | 98.0 (3.858") | 7.0 | |
| 093VD60120 | 60 / 120 | 5.0 | 30.0 | 57.0 | 117.0 | 7.0 | |
| 093VD76152 | 76.2 / 152 - 3" / 5.98" | 6.0 | 38.1 (1.5") | 72.0 | 148.0 (5.8") | 9.0 | |
| 093VD80160 | 80 / 160 | 6.0 | 40.0 | 76.0 | 156.0 | 9.0 | |
| 093VD90180 | 90 / 180 | 6.0 | 45.0 | 86.0 | 176.0 | 9.0 |
Описание 093VD4080
- Описание
За свързване на два алуминиеви профила
- Материал
Алуминий
- Специални изпълнения
Други покрития и цветове по заявка
- Повърхност
Анодизирана
Характеристики
| Тип профил | Профил тип B, профил тип I |
|---|---|
| Област на приложение | Машини и съоръжения |
| Количество в опаковка | 10 бр. |
| Модел | Алуминий |

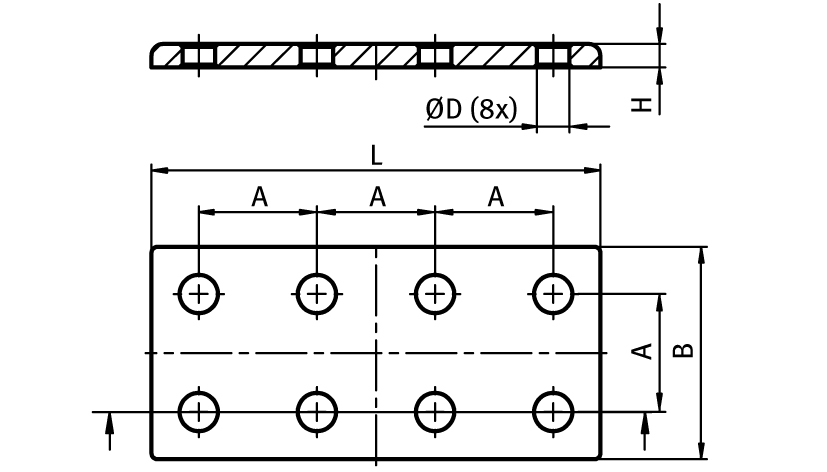

Чертеж
От каталога на FATH (EC-EN, стр. 367)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
