Свързваща пластина I120 M (комплект)
Каталожен №: 093VM120120LN08
За бързо свързване под прав ъгъл на два алуминиеви профила, директно поставяне в канала на профила благодарение на правилното позициониране на предварително монтираните магнитни ромбовидни винтове и потайни гайки; откритите отвори за винтовете на свързващата пластина могат да се затворят с капачките
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 331.6 g
- ECLASS
- 23360290
- Категория
- Алуминиева отливка под налягане, свързващи пластини · Съединители за водещи релси FIFO
Описание 093VM120120LN08
- Цвят
Свързваща пластина: алуминиев цвят
Капачки: сиви ≈ RAL 7042
- Описание
За бързо свързване под прав ъгъл на два алуминиеви профила, директно поставяне в канала на профила благодарение на правилното позициониране на предварително монтираните магнитни ромбовидни винтове и потайни гайки; откритите отвори за винтовете на свързващата пластина могат да се затворят с капачките
- Материал
Свързваща пластина: алуминиева отливка под налягане
Капачки: пластмаса PA, подсилена със стъклени влакна
Магнитни ромбовидни винтове: стомана
Потайни гайки: стомана
- Комплект
1 свързваща пластина с предварително монтирани магнитни ромбовидни винтове и потайни гайки
4 капачки
- Специални изпълнения
Други покрития и цветове по заявка
- Повърхност
Свързваща пластина: прахово боядисана
Магнитни ромбовидни винтове: поцинковани
Потайни гайки: поцинковани
Характеристики
| Тип профил | Профил тип I |
|---|---|
| Размер на канала | Канал 8 |
| Област на приложение | Индустриални работни места, производствен цех |
| Количество в опаковка | 10 бр. |
| Модел | Алуминиева отливка под налягане |

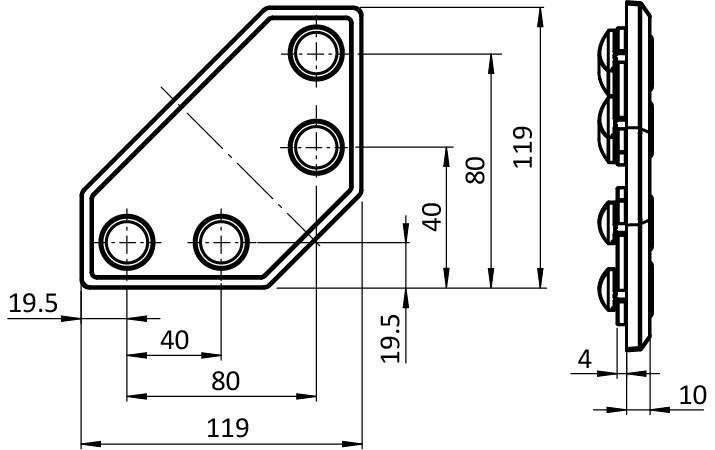

Чертеж
От каталога на FATH (EC-EN, стр. 373)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
