FATH

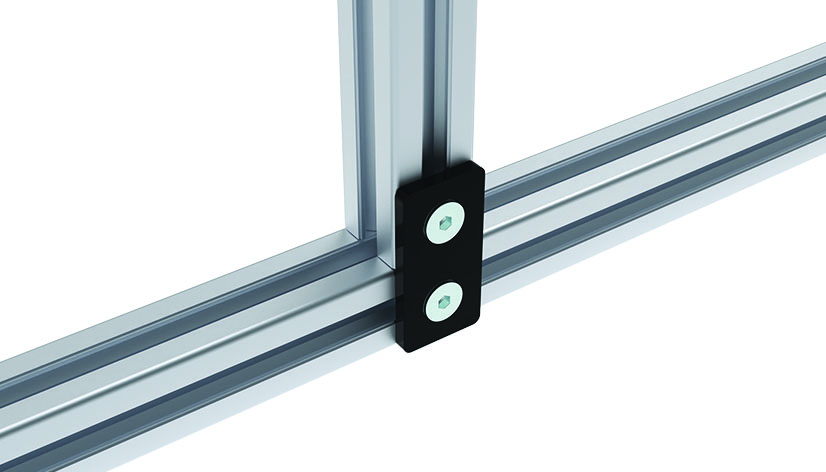

Свързваща пластина, стомана, правоъгълна, 2 отвора, изпълнение за 1 канал
Каталожен №: 093V2040A · 11 варианта
За свързване на два алуминиеви профила
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 16.7 g
- ECLASS
- 23360290
- Категория
- Стомана, свързващи пластини
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | H (mm) | A (mm) | B (mm) | L (mm) | Фиг. | Повърхност | Цвят | За винт | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|---|
| 093V2040A✓ Избрано | 3.0 | 20.0 | 20.0 | 40.0 | ② | Прахово боядисана | Алуминиев цвят | 2x M5 | |
| 093V2040S | 3.0 | 20.0 | 20.0 | 40.0 | ① | Прахово боядисана | Черен | 2x M5 | |
| 093V3060A | 3.0 | 30.0 | 30.0 | 60.0 | ② | Прахово боядисана | Алуминиев цвят | 2x M6 | |
| 093V3060S | 3.0 | 30.0 | 30.0 | 60.0 | ① | Прахово боядисана | Черен | 2x M6 | |
| 093V3060V | 3.0 | 30.0 | 30.0 | 60.0 | ③ | Поцинкована | - | 2x M6 | |
| 093V4080A | 5.0 | 40.0 | 40.0 | 80.0 | ② | Прахово боядисана | Алуминиев цвят | 2x M8 | |
| 093V4080S | 5.0 | 40.0 | 40.0 | 80.0 | ① | Прахово боядисана | Черен | 2x M8 | |
| 093V4080V | 5.0 | 40.0 | 40.0 | 80.0 | ③ | Поцинкована | - | 2x M8 | |
| 093V4590A | 5.0 | 45.0 | 45.0 | 90.0 | ② | Прахово боядисана | Алуминиев цвят | 2x M8 | |
| 093V4590S | 5.0 | 45.0 | 45.0 | 90.0 | ① | Прахово боядисана | Черен | 2x M8 | |
| 093V4590V | 5.0 | 45.0 | 45.0 | 90.0 | ③ | Поцинкована | - | 2x M8 |
Описание 093V2040A
- Цвят
Черен, алуминиев цвят, -
- Описание
За свързване на два алуминиеви профила
- Закрепване
Винтове с потайна глава
- Материал
Стомана
- Специални изпълнения
Други покрития и цветове по заявка
- Повърхност
Прахово боядисана / поцинкована
Характеристики
| Тип профил | Профил тип B, профил тип I |
|---|---|
| Област на приложение | Машини и съоръжения |
| Количество в опаковка | 10 бр. |
| Модел | Стомана, от профил 20 нагоре |

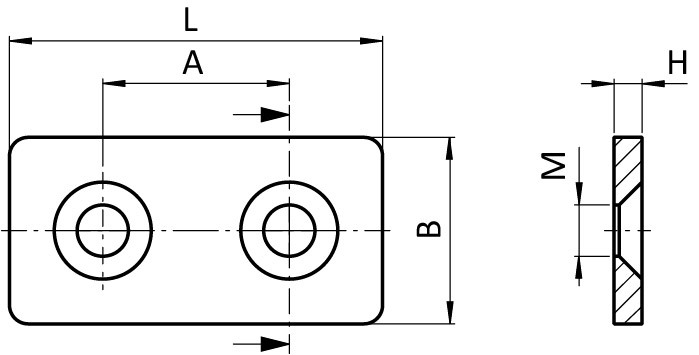

Чертеж
От каталога на FATH (EC-EN, стр. 374)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
