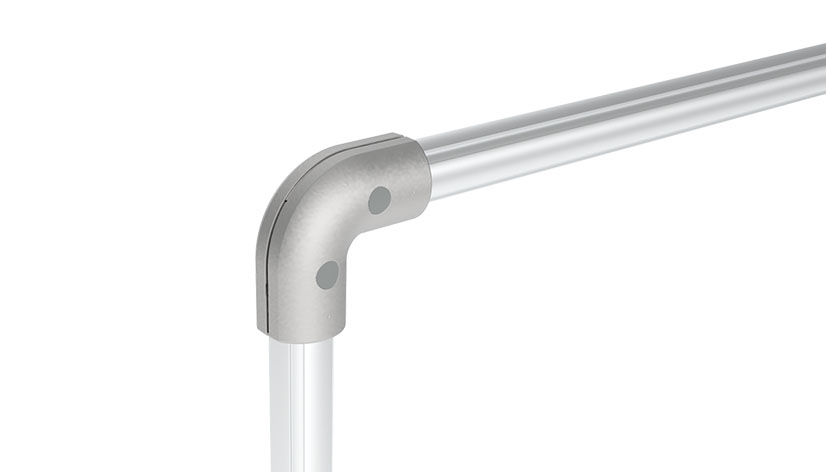

Ъглов съединител 2D30 (комплект)
Каталожен №: 099RV30ES01
За свързване на два кръгли тръбни профила с външен диаметър Ø 30 mm под прав ъгъл; с фиксатор срещу завъртане; изцяло предварително монтиран комплект
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 215.5 g
- ECLASS
- 23360290
- Категория
- Съединители D30
Описание 099RV30ES01
- Описание
За свързване на два кръгли тръбни профила с външен диаметър Ø 30 mm под прав ъгъл; с фиксатор срещу завъртане; изцяло предварително монтиран комплект
- Материал
Съединител: алуминиева отливка под налягане
Монтажен комплект: стомана
- Комплект
2 елемента за ъглов съединител 2D30,
2 винта DIN EN ISO 4762 (DIN 912) - M6 x 25,
2 самоосигуряващи се гайки DIN EN ISO 4032 (DIN 934) - M6
- Повърхност
Монтажен комплект: поцинкован
- Забележка
Подходяща капачка за съединители за тръбни рамки D30 — вж. 099RV30CC06
Характеристики
| Тип профил | Профил тип I |
|---|---|
| Модулен размер | Модулен размер D30 |
| Характеристика | ESD |
| Форма на профила | Кръгли тръбни профили |
| Количество в опаковка | 10 бр. |
| Модел | За кръгли тръбни профили |

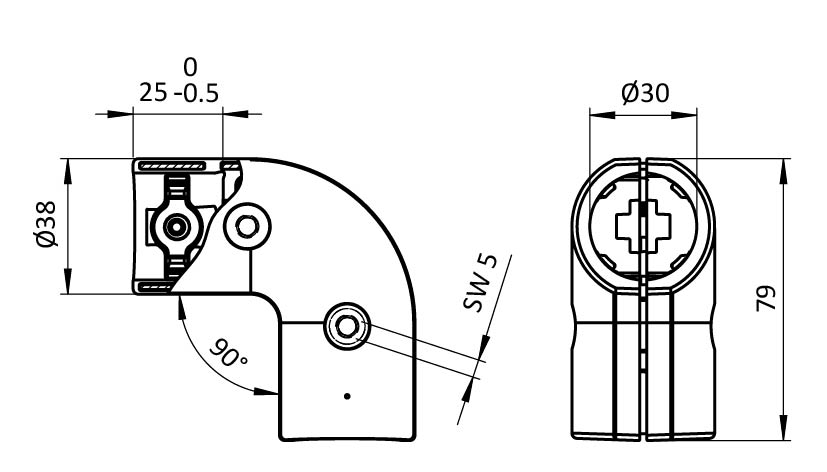

Чертеж
От каталога на FATH (EC-EN, стр. 1099)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
