FATH
Ъглов съединител 40, 3D, с отвор за кабели (комплект)
Каталожен №: 093WC407N08VS01
За свързване под прав ъгъл на три алуминиеви профила, с отвор с геометрията на канала за прекарване на кабели; С капачка за покриване на отворената страна на ъгловия съединител
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 1 бр.
- Тегло
- 121.5 g
- ECLASS
- 23360290
- Категория
- Профил 40, ъглови съединители с отвор за кабели
Описание 093WC407N08VS01
- Цвят
Капачка: сива ≈ RAL 7042
- Описание
За свързване под прав ъгъл на три алуминиеви профила, с отвор с геометрията на канала за прекарване на кабели;
С капачка за покриване на отворената страна на ъгловия съединител
- Материал
Ъглов съединител: цинкова отливка под налягане
Капачка: пластмаса PA, подсилена със стъклени микросфери
Резбоформиращ винт: стомана
- Комплект
1 ъглов съединител 40, 3D с отвор за кабели
1 капачка
3 резбоформиращи винта - S7 x 22
- Специални изпълнения
Други материали, покрития и цветове по заявка
- Повърхност
Ъглов съединител: поцинкован
Резбоформиращ винт: поцинкован
- Забележка

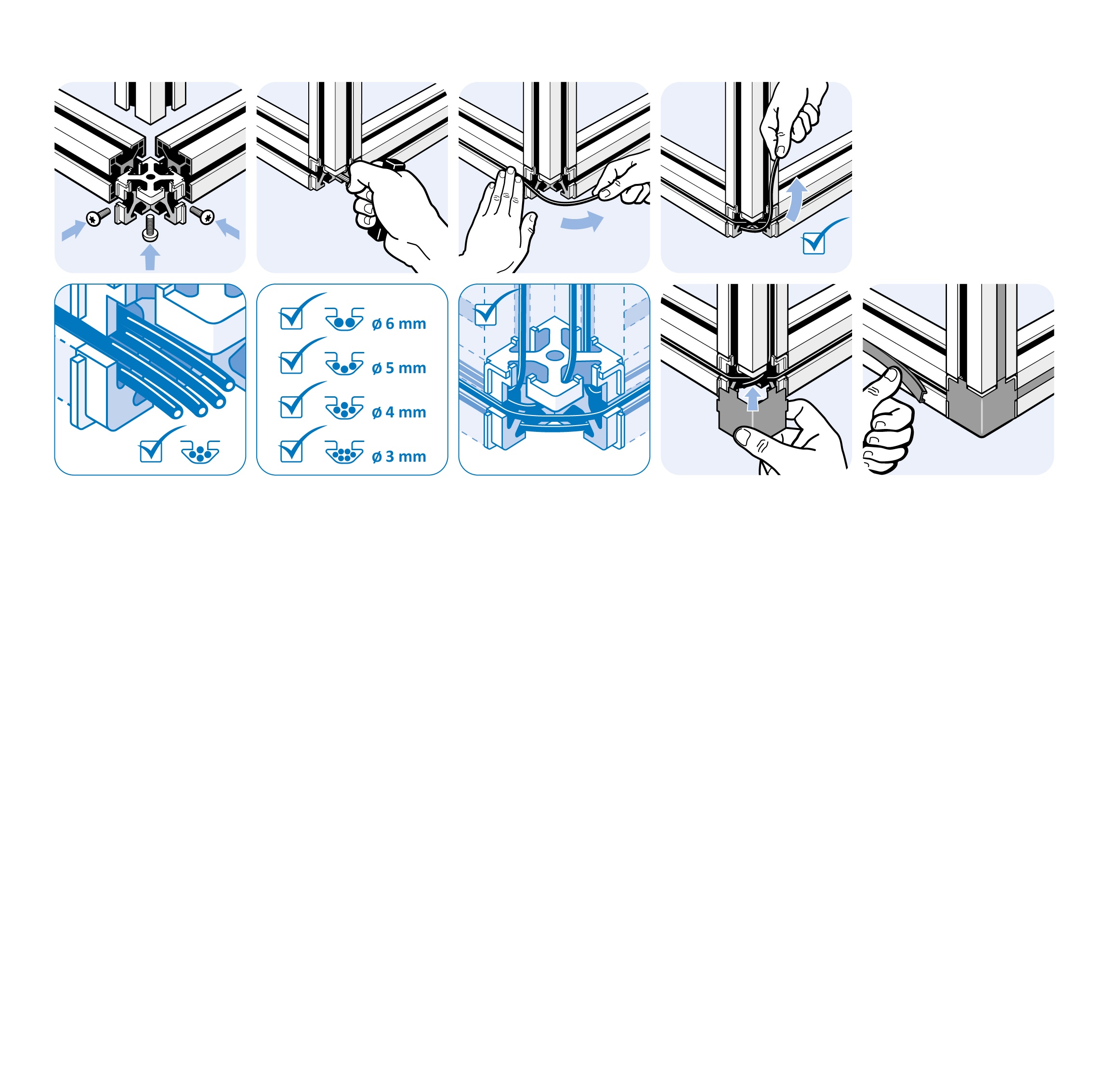

Максималният брой кабели, които могат да се прекарат през отвора с геометрията на канала, зависи от външния диаметър на кабела:
Макс. 6 кабела с външен диаметър 3 mm
Макс. 4 кабела с външен диаметър 4 mm
Макс. 3 кабела с външен диаметър 5 mm
Макс. 2 кабела с външен диаметър 6 mm
Характеристики
| Тип профил | Профил тип I |
|---|---|
| Размер на канала | Канал 8 |
| Количество в опаковка | 1 бр. |
| Модел | Цинкова отливка под налягане, профил 40 |

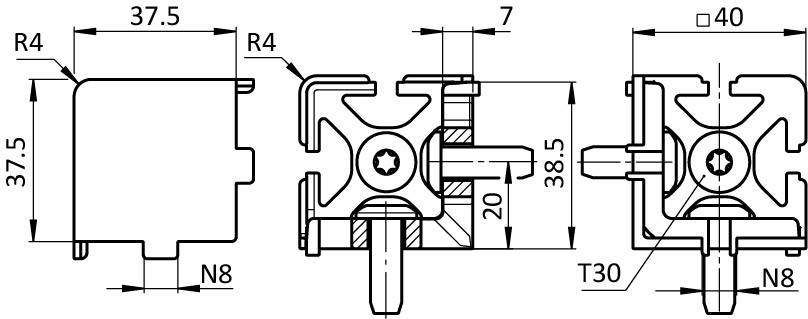

Чертеж
От каталога на FATH (EC-EN, стр. 459)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
