FATH
Капачка за модулен размер 45 mm
Каталожен №: 091002 · 34 варианта
За покриване на края на профила
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 100 бр.
- Тегло
- 4.4 g
- ECLASS
- 23360192
- Категория
- Модулен размер 45 mm, капачки
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Профил | Особеност | Фиг. | Цвят | Канал N (mm) | ØD (mm) | R (mm) | T (mm) | Размери A x B (mm) | Количество в опаковка | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 091002✓ Избрано | B | 4 щифта | ② | Черен | 10 | 4.0 | 3.0 | 4.0 | 22.5 x 45 | 100 бр. | |
| 091002S01 | B | 4 щифта | ② | Сив ≈ RAL 7004 | 10 | 4.0 | 3.0 | 4.0 | 22.5 x 45 | 100 бр. | |
| 091006 | B | 2 щифта за централния отвор | ② | Черен | 10 | 10.4 (10.0) | 3.0 | 4.0 | 45 x 90 | 10 бр. | |
| 091006S07 | B | 2 щифта за централния отвор | ② | Сив ≈ RAL 7004 | 10 | 10.4 (10.0) | 3.0 | 4.0 | 45 x 90 | 10 бр. | |
| 091011 | B | 1 щифт за централния отвор | ① | Черен | 10 | 10.4 (10.0) | 4.0 | 4.0 | 45 x 45 | 100 бр. | |
| 091011S03 | B | 1 щифт за централния отвор, ESD, отвежда електростатичен заряд | ① | Черен | 10 | 10.4 (10.0) | 4.0 | 4.0 | 45 x 45 | 100 бр. | |
| 091011S14 | B | 1 щифт за централния отвор | ① | Сив ≈ RAL 7004 | 10 | 10.4 (10.0) | 4.0 | 4.0 | 45 x 45 | 100 бр. | |
| 091015 | B | С отвор Ø 17.0 mm, 4 щифта 4.3 | ① | Черен | 10 | 4.0 | 3.0 | 4.0 | 45 x 45 | 100 бр. | |
| 091015S02 | B | С отвор Ø 17.0 mm, 4 щифта 4.3, ESD, отвежда електростатичен заряд | ① | Черен | 10 | 4.0 | 3.0 | 4.0 | 45 x 45 | 100 бр. | |
| 091015S03 | B | С отвор Ø 17.0 mm, 4 щифта 4.3 | ① | Сив ≈ RAL 7004 | 10 | 4.0 | 3.0 | 4.0 | 45 x 45 | 100 бр. | |
| 091017 | B | 1 щифт за централния отвор | ② | Черен | 10 | 10.8 (10.0) | 3.0 | 4.0 | 45 x 60 | 100 бр. | |
| 091017S02 | B | ESD, отвежда електростатичен заряд, 1 щифт за централния отвор | ② | Черен | 10 | 10.8 (10.0) | 3.0 | 4.0 | 45 x 60 | 100 бр. | |
| 091017S04 | B | 1 щифт за централния отвор | ② | Сив ≈ RAL 7004 | 10 | 10.8 (10.0) | 3.0 | 4.0 | 45 x 60 | 100 бр. | |
| 091024 | B | 4 опорни ребра | ① | Черен | 10 | - | 3.5 | 4.0 | 90 x 90 | 10 бр. | |
| 091025 | - | 4 щифта 5.0 | ① | Черен | - | 5.0 | 5.0 | 4.0 | 90 x 90 | 10 бр. | |
| 091030 | B | 4 щифта за централния отвор, 4 щифта | ① | Черен | 10 | 10.2 (10.0) | 5.0 | 4.0 | 90 x 90 лека (свръхлека) | 10 бр. | |
| 091030S03 | B | 4 щифта за централния отвор, 4 щифта, ESD, отвежда електростатичен заряд | ① | Черен | 10 | 10.2 (10.0) | 5.0 | 4.0 | 90 x 90 лека (свръхлека) | 10 бр. | |
| 091030S04 | B | 4 щифта за централния отвор, 4 щифта | ① | Сив ≈ RAL 7004 | 10 | 10.2 (10.0) | 5.0 | 4.0 | 90 x 90 лека (свръхлека) | 10 бр. | |
| 091064 | - | 2 щифта за централния отвор | ② | Черен | 10 | 10.6 | 3.0 | 4.0 | 45 x 90 | 10 бр. | |
| 091083 | B | С отвор Ø 18.3 mm, 4 щифта 4.3 | ② | Черен | 10 | (4.0) | 3.0 | 4.0 | 45 x 60 | 100 бр. | |
| 091083S01 | B | С отвор Ø 18.3 mm, 4 щифта 4.3, ESD, отвежда електростатичен заряд | ② | Черен | 10 | (4.0) | 3.0 | 4.0 | 45 x 60 | 100 бр. | |
| 091083S02 | B | С отвор Ø 18.3 mm, 4 щифта 4.3 | ② | Сив ≈ RAL 7004 | 10 | (4.0) | 3.0 | 4.0 | 45 x 60 | 100 бр. | |
| 091112 | - | 1 кръст | ① | Черен | 10 | 6.9 | 3.0 | 4.0 | 45 x 45 | 100 бр. | |
| 091113 | - | 2 кръста | ② | Черен | 10 | 6.9 | 3.0 | 4.0 | 45 x 90 | 10 бр. | |
| 091130 | B | 1 щифт за централния отвор | ③ | Черен | 10 | 10.0 | 3.0 | 4.0 | 45 x 45 R37.5 - 90° | 100 бр. | |
| 091130S03 | B | 1 щифт за централния отвор | ③ | Сив ≈ RAL 7004 | 10 | 10.0 | 3.0 | 4.0 | 45 x45 R37.5 - 90° | 100 бр. | |
| 091169 | - | 4 кръста | ① | Черен | - | 10.5 | 3.5 | 4.0 | 90 x 90 | 10 бр. | |
| 091207 | B | Ново изпълнение, 4 опорни ребра | ① | Черен | 10 | 15.1 | 3.0 | 4.0 | 90 x 90 | 10 бр. | |
| 091207S04 | B | Ново изпълнение, 4 опорни ребра, ESD, отвежда електростатичен заряд | ① | Черен | 10 | 15.1 | 3.0 | 4.0 | 90 x 90 | 10 бр. | |
| 091207S05 | B | Ново изпълнение, 4 опорни ребра | ① | Сив ≈ RAL 7004 | 10 | 15.1 | 3.0 | 4.0 | 90 x 90 | 10 бр. | |
| 091214 | - | 1 щифт за централния отвор | ③ | Черен | 10 | 10.0 | 1.75 | 4.0 | 45 x 45 R40 - 90° | 100 бр. | |
| 091276 | B | 8 опорни ребра | ① | Черен | 10 | 15.2 | 3.0 | 4.0 | 90 x 90 | 10 бр. | |
| 091276S03 | B | 8 опорни ребра | ① | Сив ≈ RAL 7004 | 10 | 15.2 | 3.0 | 4.0 | 90 x 90 | 10 бр. | |
| 091288 | B | 1 щифт за централния отвор | ① | Черен | 10 | 10.4 | 2.5 | 4.0 | 45 x 45 | 100 бр. |
Описание 091002
- Цвят
Черен, сив
- Описание
За покриване на края на профила
- Материал
Пластмаса PA, подсилена със стъклени влакна
- Специални изпълнения
ESD, отвежда електростатичен заряд, други размери и цветове по заявка
Характеристики
| Тип профил | Профил тип B |
|---|---|
| Размер на канала | Канал 10 |
| Модулен размер | Модулен размер 45 |
| Количество в опаковка | 100 бр. |
| Модел | Модулен размер 45 mm |

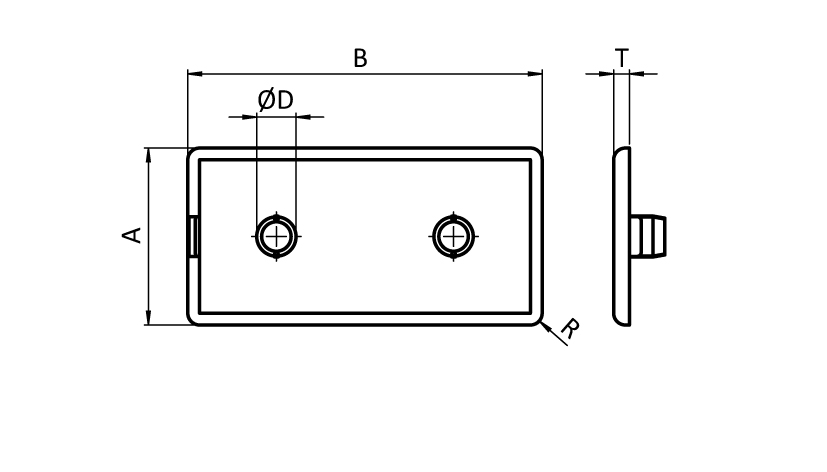

Чертеж
От каталога на FATH (EC-EN, стр. 994)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
