FATH
Капачка, цинк, за завинтване
Каталожен №: 091347 · 3 варианта

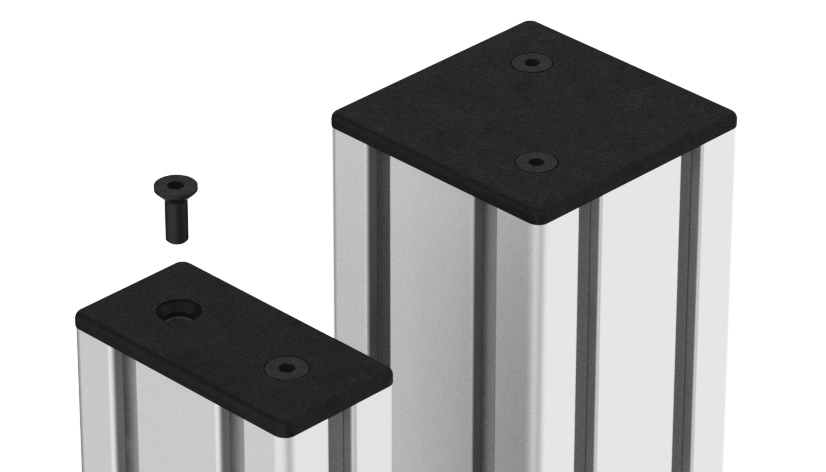

Завинтваща се капачка за края на алуминиевия профил
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 25.5 g
- ECLASS
- 23360192
- Категория
- Фиксируема капачка
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Профил | Особеност | Фиг. | Канал N (mm) | ØD (mm) | R (mm) | T (mm) | Размери A x B (mm) | Количество в опаковка | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|---|---|
| 091347✓ Избрано | I | Отвор за винт с потайна глава | ① | 8 | 8.0 (6.8) | 3.5 | 4.0 | 40 x 40 | 10 бр. | |
| 091348 | I | Отвор за винт с потайна глава | ② | 8 | 8.0 (6.8) | 3.5 | 4.0 | 40 x 80 | 100 бр. | |
| 091349 | I | Отвор за винт с потайна глава | ③ | 8 | 8.0 (6.8) | 3.5 | 4.0 | 80 x 80 | 10 бр. |
Описание 091347
- Цвят
Черен
- Описание
Завинтваща се капачка за края на алуминиевия профил
- Закрепване
С резбоформиращи винтове с потайна глава S7 x 16*
- Материал
Цинкова отливка под налягане
- Специални изпълнения
Други размери и цветове по заявка
- Повърхност
Прахово боядисана
- Забележка

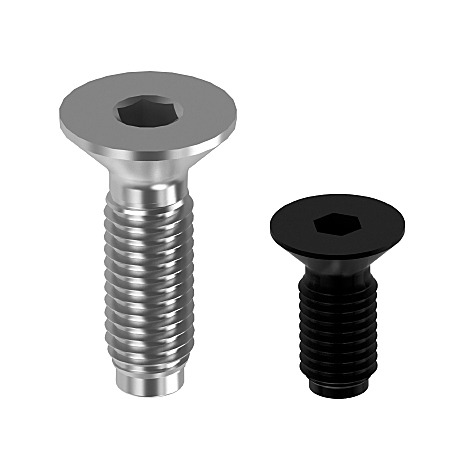

*Подходящ резбоформиращ винт с потайна глава S7 x 16 — вж. 093S0716C
Характеристики
| Тип профил | Профил тип I |
|---|---|
| Размер на канала | Канал 8 |
| Количество в опаковка | 10 бр. |
| Модел | Цинкова отливка под налягане |

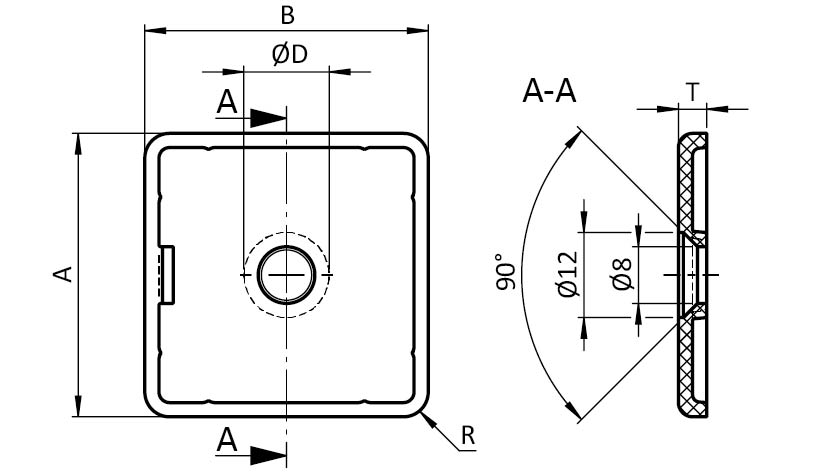

Чертеж
От каталога на FATH (EC-EN, стр. 1002)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
Подходящи продукти
Споменати в описанието — гайки, подложки, капачки, монтажни комплекти.
