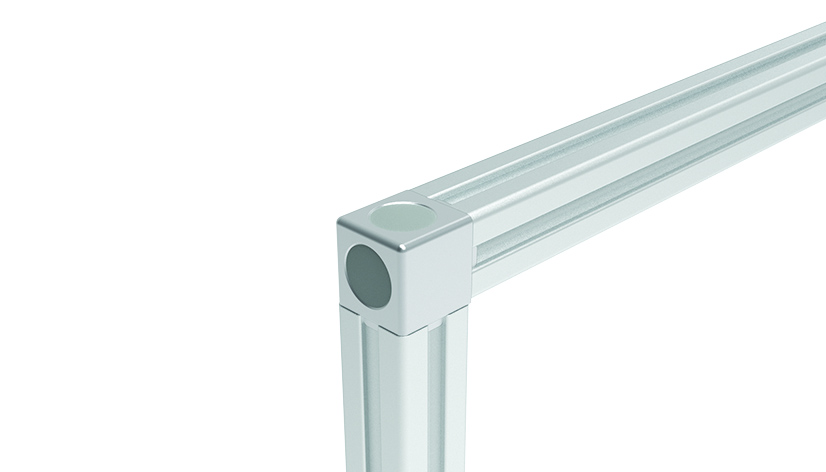

Кубичен съединител 20, 2D
Каталожен №: 093WW203N05 · 4 варианта
За свързване под прав ъгъл на два алуминиеви профила; с капачки за покриване на отворите
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 35 g
- ECLASS
- 23360290
- Категория
- Профил 20, кубични съединители
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Изпълнение | Профил | L (mm) | D1 (mm) | D2 (mm) | Монтажен комплект | Повърхност | Цвят | Канал N (mm) | R (mm) | Количество в опаковка | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 093WW203N05✓ Избрано | Капачка: алуминиев цвят | I | 20.0 | 12.0 | 5.2 | - | Прахово боядисана | Алуминиев цвят | 5 | 1.5 | 10 бр. | |
| 093WW203N05S01 | Капачка: алуминиев цвят | I | 20.0 | 12.0 | 5.2 | С монтажен комплект 1 | Прахово боядисана | Алуминиев цвят | 5 | 1.5 | 1 бр. | |
| 093WW203N06R | Капачка: черна | B | 20.0 | 12.0 | 6.3 | - | Без покритие | - | 6 | 1.5 | 10 бр. | |
| 093WW203N06RS | Капачка: черна | B | 20.0 | 12.0 | 6.3 | С монтажен комплект 2 | Без покритие | - | 6 | 1.5 | 10 бр. |
Описание 093WW203N05
- Монтажен комплект 1
2 винта DIN EN ISO 7380 (DIN 34805) - M5 x 14
- Монтажен комплект 2
2 резбоформиращи винта S6 x 16 - SW 4
- Цвят
Кубичен съединител: алуминиев цвят
Капачки: черни / алуминиев цвят
- Описание
За свързване под прав ъгъл на два алуминиеви профила; с капачки за покриване на отворите
- Материал
Кубичен съединител: цинкова отливка под налягане
Капачки: пластмаса PA
Монтажен комплект: стомана
- Повърхност
Кубичен съединител: без покритие / прахово боядисан
Капачки: лакирани
Монтажен комплект: поцинкован
Характеристики
| Тип профил | Профил тип I |
|---|---|
| Размер на канала | Канал 5 |
| Количество в опаковка | 10 бр. |
| Модел | Цинкова отливка под налягане, с капачки |

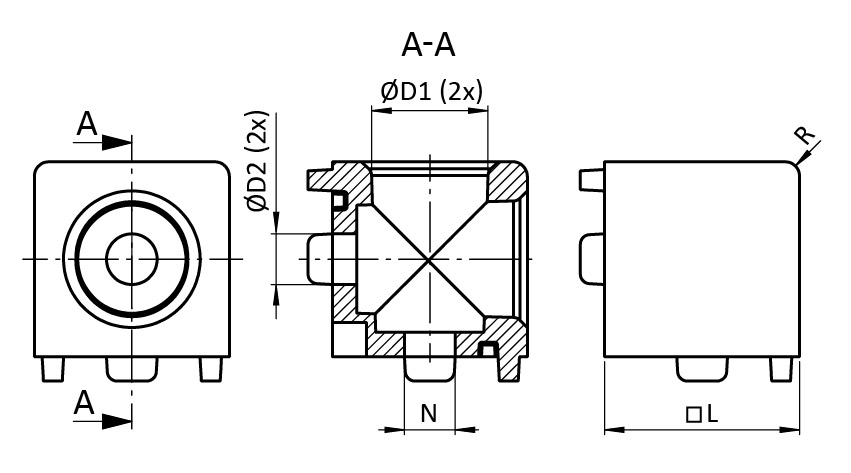

Чертеж
От каталога на FATH (EC-EN, стр. 468)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
