Кубичен съединител 25 - 1", 2D
Каталожен №: 093WW251N06 · 2 варианта
За свързване под прав ъгъл на два алуминиеви профила; с капачки за покриване на отворите
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 25 g
- ECLASS
- 23360290
- Категория
- За профил 1", кубични съединители
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Изпълнение | L (mm) | D1 (mm) | D2 (mm) | Монтажен комплект | Канал N (mm) | R (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|
| 093WW251N06✓ Избрано | Капачка: алуминиев цвят | 25.4 (1") | 12.0 | 7.2 | - | 6 | 2.0 | |
| 093WW251N06S01 | Капачка: алуминиев цвят | 25.4 (1") | 12.0 | 7.2 | Вкл. монтажен комплект | 6 | 2.0 |
Описание 093WW251N06
- Монтажен комплект
2 винта DIN EN ISO 7380 (DIN 34805) - UNC 1/4-20x1"
- Цвят
Кубичен съединител: алуминиев цвят
Капачки: алуминиев цвят
- Описание
За свързване под прав ъгъл на два алуминиеви профила; с капачки за покриване на отворите
- Материал
Кубичен съединител: алуминиева отливка под налягане
Капачки: пластмаса PA
Монтажен комплект: стомана
- Повърхност
Кубичен съединител: прахово боядисан
Капачки: лакирани
Монтажен комплект: поцинкован
Характеристики
| Размер на канала | Канал 6 |
|---|---|
| Характеристика | Инчово изпълнение |
| Количество в опаковка | 10 бр. |
| Модел | Алуминиева отливка под налягане, с капачки |

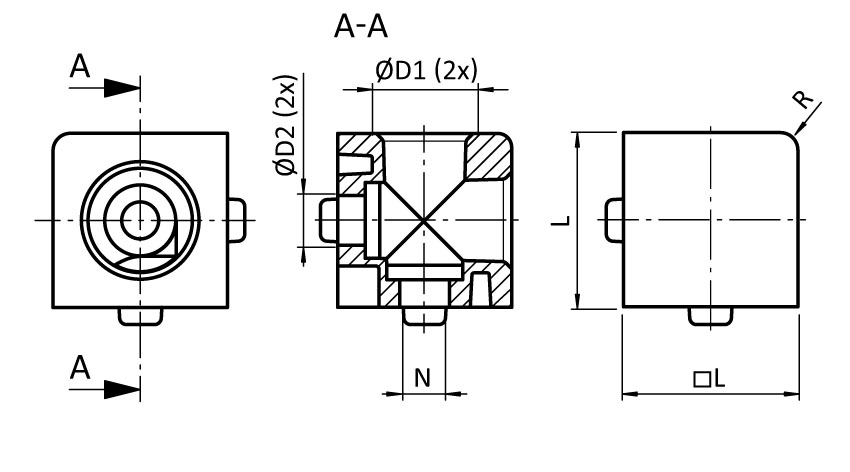

Чертеж
От каталога на FATH (EC-EN, стр. 470)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
