FATH
Кубичен съединител 40, 3D
Каталожен №: 093WW406N08 · 6 варианта

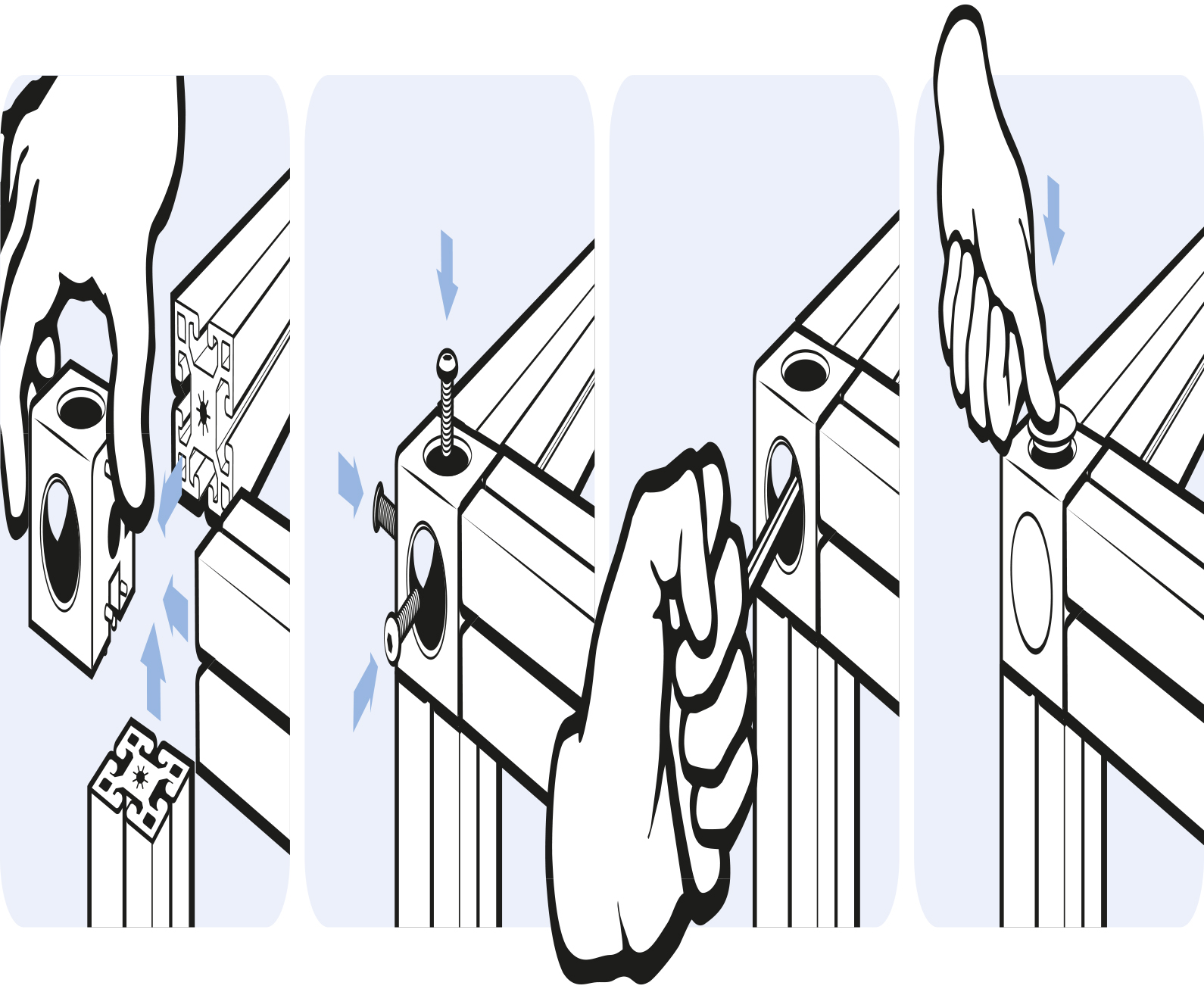

За свързване под прав ъгъл на три алуминиеви профила; с капачки за покриване на отворите
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 94.5 g
- ECLASS
- 23360290
- Категория
- Профил 40, кубични съединители
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Изпълнение | Профил | L (mm) | D1 (mm) | D2 (mm) | Монтажен комплект | Повърхност | Цвят | Канал N (mm) | R (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 093WW406N08✓ Избрано | Капачка: алуминиев цвят | I | 40.0 | 24.0 | 8.5 | - | Прахово боядисана | Алуминиев цвят | 8 | 4.0 | |
| 093WW406N08R | Капачка: черна | I | 40.0 | 24.0 | 8.5 | - | Без покритие | - | 8 | 4.0 | |
| 093WW408N10 | Капачка: алуминиев цвят | B | 40.0 | 24.0 | 12.5 | - | Прахово боядисана | Алуминиев цвят | 10 | 3.0 | |
| 093WW408N10R | Капачка: черна | B | 40.0 | 24.0 | 12.5 | - | Без покритие | - | 10 | 3.0 | |
| 093WW408N10RS | Капачка: черна | B | 40.0 | 24.0 | 12.5 | Вкл. монтажен комплект | Без покритие | - | 10 | 3.0 | |
| 093WW408N10S | Капачка: алуминиев цвят | B | 40.0 | 24.0 | 12.5 | Вкл. монтажен комплект | Прахово боядисана | Алуминиев цвят | 10 | 3.0 |
Описание 093WW406N08
- Монтажен комплект
3 резбоформиращи винта S12 x 30 - вътрешен шестолъч T50
- Цвят
Кубичен съединител: алуминиев цвят
Капачки: черни / алуминиев цвят
- Описание
За свързване под прав ъгъл на три алуминиеви профила; с капачки за покриване на отворите
- Материал
Кубичен съединител: алуминиева отливка под налягане
Капачки: пластмаса PA
Монтажен комплект: стомана
- Повърхност
Кубичен съединител: без покритие / прахово боядисан
Капачки: лакирани
Монтажен комплект: поцинкован
Характеристики
| Тип профил | Профил тип I |
|---|---|
| Размер на канала | Канал 8 |
| Количество в опаковка | 10 бр. |
| Модел | Алуминиева отливка под налягане, с капачки |

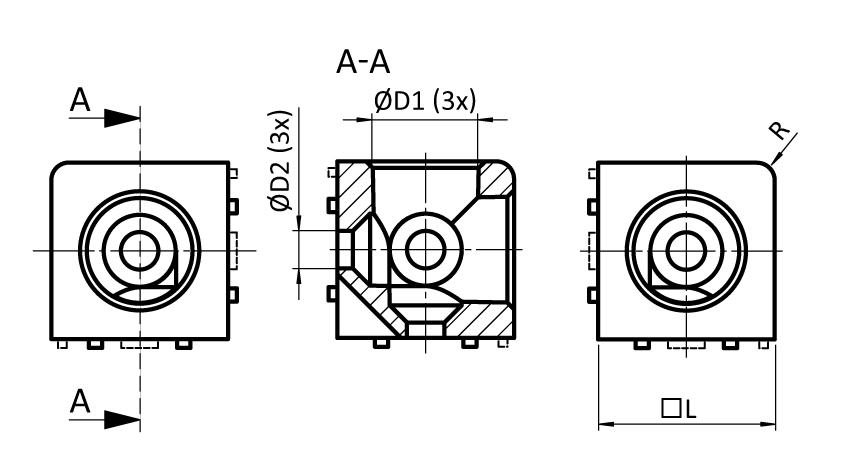

Чертеж
От каталога на FATH (EC-EN, стр. 475)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
