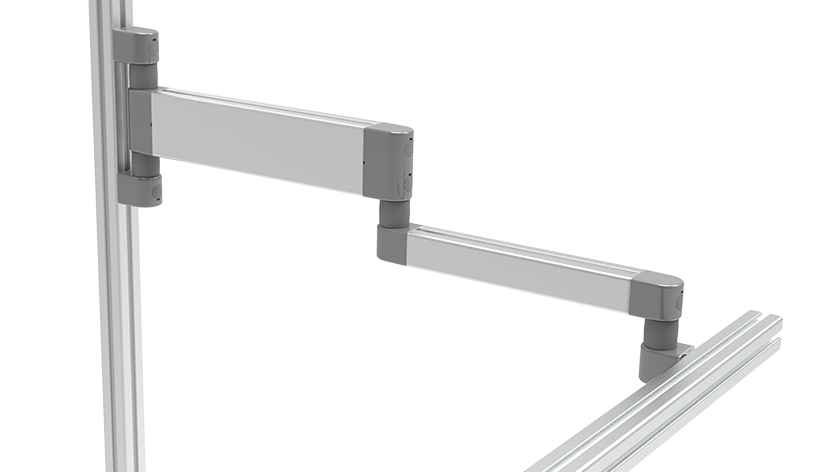

Двойно системно рамо I40H 695 (комплект)

Описание 6FA40ND80M695N08

Цвят

Конзола: алуминиев цвят

Корпус: алуминиев цвят

Покривен пръстен: сив ≈ RAL 7042

Капачки: сиви ≈ RAL 7042

Фиксиращи пластини за канала: алуминиев цвят

Стойка за монитор: черна

Описание

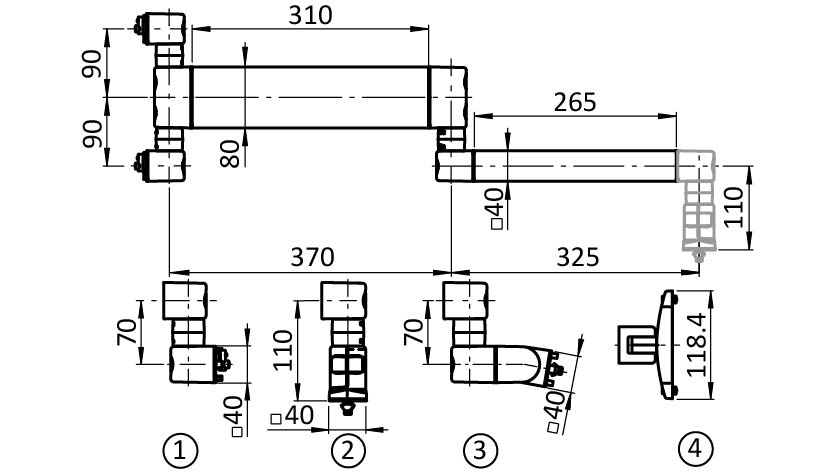

Стабилно двойно въртящо се рамо с обхват около 695 mm и различни възможности за закрепване; завърта се на 360°; предварително монтирано

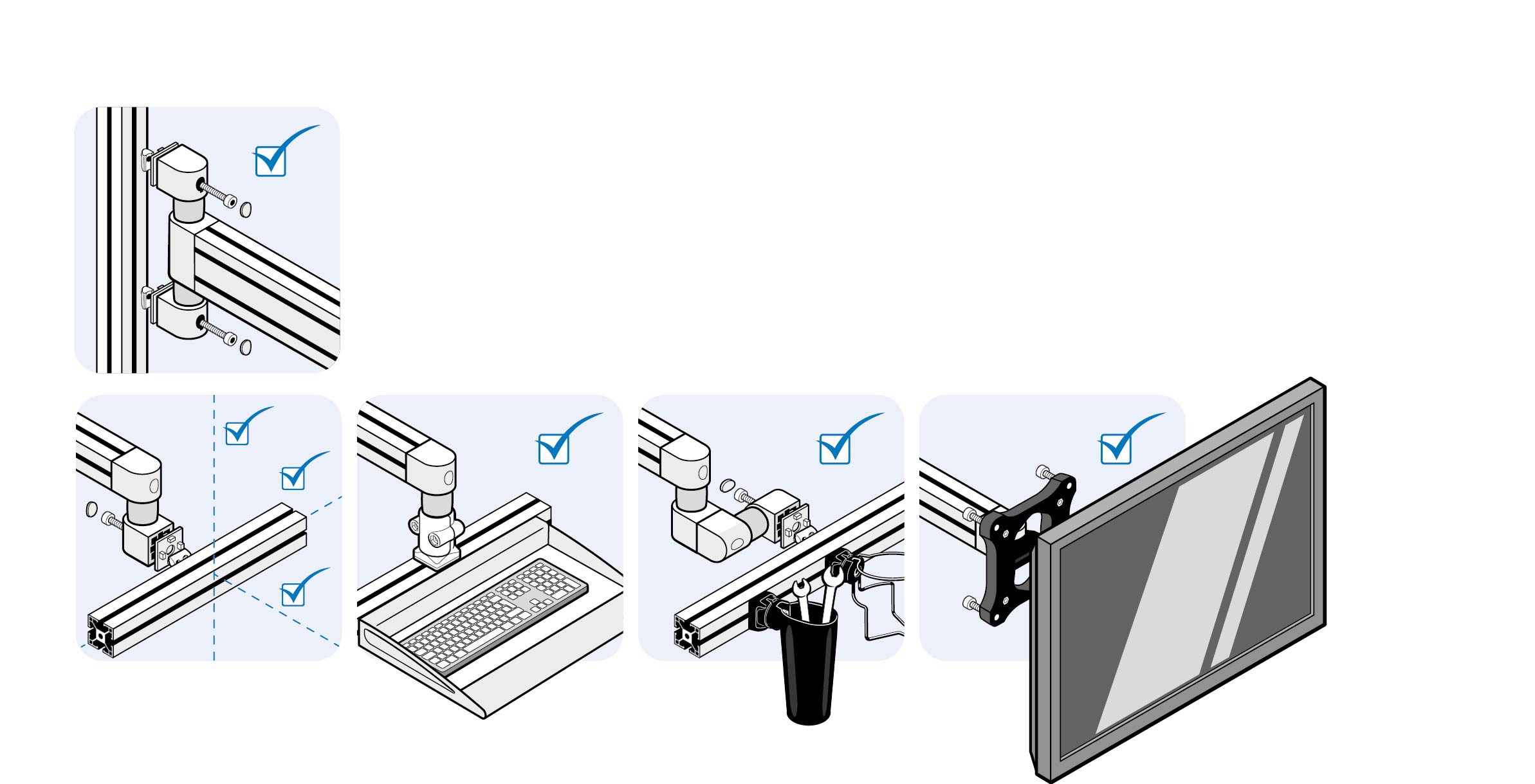

Системното рамо може да се закрепи надлъжно, напречно или челно към профила; при челно закрепване централният отвор на съответния профил трябва да има резба M8 (мин. 15 mm дълбочина)

Материал

Рамо: алуминий

Корпус: алуминиева отливка под налягане

Покривен пръстен: пластмаса

Вложки: стомана

Фрикционен вал: стомана

Капачки: пластмаса

Винтове: стомана

Шайби: стомана

Фиксиращи пластини за канала: алуминиева отливка под налягане

Т-гайки: стомана

Стойка за монитор: пластмаса PA, подсилена със стъклени влакна

Комплект 1

1 двойно системно рамо I40H 695 с фрикционна става

3 капачки

3 винта DIN EN ISO 4762 (DIN 912) - M8 x 45 (за Т-гайката от страната на фрикционната става),

3 винта DIN EN ISO 4762 (DIN 912) - M8 x 50 (за централния отвор от страната на фрикционната става),

3 шайби 8-FSt,

3 фиксиращи пластини за канала,

3 Т-гайки - канал 8 - M8

Комплект 2

1 двойно системно рамо I40H 695 с присъединителна фрикционна става

2 капачки

2 винта DIN EN ISO 4762 (DIN 912) - M8 x 45 (за Т-гайката от страната на фрикционната става),

1 винт DIN EN ISO 4762 (DIN 912) - M8 x 25 (за Т-гайката от присъединителната страна),

2 винта DIN EN ISO 4762 (DIN 912) - M8 x 50 (за централния отвор от страната на фрикционната става),

1 винт DIN EN ISO 4762 (DIN 912) - M8 x 30 (за централния отвор от присъединителната страна),

3 шайби 8-FSt,

3 фиксиращи пластини за канала,

3 Т-гайки - канал 8 - M8

Комплект 3

1 двойно системно рамо I40H 695 с двойна фрикционна става

3 капачки

3 винта DIN EN ISO 4762 (DIN 912) - M8 x 45 (за Т-гайката от страната на фрикционната става),

3 винта DIN EN ISO 4762 (DIN 912) - M8 x 50 (за централния отвор от страната на фрикционната става),

3 шайби 8-FSt,

3 фиксиращи пластини за канала,

3 Т-гайки - канал 8 - M8

Комплект 4

1 двойно системно рамо I40H 695 със стойка за монитор

2 капачки

2 винта DIN EN ISO 4762 (DIN 912) - M8 x 45 (за Т-гайката от страната на фрикционната става),

2 винта DIN EN ISO 4762 (DIN 912) - M8 x 50 (за централния отвор от страната на фрикционната става),

2 шайби 8-FSt,

2 фиксиращи пластини за канала,

2 Т-гайки - канал 8 - M8

1 монтажен комплект за монитор: 4 винта с цилиндрична глава M4 x 12, 4 шайби

Повърхност

Рамо: анодизирано

Корпус: прахово боядисан

Винтове: поцинковани

Шайби: поцинковани

Фиксиращи пластини за канала: прахово боядисани

Т-гайки: поцинковани
