Нивелиращо краче тип „патешка лапа“ с резбова шпилка от стомана
Каталожен №: 9F16070A16100M · 4 варианта
Стабилно и икономично нивелиращо краче, особено подходящо за конвейери; резбовата шпилка е фиксирана
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 1 бр.
- Тегло
- 452.6 g
- ECLASS
- 23010701
- Категория
- Сглобени нивелиращи крачета тип „патешка лапа“
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Fmax (N) | A (mm) | C (mm) | L x B x H (mm) | M | L1 (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|
| 9F16070A16100M✓ Избрано | 3920 | 65 | - | 119.5 x 70 x 45 | M16 | 100 | |
| 9F16070A16150M | 3920 | 65 | - | 119.5 x 70 x 45 | M16 | 150 | |
| 9F16070A16300M | 3920 | 65 | - | 119.5 x 70 x 45 | M16 | 300 | |
| 9F20090A20150M | 5880 | 75 | 55 | 139.5 x 90 x 50 | M20 | 150 |
Описание 9F16070A16100M
- Описание
Стабилно и икономично нивелиращо краче, особено подходящо за конвейери; резбовата шпилка е фиксирана
- Материал
Основа: алуминиева отливка под налягане
Резбова шпилка: стомана
- Повърхност
Основа: без покритие
Резбова шпилка: поцинкована
- Забележка
Подходяща гайка — вж. 098F16M
- Забележка 2
Подходящи капачки — вж. 098F01, моля, използвайте 1 бр. от този комплект
Характеристики
| Тип профил | Профил тип B, профил тип I |
|---|---|
| Област на приложение | Машини и съоръжения |
| Количество в опаковка | 1 бр. |
| Модел | Алуминиева отливка под налягане |

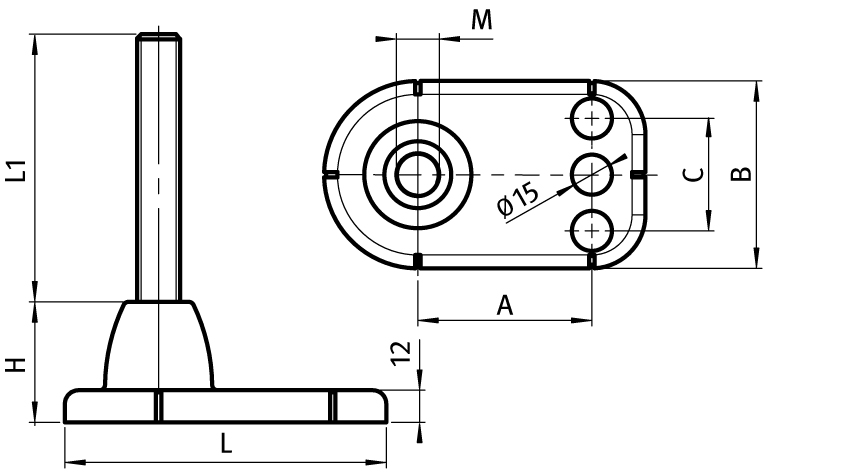

Чертеж
От каталога на FATH (EC-EN, стр. 79)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
