Нивелиращо краче ECO, неръждаема стомана / неръждаема стомана
Каталожен №: 9E030E08040E · 11 варианта

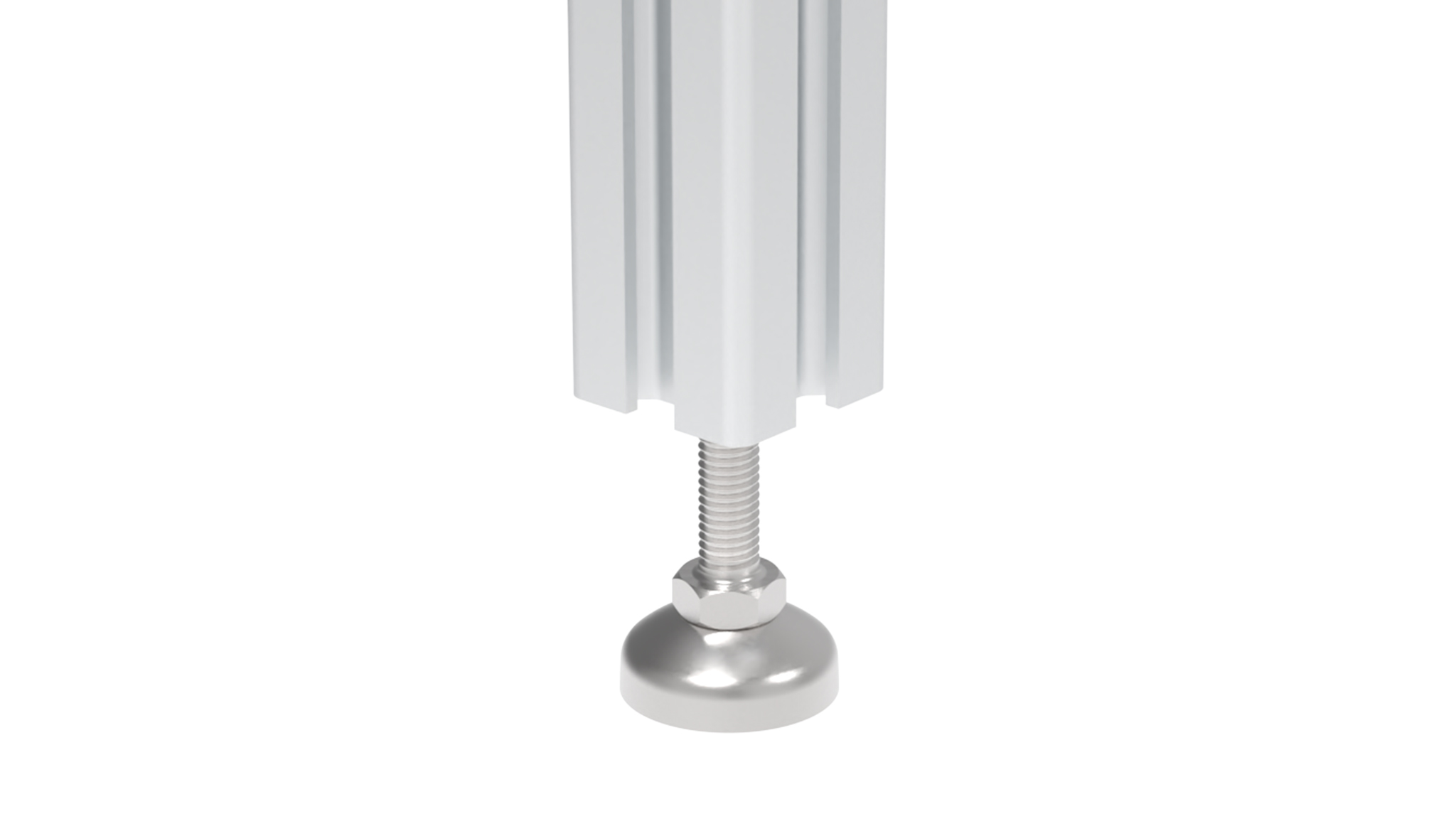

Икономично нивелиращо краче за стабилно позициониране върху леко неравни подове
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 1 бр.
- Тегло
- 39.6 g
- ECLASS
- 23010701
- Категория
- Сглобени нивелиращи крачета ECO, неръждаема стомана / неръждаема стомана
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.

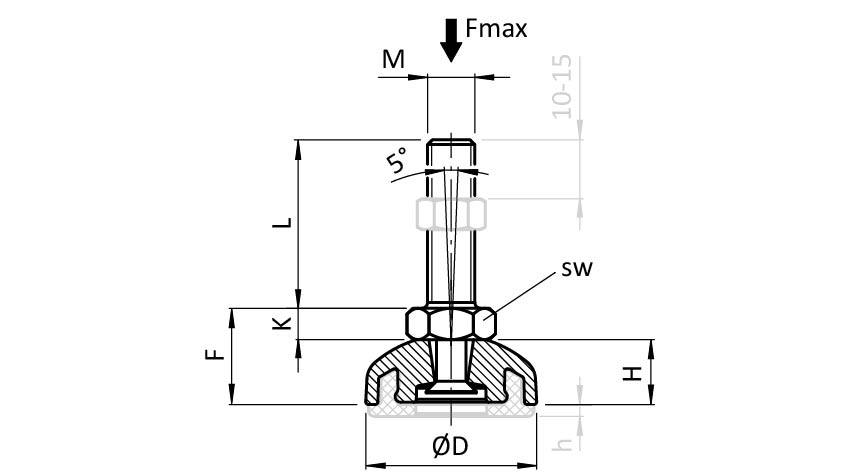

| Каталожен № | Основа | Fmax (N) | SW (mm) | D (mm) | F (mm) | M x L (mm) | Изпълнение | H (mm) | h (mm) | K (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 9E030E08040E✓ Избрано | 30 | 3430 | 13 | 29 | 16.0 | M8 x 40 | Без противоплъзгаща подложка | 11.5 | 2.0 | 5.3 | |
| 9E030E10050E | 30 | 4600 | 17 | 29 | 16.5 | M10 x 50 | Без противоплъзгаща подложка | 11.5 | 2.0 | 6.4 | |
| 9E040E08040E | 40 | 3430 | 13 | 39 | 16.5 | M8 x 40 | Без противоплъзгаща подложка | 12.0 | 2.5 | 5.3 | |
| 9E040E08050E | 40 | 3430 | 13 | 39 | 16.5 | M8 x 50 | Без противоплъзгаща подложка | 12.0 | 2.5 | 5.3 | |
| 9E040E08070E | 40 | 3430 | 13 | 39 | 16.5 | M8 x 70 | Без противоплъзгаща подложка | 12.0 | 2.5 | 5.3 | |
| 9E040E08100E | 40 | 3430 | 13 | 39 | 16.5 | M8 x 100 | Без противоплъзгаща подложка | 12.0 | 2.5 | 5.3 | |
| 9E040E10070E | 40 | 4600 | 17 | 39 | 17.0 | M10 x 70 | Без противоплъзгаща подложка | 12.0 | 2.5 | 6.4 | |
| 9E040E10080E | 40 | 4600 | 17 | 39 | 17.0 | M10 x 80 | Без противоплъзгаща подложка | 12.0 | 3.0 | 6.4 | |
| 9E050E10080E | 50 | 4600 | 17 | 50 | 20.3 | M10 x 80 | Без противоплъзгаща подложка | 15.3 | 3.0 | 6.4 | |
| 9E050E16070E | 50 | 14200 | 24 | 50 | 23.8 | M16 x 70 | Без противоплъзгаща подложка | 15.3 | 3.0 | 10.0 | |
| 9E050E16100E | 50 | 14200 | 24 | 50 | 23.8 | M16 x 100 | Без противоплъзгаща подложка | 15.3 | 3.0 | 10.0 |
Описание 9E030E08040E
- Описание
Икономично нивелиращо краче за стабилно позициониране върху леко неравни подове
- Материал
Основа: неръждаема стомана
Резбова шпилка: неръждаема стомана
- Специални изпълнения
ESD, отвежда електростатичен заряд, други размери, други цветове, залепена противоплъзгаща подложка по заявка
Други дължини и размери по заявка
- Повърхност
Основа: без покритие
Резбова шпилка: без покритие
- Забележка
Подходяща гайка — вж. 4DIN439BM5M и сл. и 4DIN934M5M и сл.,

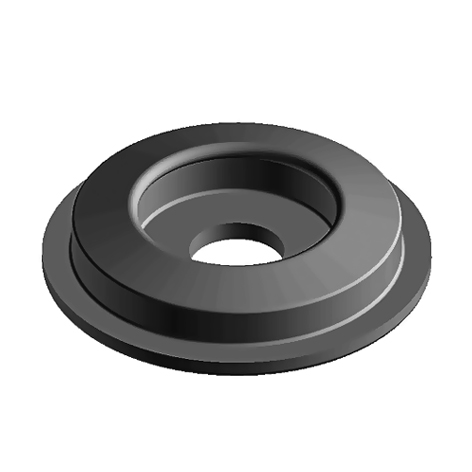

Подходяща противоплъзгаща подложка — вж. 098EG030 и сл.
Характеристики
| Характеристика | Неръждаемо изпълнение |
|---|---|
| Област на приложение | Машини и съоръжения |
| Количество в опаковка | 1 бр. |
| Модел | Неръждаема стомана / неръждаема стомана |
| Резбова става | Ъгъл на накланяне ±5° |
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
Подходящи продукти
Споменати в описанието — гайки, подложки, капачки, монтажни комплекти.
