Нивелиращо краче ECO, цинк / стомана
Каталожен №: 9E030ZV08050M · 7 варианта
Икономично нивелиращо краче за стабилно позициониране върху леко неравни подове
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 1 бр.
- Тегло
- 42.6 g
- ECLASS
- 23010701
- Категория
- Сглобени нивелиращи крачета ECO, цинк / стомана
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.

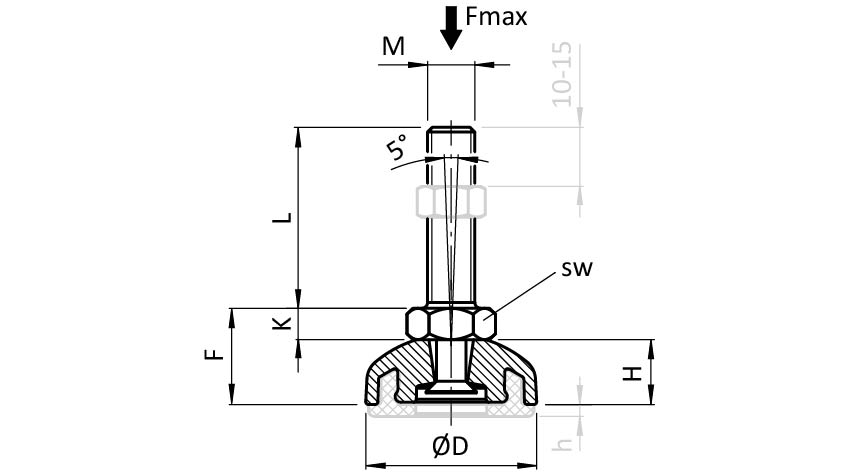

| Каталожен № | Основа | Fmax (N) | SW (mm) | D (mm) | F (mm) | M x L (mm) | Изпълнение | H (mm) | h (mm) | K (mm) | Повърхност | Цвят | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9E030ZV08050M✓ Избрано | 30 | 3430 | 13 | 29 | 16.0 | M8 x 50 | Без противоплъзгаща подложка | 11.5 | 2.0 | 5.3 | Поцинкована | - | |
| 9E030ZV10070M | 30 | 4600 | 17 | 29 | 16.5 | M10 x 70 | Без противоплъзгаща подложка | 11.5 | 2.0 | 6.4 | Поцинкована | - | |
| 9E030ZV12050M | 30 | 7550 | 19 | 29 | 17.5 | M12 x 50 | Без противоплъзгаща подложка | 11.5 | 2.0 | 7.5 | Поцинкована | - | |
| 9E040ZV08050M | 40 | 3430 | 13 | 39 | 16.5 | M8 x 50 | Без противоплъзгаща подложка | 12.0 | 2.5 | 5.3 | Поцинкована | - | |
| 9E040ZV08120M | 40 | 3430 | 13 | 39 | 16.5 | M8 x 120 | Без противоплъзгаща подложка | 12.0 | 2.5 | 5.3 | Поцинкована | - | |
| 9E050ZS16040M | 50 | 14200 | 24 | 50 | 23.8 | M16 x 40 | Без противоплъзгаща подложка | 15.3 | 3.0 | 10.0 | Прахово боядисана | Черен | |
| 9E050ZS16070M | 50 | 14200 | 24 | 50 | 23.8 | M16 x 70 | Без противоплъзгаща подложка | 15.3 | 3.0 | 10.0 | Прахово боядисана | Черен |
Описание 9E030ZV08050M
- Цвят
Основа: черна
- Описание
Икономично нивелиращо краче за стабилно позициониране върху леко неравни подове
- Материал
Основа: цинкова отливка под налягане
Резбова шпилка: стомана
- Специални изпълнения
ESD, отвежда електростатичен заряд, други размери, други цветове, залепена противоплъзгаща подложка по заявка
Други дължини и размери по заявка
- Повърхност
Основа: прахово боядисана / поцинкована
Резбова шпилка: поцинкована
- Забележка
Подходяща гайка — вж. 4DIN439BM5M и сл. и 4DIN934M5M и сл.,
Подходяща противоплъзгаща подложка — вж. 098EG030 и сл.
Характеристики
| Област на приложение | Машини и съоръжения |
|---|---|
| Количество в опаковка | 1 бр. |
| Модел | Цинкова отливка под налягане / стомана |
| Резбова става | Ъгъл на накланяне ±5° |
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
Подходящи продукти
Споменати в описанието — гайки, подложки, капачки, монтажни комплекти.
