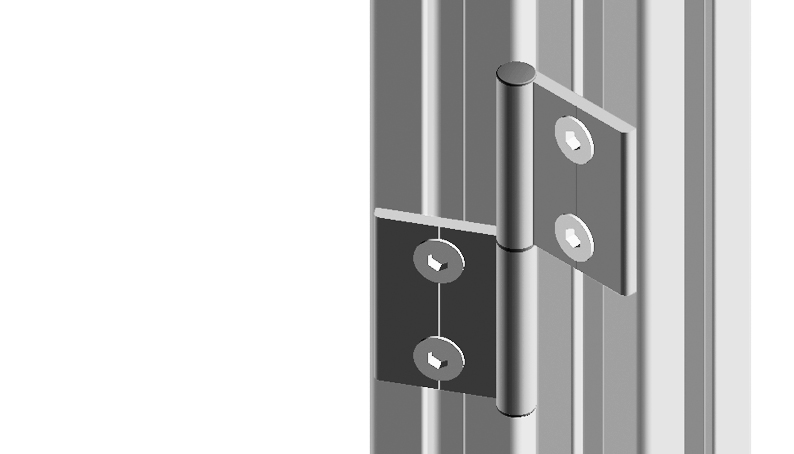

Елемент на панта за външен монтаж

Каталожен №: 095AH20 · 8 варианта

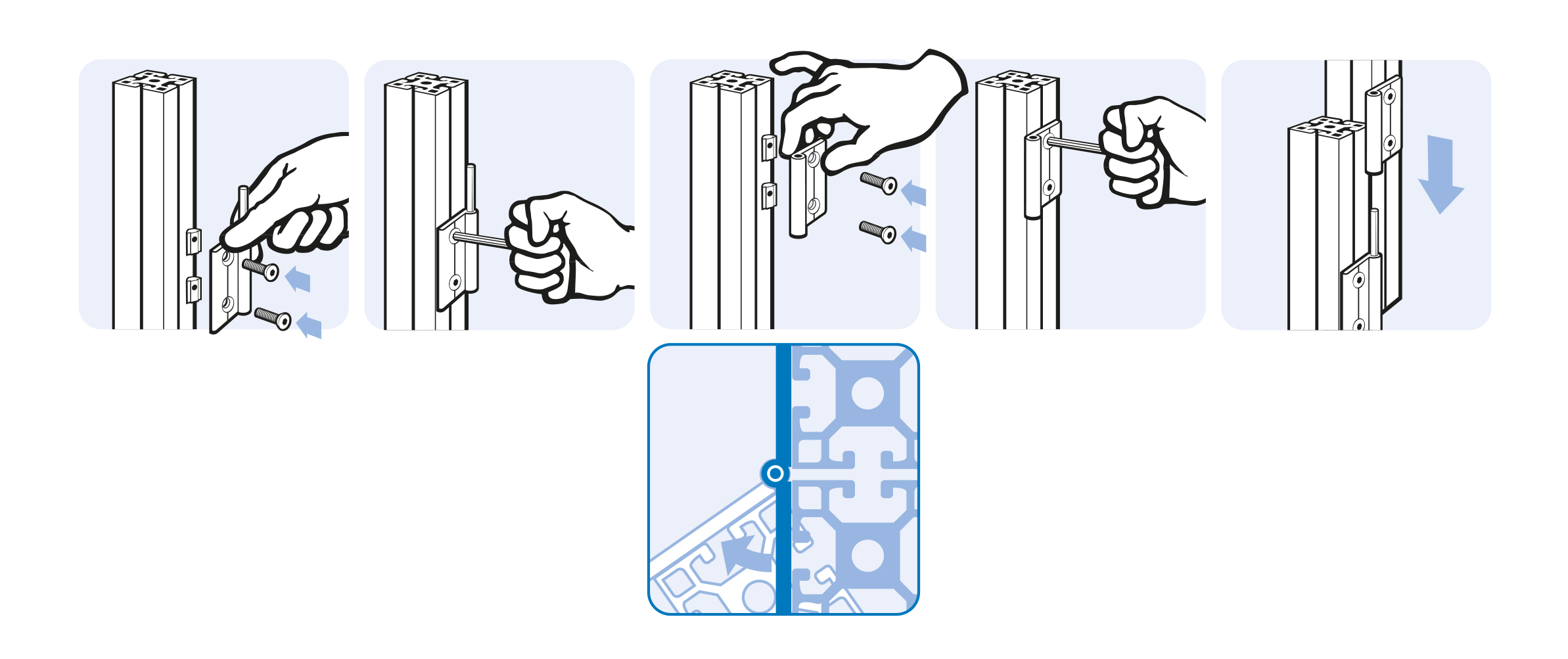

За панели и алуминиеви профили, за индивидуално сглобяване на панти за полувътрешен монтаж

Количество

Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.

Въпрос за продукта?

Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.

Изпълнения

Изберете изпълнение — описанието и файловете по-долу са за избраното.

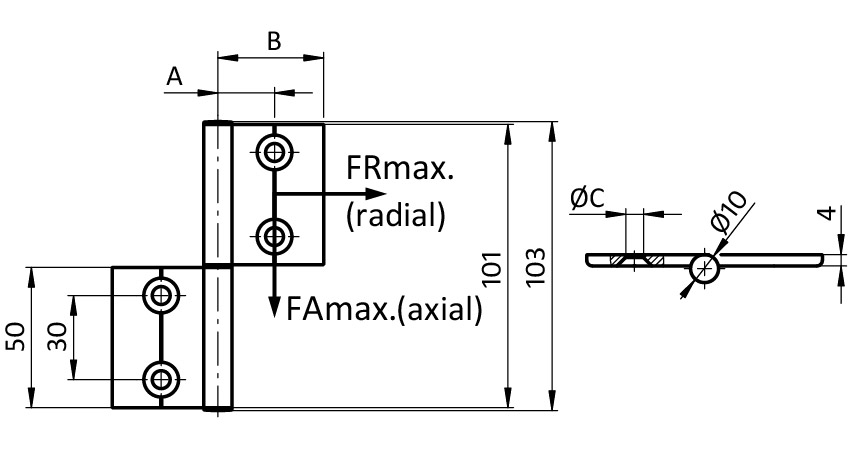

Каталожен №	Изпълнение	A (mm)	B (mm)	C (mm)	FAmax (N)
095AH20✓ Избрано	20	10.5	18.0	Ø 5.3	150
095AH25	25	12.9	23.4	Ø 6.4	150
095AH30	30	15.2	27.7	Ø 6.4	150
095AH38	38	19.25	35.8	Ø 6.4	150
095AH40	40	20.2	37.7	Ø 6.4	150
095AH45	45	22.7	42.7	Ø 6.4	150
095AH50	50	25.2	47.7	Ø 6.4	150
095AH60	60	30.2	57.7	Ø 6.4	150

Описание

За панели и алуминиеви профили, за индивидуално сглобяване на панти за полувътрешен монтаж

Закрепване

Отпред, с винтове с потайна глава

Материал

Алуминий

Повърхност

Анодизирана

Забележка

Подходяща ос за елемент на панта — вж. 095AIR01

Подходяща капачка за елемент на панта — вж. 095AIA

От каталога на FATH (EC-EN, стр. 228)

3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.

Споменати в описанието — гайки, подложки, капачки, монтажни комплекти.
