FATH

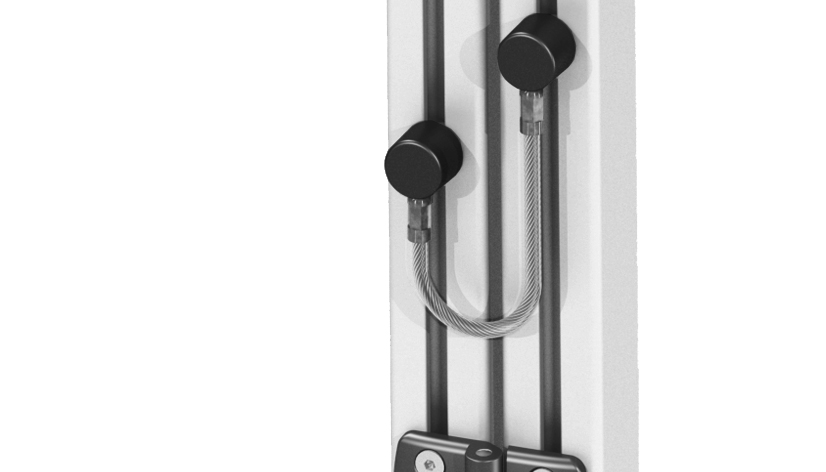

Заземителен съединител (комплект)
Каталожен №: 093099S01 · 4 варианта
За електрическо свързване на подвижни части помежду им като гъвкав заземителен проводник и за създаване на ESD електропроводими връзки между съседни рамки като изравняване на потенциала; голямо сечение на проводника (16 mm²), токова натовареност макс. 120 A.
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 114 g
- ECLASS
- 27140326
- Категория
- Други компоненти
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
Описание 093099S01
- Цвят
Капачки: черни
- Описание
За електрическо свързване на подвижни части помежду им като гъвкав заземителен проводник и за създаване на ESD електропроводими връзки между съседни рамки като изравняване на потенциала; голямо сечение на проводника (16 mm²), токова натовареност макс. 120 A.
- Материал
Заземителен проводник: мед
Монтажен материал: стомана
Капачки: пластмаса PA, подсилена със стъклени влакна
- Комплект 1
(Изброени по реда на монтажа, вкл. моменти на затягане):
2 Т-гайки - канал 6 - M6,
2 установъчни винта DIN EN ISO 4029 (DIN 916) - M6 x 22 (M = 10 Nm),
2 шестостенни гайки с фланец DIN EN ISO 4161 (DIN 6923) - M6 (M = 34 Nm),
1 заземителен проводник 200 mm,
2 зъбчати шайби DIN 6798 - 6,11,
2 шестостенни гайки DIN EN ISO 4035 (DIN 439) - M6 (M = 25 Nm),
2 капачки
- Комплект 2
(Изброени по реда на монтажа, вкл. моменти на затягане):
2 Т-гайки - канал 8 - M8,
2 установъчни винта DIN EN ISO 4029 (DIN 916) - M8 x 30 (M = 10 Nm),
2 шестостенни гайки с фланец DIN EN ISO 4161 (DIN 6923) - M8 (M = 34 Nm),
1 заземителен проводник 300 mm,
2 зъбчати шайби DIN 6798 - 8.4,
2 шестостенни гайки DIN EN ISO 4035 (DIN 439) - M8 (M = 25 Nm),
2 капачки
- Комплект 3
(Изброени по реда на монтажа, вкл. моменти на затягане):
2 Т-гайки - канал 8 - M8,
2 установъчни винта DIN EN ISO 4029 (DIN 916) - M8 x 30 (M = 10 Nm),
2 шестостенни гайки с фланец DIN EN ISO 4161 (DIN 6923) - M8 (M = 34 Nm),
1 заземителен проводник 200 mm,
2 зъбчати шайби DIN 6798 - 8.4,
2 шестостенни гайки DIN EN ISO 4035 (DIN 439) - M8 (M = 25 Nm),
2 капачки
- Комплект 4
(Изброени по реда на монтажа, вкл. моменти на затягане):
2 Т-гайки - канал 10 - M8,
2 установъчни винта DIN EN ISO 4029 (DIN 916) - M8 x 30 (M = 10 Nm),
2 шестостенни гайки с фланец DIN EN ISO 4161 (DIN 6923) - M8 (M = 34 Nm),
1 заземителен проводник 200 mm,
2 зъбчати шайби DIN 6798 - 8.4,
2 шестостенни гайки DIN EN ISO 4035 (DIN 439) - M8 (M = 25 Nm),
2 капачки
- Повърхност
Заземителен проводник: калайдисан
Монтажен материал: поцинкован
Характеристики
| Тип профил | Профил тип I |
|---|---|
| Размер на канала | Канал 8 |
| Област на приложение | Индустриални работни места |
| Количество в опаковка | 10 бр. |
| Модел | Канал 6, 8, 10 |

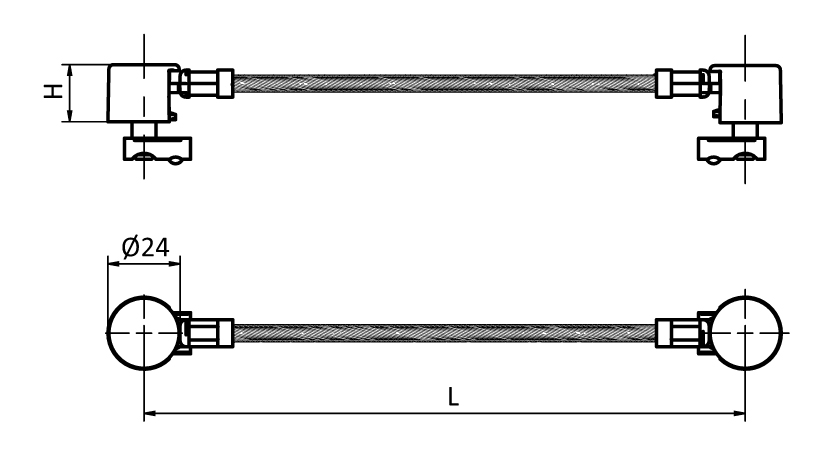

Чертеж
От каталога на FATH (EC-EN, стр. 1031)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
