FATH

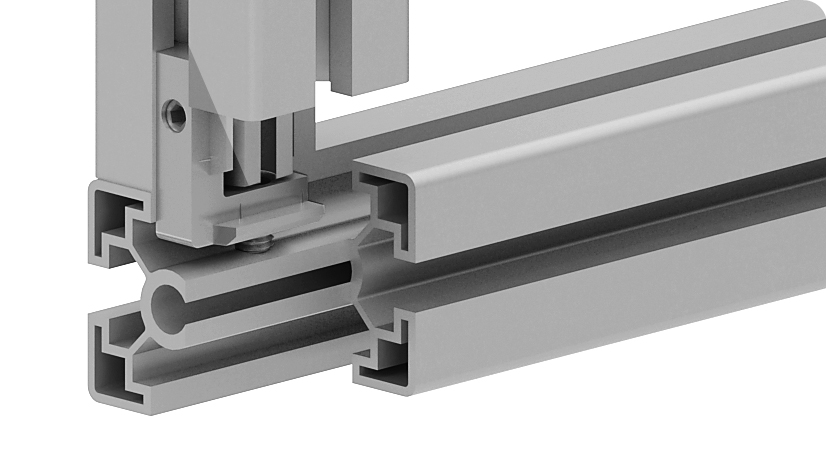

Вътрешен ъгълник, канал 8 + 10
Каталожен №: 099I9008 · 4 варианта
За свързване на два алуминиеви профила, монтаж без обработка на профила
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 24 g
- ECLASS
- 23360290
- Категория
- Вътрешни ъгълници
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.

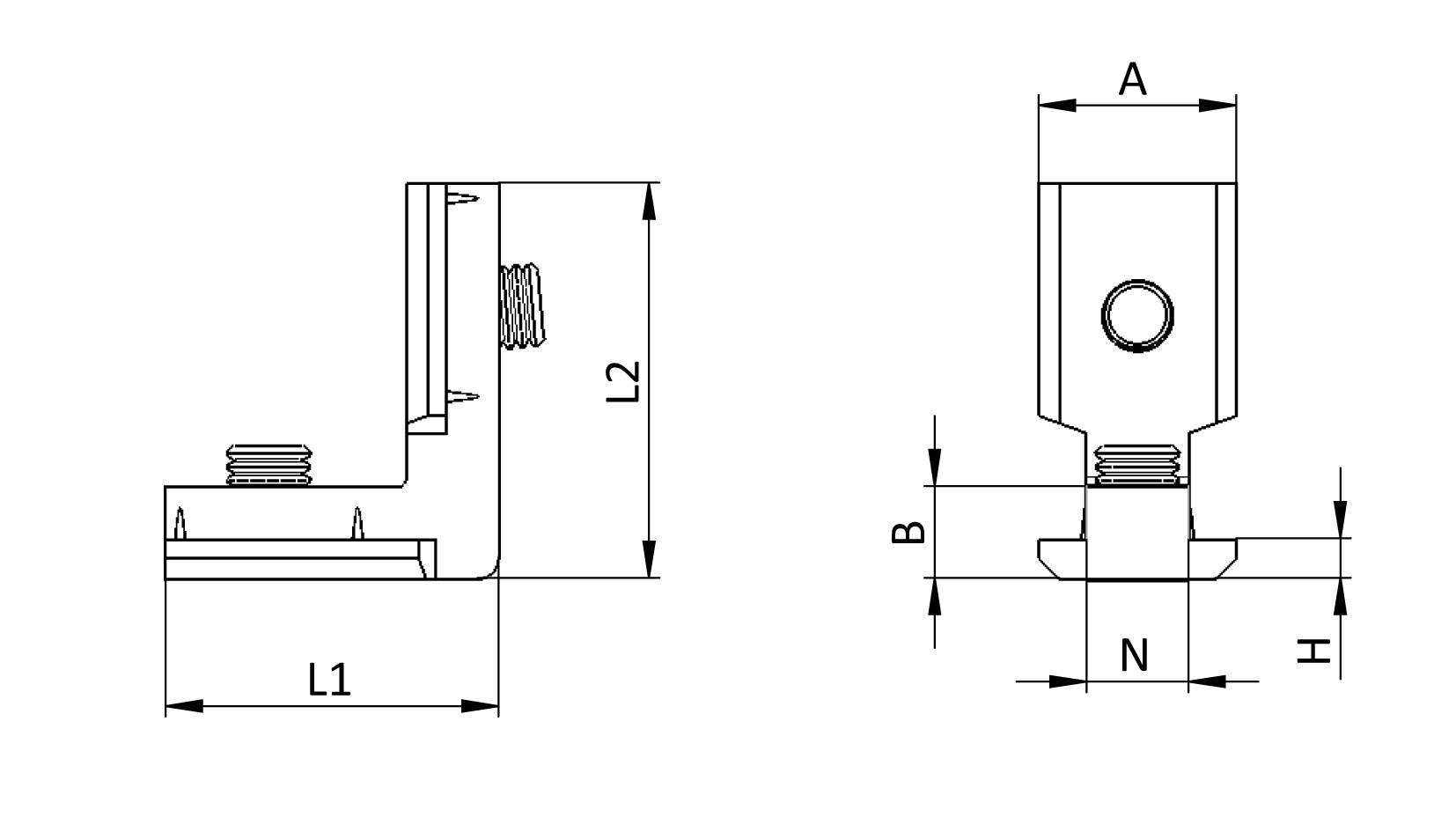

| Каталожен № | Изпълнение | H (mm) | Профил | A (mm) | B (mm) | L1 (mm) | Канал N (mm) | Установъчен винт с вътрешен шестостен | L2 (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|---|---|
| 099I9008✓ Избрано | Цинкова отливка под налягане | 6.0 | B | 15.8 | 7.8 | 21.6 | 8 | M6 | 30.0 | |
| 099I9008M | Стоманена отливка | 6.0 | B | 15.8 | 7.8 | 21.6 | 8 | M6 | 30.0 | |
| 099I9010 | Цинкова отливка под налягане | 3.8 | B | 19.0 | 8.8 | 32.0 | 10 | M8 | 38.0 | |
| 099I9010M | Стоманена отливка | 3.8 | B | 19.0 | 8.8 | 32.0 | 10 | M8 | 38.0 |
Описание 099I9008
- Описание
За свързване на два алуминиеви профила, монтаж без обработка на профила
- Материал
Вътрешен ъгълник, изпълнение ST: поцинкована стоманена отливка
Вътрешен ъгълник, изпълнение ZN: поцинкована цинкова отливка под налягане
Установъчни винтове с вътрешен шестостен: поцинкована стомана
Характеристики
| Тип профил | Профил тип B, профил тип I |
|---|---|
| Размер на канала | Канал 8 |
| Количество в опаковка | 10 бр. |
| Модел | Стоманена отливка / цинкова отливка под налягане |
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
