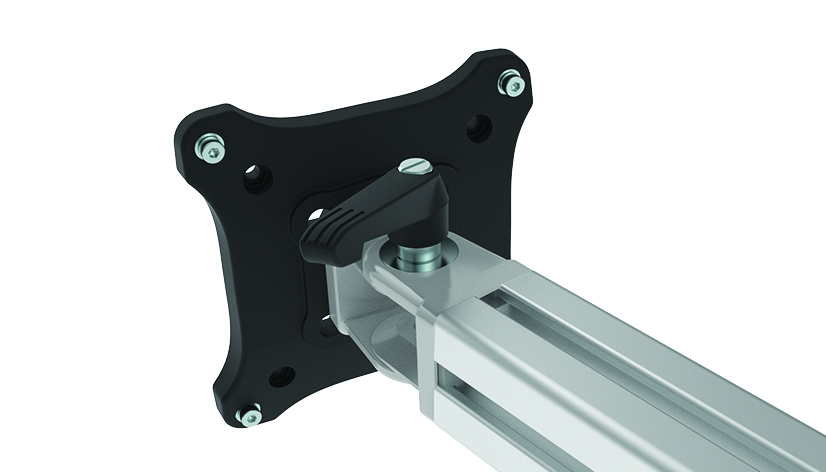

Стойка за монитор, цинк, със затягащ лост (комплект)
Каталожен №: 061SM7510040FS03 · 2 варианта
За подвижно закрепване на плоски екрани към конструкции от алуминиеви профили, подходяща за VESA MIS-D 75/100, регулира се хоризонтално или вертикално за оптимална видимост, може да се фиксира под произволен ъгъл със затягащия лост KIPP; с отделни фиксатори за канал 8 и канал 10
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 1 бр.
- Тегло
- 434 g
- ECLASS
- 19140392
- Категория
- Стойки за монитори
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Канал N (mm) | Ширина на профила | Ъгъл на отваряне | Комплект | Добави 1 бр. към запитването |
|---|---|---|---|---|---|
| 061SM7510040FS03✓ Избрано | 8 / 10 | 40 | 192° | Комплект 1 | |
| 061SM7510045FS01 | 8 / 10 | 45 | 190° | Комплект 2 |
Описание 061SM7510040FS03
- Цвят
Монтажна плоча за монитор: черна
Става: алуминиев цвят
Затягащ лост: черен
- Описание
За подвижно закрепване на плоски екрани към конструкции от алуминиеви профили, подходяща за VESA MIS-D 75/100, регулира се хоризонтално или вертикално за оптимална видимост, може да се фиксира под произволен ъгъл със затягащия лост KIPP; с отделни фиксатори за канал 8 и канал 10
- Материал
Монтажна плоча за монитор: пластмаса PA, подсилена със стъклени влакна
Става: цинкова отливка под налягане
Затягащ лост KIPP: пластмаса PA, подсилена със стъклени влакна
- Комплект 1
1 монтажна плоча за монитор
1 монтажен комплект за монитор: 4 винта с цилиндрична глава M4 x 12, 4 шайби
1 става 40 със затягащ лост
1 монтажен комплект за профил: 1 винт M8 x 25 (челно), 1 винт M8 x 16 (странично), 2 фиксатора за канала
- Комплект 2
1 монтажна плоча за монитор
1 монтажен комплект за монитор: 4 винта с цилиндрична глава M4 x 12, 4 шайби
1 става 45 със затягащ лост
1 монтажен комплект за профил: 1 винт M8 x 25 (челно), 1 винт M8 x 16 (странично), 2 фиксатора за канала
1 самонарязваща втулка за намаляване на централния отвор Ø 10.2 mm до резба M8
- Специални изпълнения
Други цветове по заявка
- Повърхност
Става: лакирана
- Забележка
Самонарязваща втулка за намаляване на централния отвор Ø 10.2 mm до резба M8 — вж. 09308801
Характеристики
| Тип профил | Профил тип B, профил тип I |
|---|---|
| Размер на канала | Канал 8, канал 10 |
| Област на приложение | Индустриални работни места |
| Количество в опаковка | 1 бр. |
| Модел | Накланяща се |

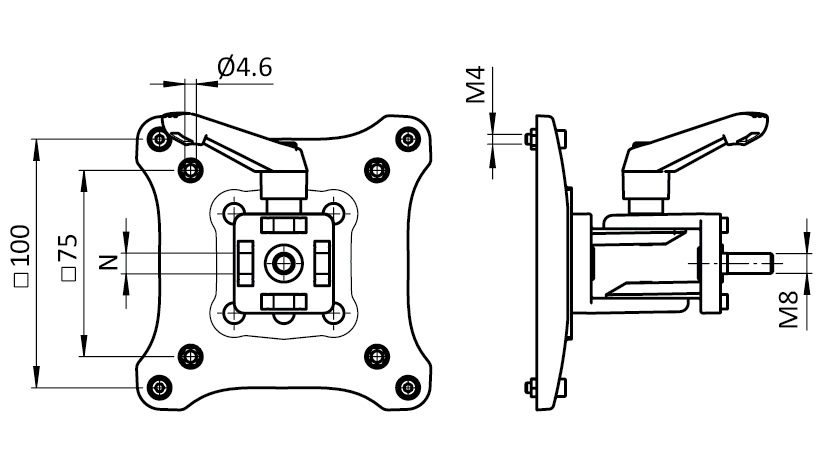

Чертеж
От каталога на FATH (EC-EN, стр. 702)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
