FATH
Става 30 x 60 със затягащ лост
Каталожен №: 093GAF3060A · 3 варианта
За свързване на два профила или панела, с фиксиране под произволен ъгъл, с отделни фиксатори за канал 6 или канал 8; чрез затягане или разхлабване на винтовете и на затягащия лост KIPP съпротивлението на триене в ставата се регулира плавно или ставата се фиксира в определено положение
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 139 g
- ECLASS
- 23360301
- Категория
- За профил 30 x 60, стави
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Канал N (mm) | Ъгъл на отваряне | Добави 1 бр. към запитването |
|---|---|---|---|
| 093GAF3060A✓ Избрано | - | 158° | |
| 093GAF3060AN06 | 6 | 158° | |
| 093GAF3060AN08 | 8 | 158° |
Описание 093GAF3060A
- Цвят
Алуминиев цвят
- Описание

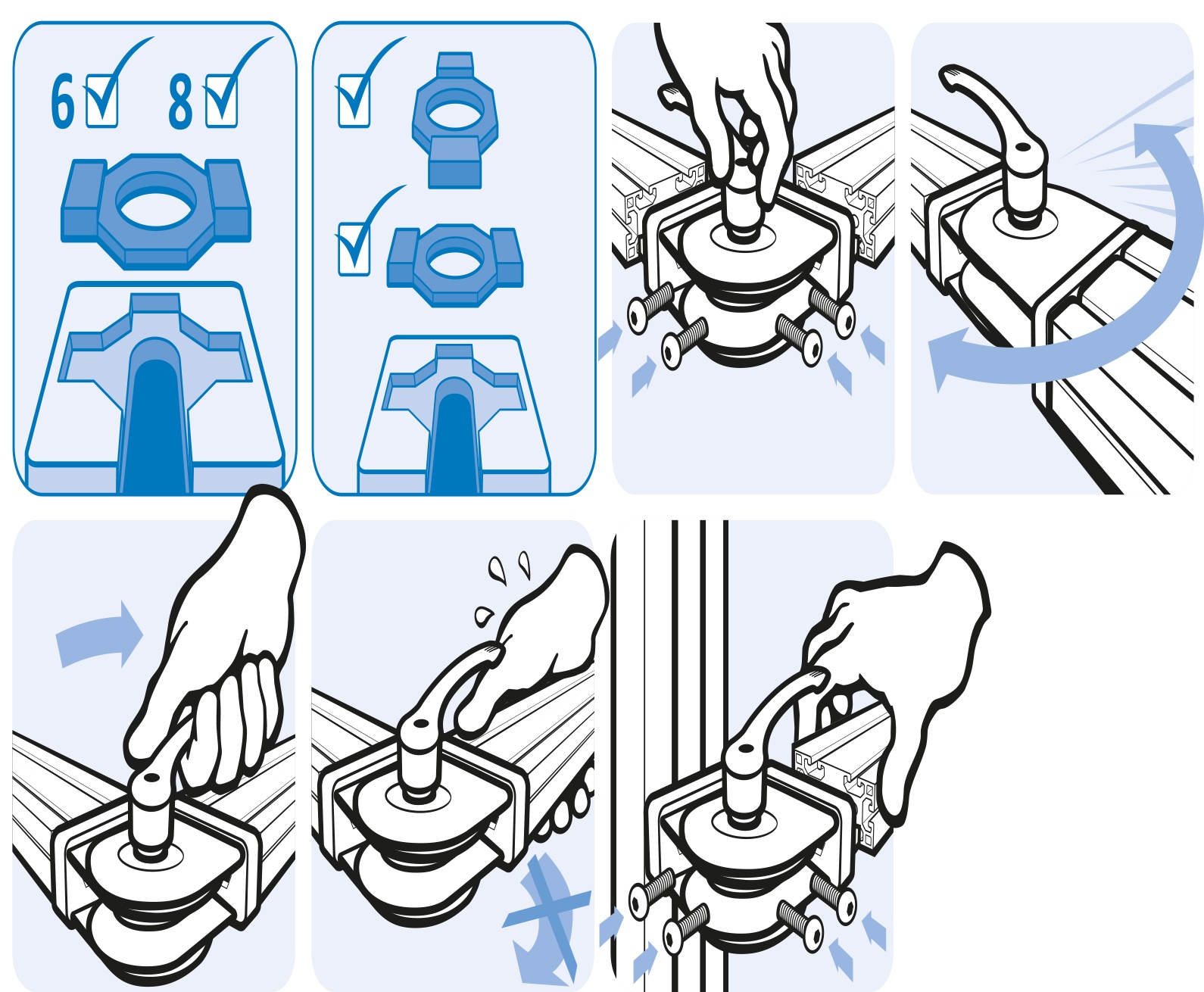

За свързване на два профила или панела, с фиксиране под произволен ъгъл, с отделни фиксатори за канал 6 или канал 8; чрез затягане или разхлабване на винтовете и на затягащия лост KIPP съпротивлението на триене в ставата се регулира плавно или ставата се фиксира в определено положение
- Материал
Става: алуминиева отливка под налягане
Затягащ лост KIPP: пластмаса PA, подсилена със стъклени влакна
- Специални изпълнения
Други покрития и цветове по заявка
- Повърхност
Прахово боядисана
Характеристики
| Тип профил | Профил тип B, профил тип I |
|---|---|
| Област на приложение | Машини и съоръжения |
| Количество в опаковка | 10 бр. |
| Модел | Алуминиева отливка под налягане |

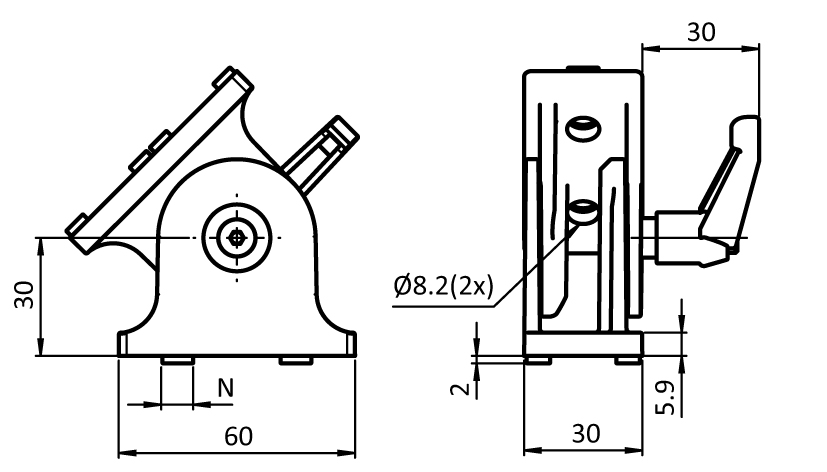

Чертеж
От каталога на FATH (EC-EN, стр. 570)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
