FATH
Става 45 x 90 със затягащ лост
Каталожен №: 093GAF4590AN

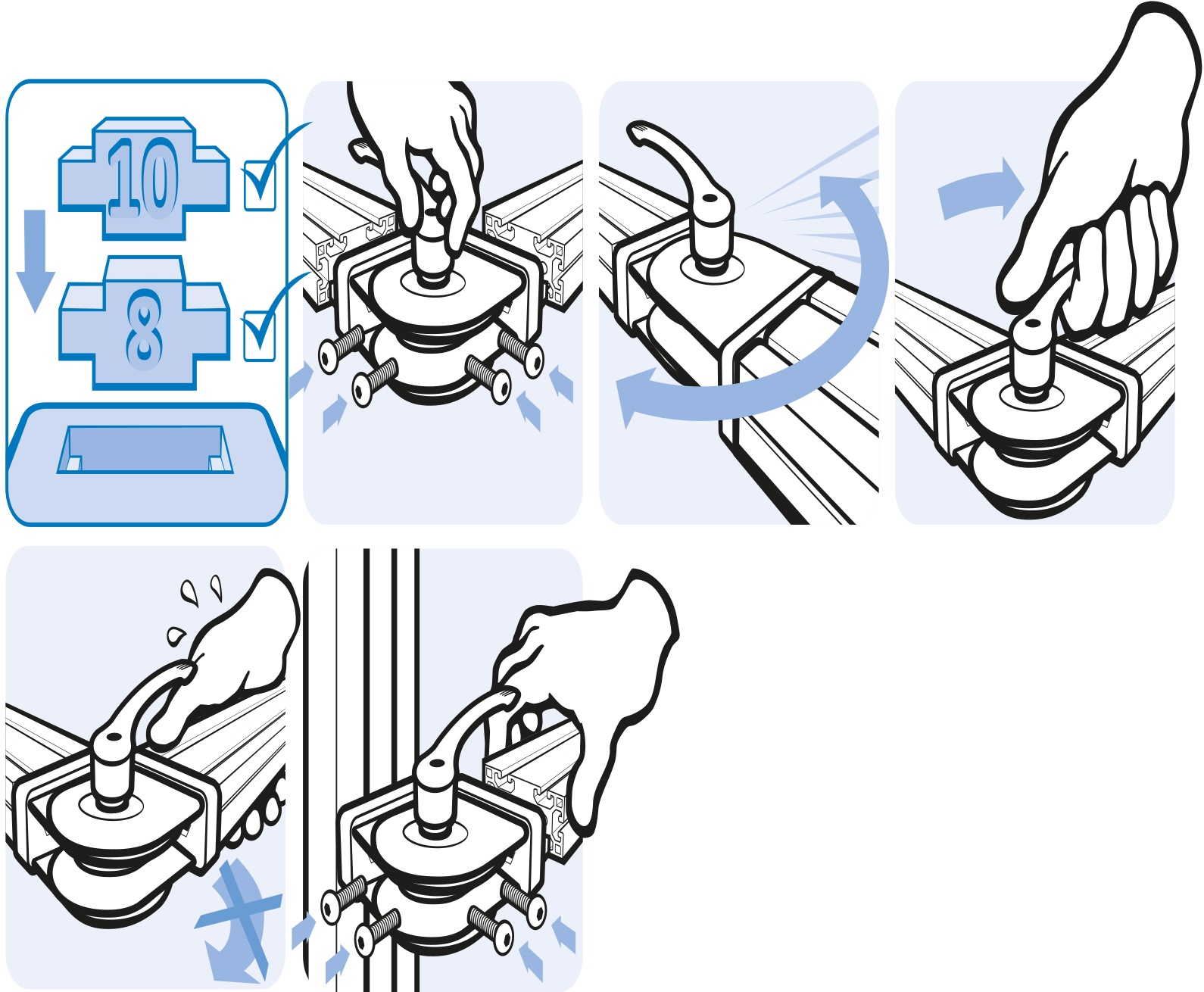

За подвижно свързване на два профила или панела с фиксиране под произволен ъгъл; с отделни фиксатори за канал 8 и 10; чрез затягане или разхлабване на винтовете и на затягащия лост KIPP съпротивлението на триене в ставата се регулира плавно или ставата се фиксира в определено положение
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 1 бр.
- Тегло
- 500 g
- ECLASS
- 23360301
- Категория
- За профил 45 x 90, стави
Описание 093GAF4590AN
- Цвят
Алуминиев цвят
- Описание
За подвижно свързване на два профила или панела с фиксиране под произволен ъгъл; с отделни фиксатори за канал 8 и 10; чрез затягане или разхлабване на винтовете и на затягащия лост KIPP съпротивлението на триене в ставата се регулира плавно или ставата се фиксира в определено положение
- Материал
Става: алуминиева отливка под налягане
Затягащ лост KIPP: цинкова отливка под налягане
- Специални изпълнения
Други покрития и цветове по заявка
- Повърхност
Става: прахово боядисана
Затягащ лост KIPP: с пластмасово покритие в сребрист металик
- Забележка
Самонарязваща втулка за намаляване на централния отвор Ø 10.2 mm до резба M8 — вж. 09308801
Характеристики
| Тип профил | Профил тип B |
|---|---|
| Размер на канала | Канал 8, канал 10 |
| Област на приложение | Машини и съоръжения |
| Количество в опаковка | 1 бр. |
| Модел | Алуминиева отливка под налягане |

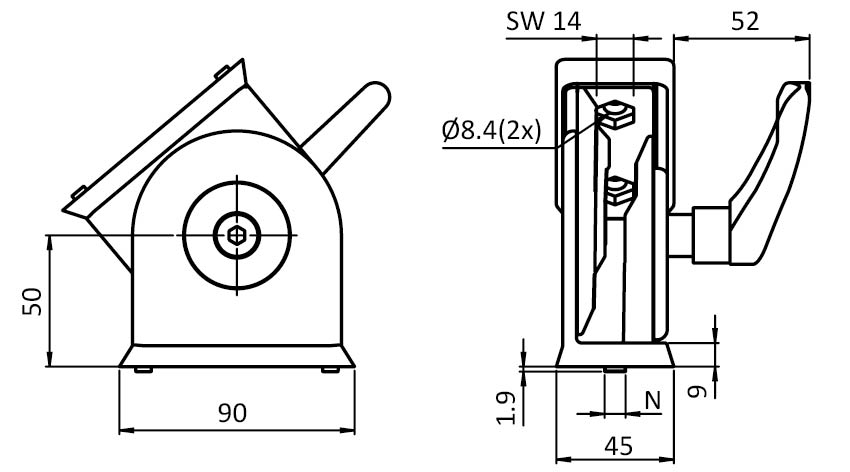

Чертеж
От каталога на FATH (EC-EN, стр. 585)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
