FATH
Става B 20 със затягащ лост
Каталожен №: 093GABF20AN05 · 2 варианта
За свързване на два профила или панела, с фиксиране под произволен ъгъл, по избор и с направляващи издатини за канал 5 или 6; чрез затягане или разхлабване на винтовете и на затягащия лост KIPP съпротивлението на триене в ставата се регулира плавно или ставата се фиксира в определено положение; по-дебели стени за по-здраво фиксиране
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 47 g
- ECLASS
- 23360301
- Категория
- За профил 20, стави
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Профил | Канал N (mm) | Ъгъл на отваряне | Добави 1 бр. към запитването |
|---|---|---|---|---|
| 093GABF20AN05✓ Избрано | I | 5 | 185° | |
| 093GABF20AN06 | B | 6 | 185° |
Описание 093GABF20AN05
- Цвят
Алуминиев цвят
- Описание
За свързване на два профила или панела, с фиксиране под произволен ъгъл, по избор и с направляващи издатини за канал 5 или 6; чрез затягане или разхлабване на винтовете и на затягащия лост KIPP съпротивлението на триене в ставата се регулира плавно или ставата се фиксира в определено положение; по-дебели стени за по-здраво фиксиране
- Материал
Става: алуминиева отливка под налягане
Затягащ лост KIPP: пластмаса PA, подсилена със стъклени влакна
- Специални изпълнения
Други покрития и цветове по заявка
- Повърхност
Прахово боядисана
- Забележка

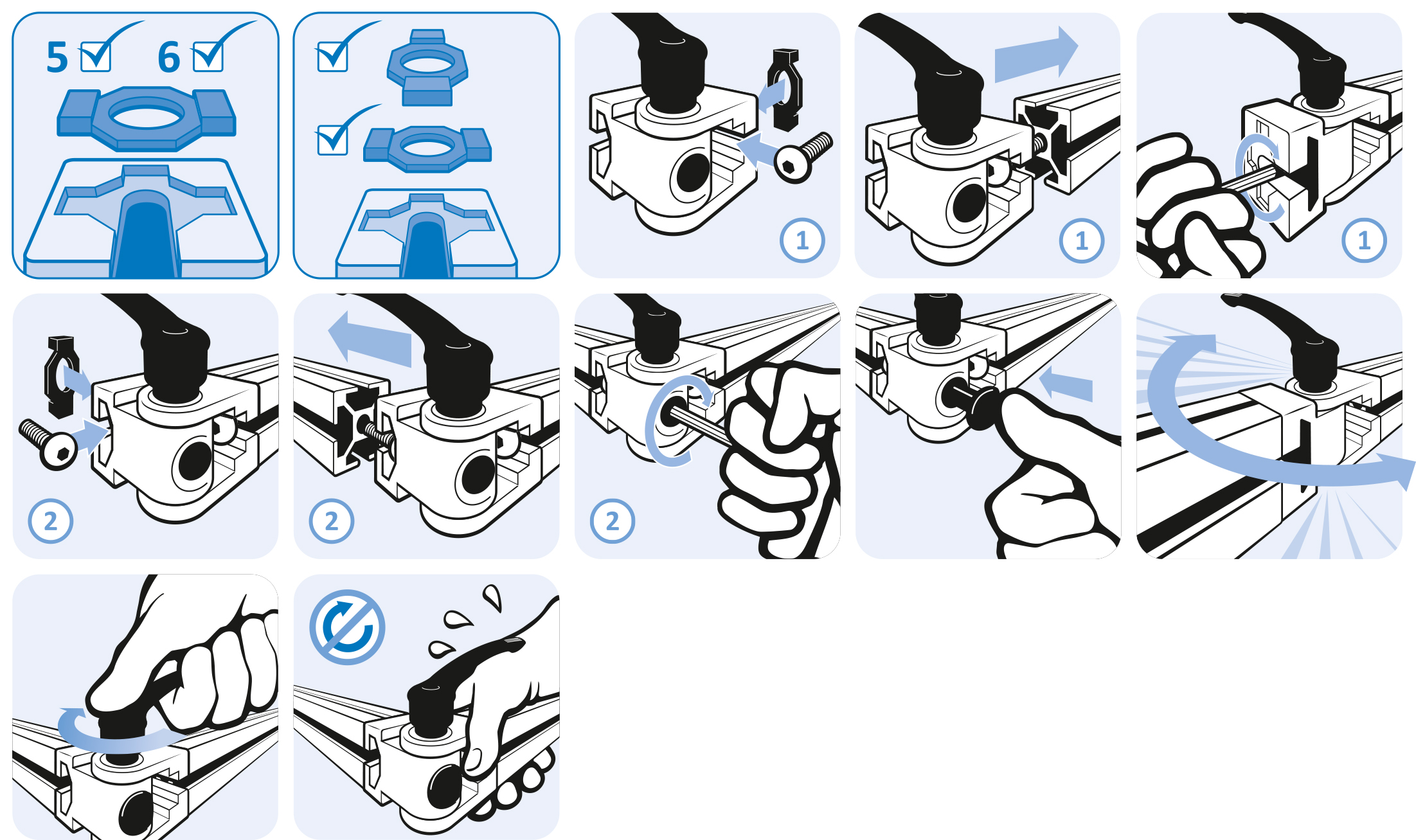

Винтът на вилката на ставата трябва първо да се монтира през отвора в лагерния блок, при изправено положение на ставата.
Характеристики
| Тип профил | Профил тип I |
|---|---|
| Размер на канала | Канал 5 |
| Количество в опаковка | 10 бр. |
| Модел | Лагерен блок, с регулируемо триене, алуминиева отливка под налягане |

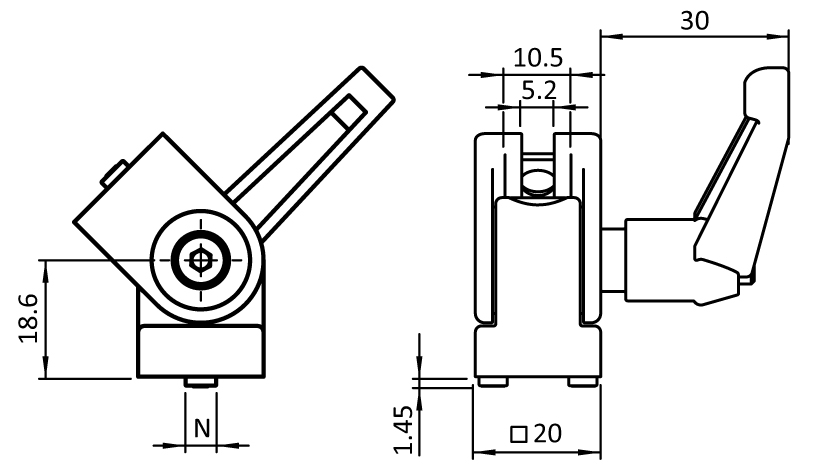

Чертеж
От каталога на FATH (EC-EN, стр. 561)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
