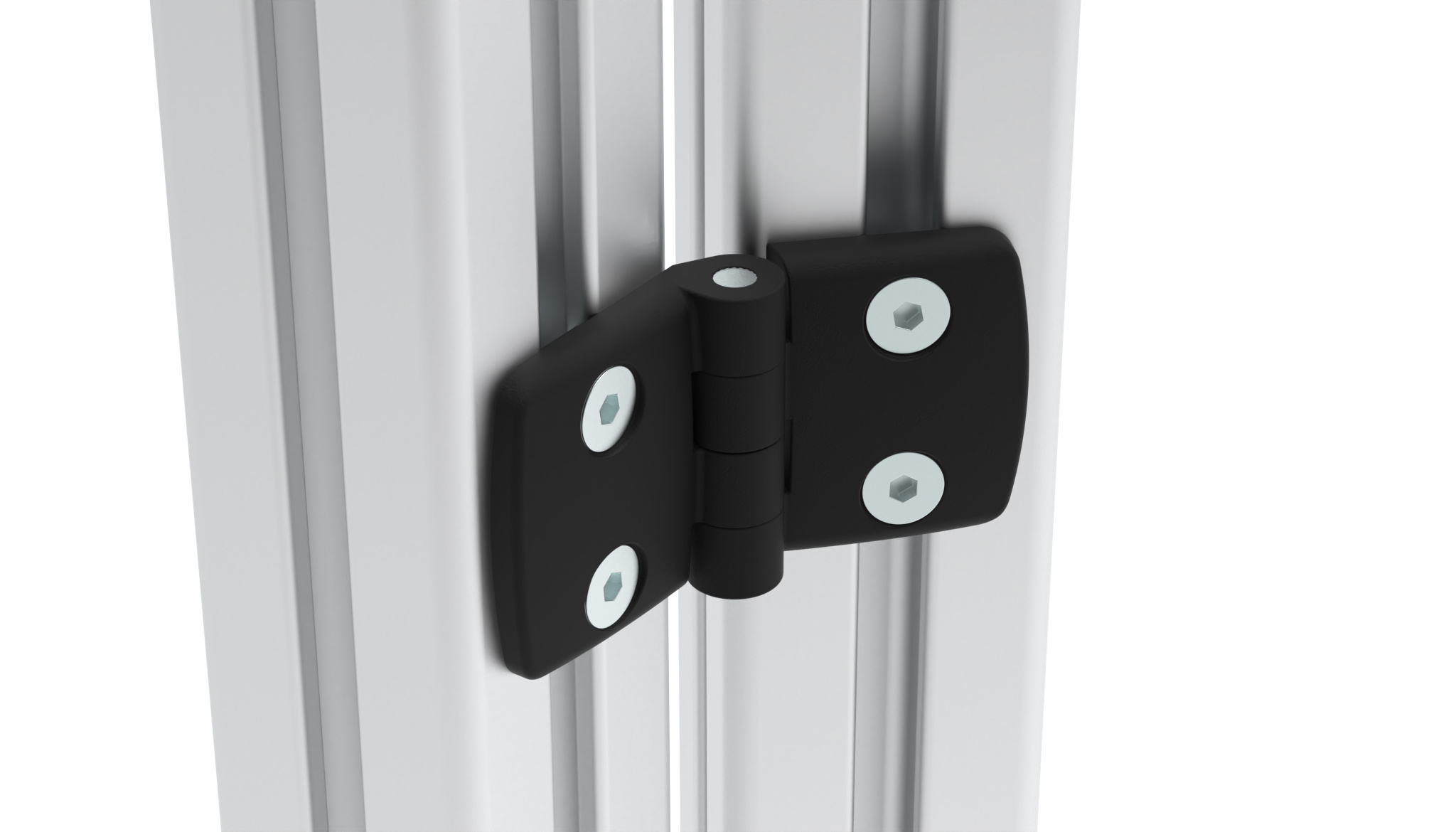

Комбинирана панта, пластмаса, 45, неразглобяема, черна
Каталожен №: 095K4545F00 · 5 варианта
За шарнирно свързване на панели или алуминиеви профили
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 46 g
- ECLASS
- 23219090
- Категория
- Комбинирани панти · Комбинирани панти, пластмаса
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Изпълнение | Канал N (mm) | B1 (mm) | B2 (mm) | Комбинация | FRmax (N) | FAmax (N) | A1 (mm) | A2 (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|---|---|
| 095K4545F00✓ Избрано | Неразглобяема | - | 43.5 | 43.5 | 45 / 45 | 750 | 450 | 25.0 | 25.0 | |
| 095K4545F08 | Неразглобяема | 8 | 43.5 | 43.5 | 45 / 45 | 750 | 450 | 25.0 | 25.0 | |
| 095K4545F10 | Неразглобяема | 10 | 43.5 | 43.5 | 45 / 45 | 750 | 450 | 25.0 | 25.0 | |
| 095K4550F00 | Неразглобяема | - | 43.5 | 48.5 | 45 / 50 | - | 425 | 25.0 | 27.5 | |
| 095K4560F00 | Неразглобяема | - | 43.5 | 57.5 | 45 / 60 | 850 | - | 25.0 | 32.5 |
Описание 095K4545F00
- Цвят
Черен
- Описание
За шарнирно свързване на панели или алуминиеви профили
- Закрепване
Отпред, с винтове с потайна глава M6
- Материал
Крила: пластмаса PA, подсилена със стъклени влакна
Ос: неръждаема стомана
- Специални изпълнения
ESD, отвежда електростатичен заряд, други цветове, направляващи издатини за монтаж върху алуминиеви профили по заявка
Характеристики
| Тип профил | Профил тип B, профил тип I |
|---|---|
| Област на приложение | Машини и съоръжения |
| Количество в опаковка | 10 бр. |
| Модел | Неразглобяема |

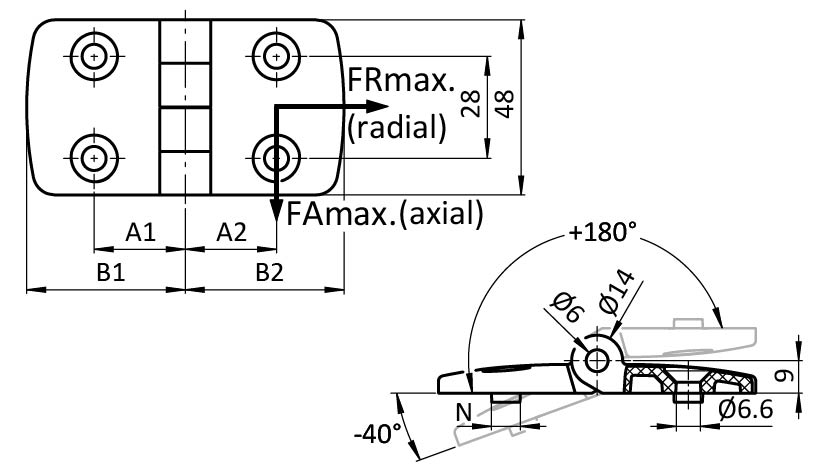

Чертеж
От каталога на FATH (EC-EN, стр. 186)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
