FATH
Комбинирана панта, пластмаса, със затягащ лост
Каталожен №: 095KF2525F00 · 16 варианта
За шарнирно свързване на панели или алуминиеви профили; фиксира се във всяко положение
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 43 g
- ECLASS
- 23219090
- Категория
- Комбинирани панти
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Изпълнение | Канал N (mm) | B1 (mm) | B2 (mm) | Комбинация | FRmax (N) | FAmax (N) | A1 (mm) | A2 (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|---|---|
| 095KF2525F00✓ Избрано | Неразглобяема | - | 26.0 | 26.0 | 25 / 25 | - | 380 | 15.0 | 15.0 | |
| 095KF2525F06 | Неразглобяема | 6 | 26.0 | 26.0 | 25 / 25 | - | 380 | 15.0 | 15.0 | |
| 095KF2525F08 | Неразглобяема | 8 | 26.0 | 26.0 | 25 / 25 | - | 380 | 15.0 | 15.0 | |
| 095KF3030F00 | Неразглобяема | - | 29.5 | 29.5 | 30 / 30 | - | 400 | 17.5 | 17.5 | |
| 095KF3030F08 | Неразглобяема | 8 | 29.5 | 29.5 | 30 / 30 | - | 400 | 17.5 | 17.5 | |
| 095KF3535F00 | Неразглобяема | - | 36.0 | 36.0 | 35 / 35 | - | 400 | 20.0 | 20.0 | |
| 095KF3535F08 | Неразглобяема | 8 | 36.0 | 36.0 | 35 / 35 | - | 400 | 20.0 | 20.0 | |
| 095KF4040F00 | Неразглобяема | - | 38.5 | 38.5 | 40 / 40 | 750 | 450 | 22.5 | 22.5 | |
| 095KF4040F08 | Неразглобяема | 8 | 38.5 | 38.5 | 40 / 40 | 750 | 450 | 22.5 | 22.5 | |
| 095KF4040F10 | Неразглобяема | 10 | 38.5 | 38.5 | 40 / 40 | 750 | 450 | 22.5 | 22.5 | |
| 095KF4545F00 | Неразглобяема | - | 43.5 | 43.5 | 45 / 45 | 750 | 450 | 25.0 | 25.0 | |
| 095KF4545F10 | Неразглобяема | 10 | 43.5 | 43.5 | 45 / 45 | 750 | 450 | 25.0 | 25.0 | |
| 095KF5050F00 | Неразглобяема | - | 48.5 | 48.5 | 50 / 50 | - | 425 | 27.5 | 27.5 | |
| 095KF6060F00 | Неразглобяема | - | 57.5 | 57.5 | 60 / 60 | 850 | 175 | 32.5 | 32.5 | |
| 095KF6060F08 | Неразглобяема | 8 | 57.5 | 57.5 | 60 / 60 | 850 | 175 | 32.5 | 32.5 | |
| 095KF6060F10 | Неразглобяема | 10 | 57.5 | 57.5 | 60 / 60 | 850 | 175 | 32.5 | 32.5 |
Описание 095KF2525F00
- Цвят
Черен
- Описание
За шарнирно свързване на панели или алуминиеви профили; фиксира се във всяко положение
- Закрепване
Отпред, с винтове с потайна глава M6
- Материал
Панта: пластмаса PA, подсилена със стъклени влакна
Затягащ лост KIPP: пластмаса PA, подсилена със стъклени влакна
Механизъм: стомана, поцинкована (в съответствие с RoHS)
- Специални изпълнения
ESD, отвежда електростатичен заряд, други размери и цветове по заявка
- Забележка
Комбинации от крила с различни размери по заявка
Характеристики
| Тип профил | Профил тип B, профил тип I |
|---|---|
| Област на приложение | Машини и съоръжения |
| Количество в опаковка | 10 бр. |
| Модел | Пластмаса PA, неразглобяема |

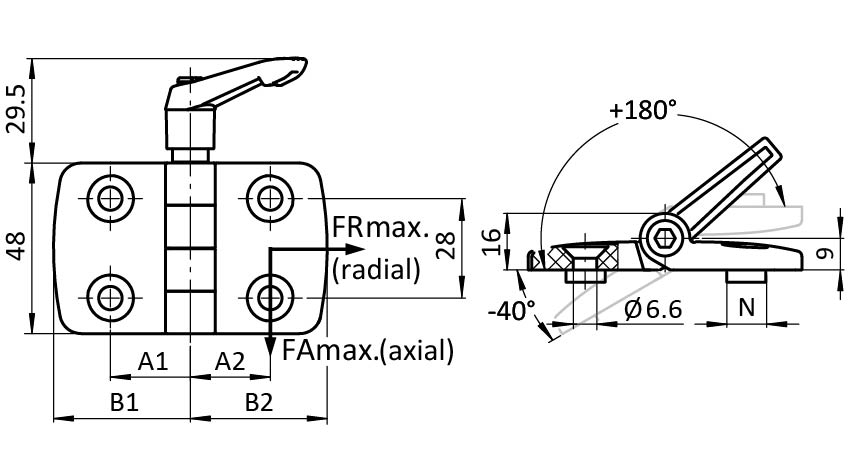

Чертеж
От каталога на FATH (EC-EN, стр. 191)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
