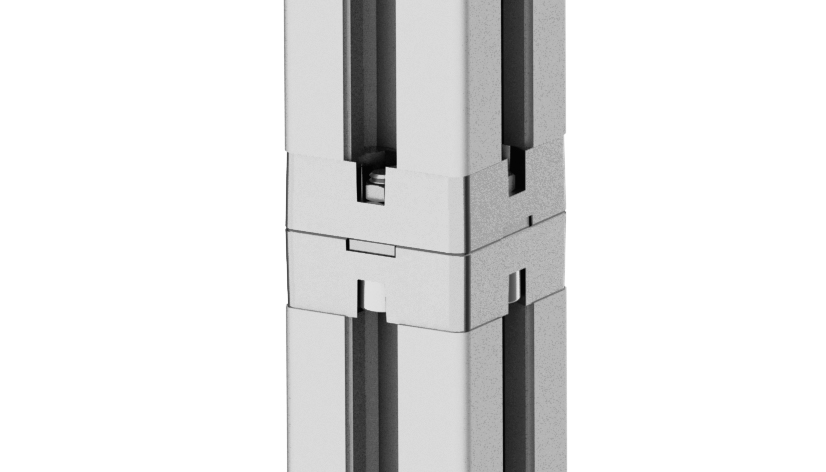

Пластинчат челен съединител B, алуминий (комплект)
Каталожен №: 099EA30300808AS02 · 6 варианта
Челно свързване на два алуминиеви профила от една и съща серия
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 92 g
- ECLASS
- 23360290
- Категория
- Съединители за плочи
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Профил | B (mm) | L (mm) | Повърхност | Цвят | Канал N (mm) | Комплект | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|
| 099EA30300808AS02✓ Избрано | B | 30 | 21.0 | Прахово боядисана | Алуминиев цвят | 8 | Комплект 1 | |
| 099EA30300808RS02 | B | 30 | 21.0 | Без покритие | - | 8 | Комплект 1 | |
| 099EA40401012AS02 | B | 40 | 22.0 | Прахово боядисана | Алуминиев цвят | 10 | Комплект 2 | |
| 099EA40401012RS02 | B | 40 | 22.0 | Без покритие | - | 10 | Комплект 2 | |
| 099EA45451012AS02 | B | 45 | 24.0 | Прахово боядисана | Алуминиев цвят | 10 | Комплект 3 | |
| 099EA45451012RS02 | B | 45 | 24.0 | Без покритие | - | 10 | Комплект 3 |
Описание 099EA30300808AS02
- Цвят
Алуминиев цвят
- Описание
Челно свързване на два алуминиеви профила от една и съща серия
- Материал
Пластинчат съединител: алуминиева отливка под налягане
Винтове / гайки тип „чук“: стомана
- Комплект 1
2 пластинчати съединителя,
2 винта DIN 7984 - M8 x 30,
4 винта DIN 7984 - M5 x 20,
4 шестостенни гайки DIN EN ISO 4032 (DIN 934) - M5
- Комплект 2
2 пластинчати съединителя,
2 резбоформиращи винта S12 x 30 - вътрешен шестолъч T50,
4 винта DIN 7984 - M6 x 20,
4 шестостенни гайки DIN EN ISO 4035 (DIN 439) - M6
- Комплект 3
2 пластинчати съединителя,
2 резбоформиращи винта S12 x 30 - вътрешен шестолъч T50,
4 винта DIN 7984 - M6 x 20,
4 шестостенни гайки DIN EN ISO 4032 (DIN 934) - M6
- Повърхност
Пластинчат съединител: без покритие / прахово боядисан
Винтове / гайки тип „чук“: поцинковани
- Забележка
Единичен пластинчат съединител (не в комплект) — вж. 099EA30300808R
Характеристики
| Тип профил | Профил тип B |
|---|---|
| Размер на канала | Канал 8 |
| Количество в опаковка | 10 бр. |
| Модел | Алуминиева отливка под налягане |

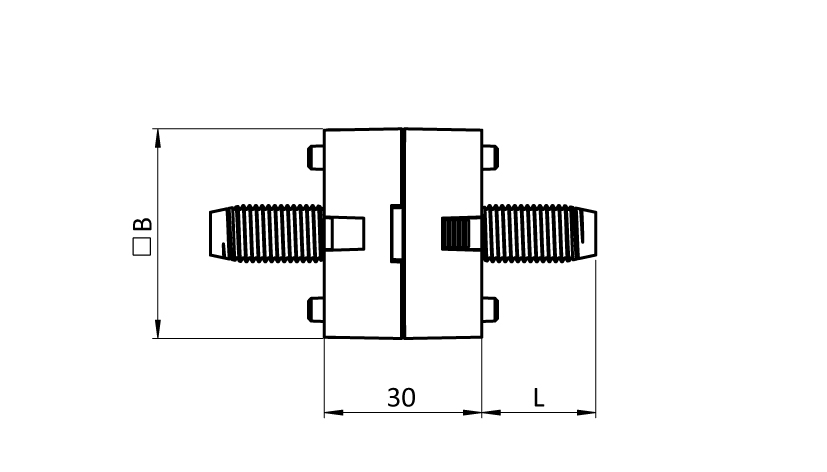

Чертеж
От каталога на FATH (EC-EN, стр. 501)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
