Съединител за профили 90° B, канал 10 (комплект)
Каталожен №: 099J10M12 · 2 варианта
За свързване под прав ъгъл на два алуминиеви профила
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 49.7 g
- ECLASS
- 23360290
- Категория
- Съединители 90°
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
Описание 099J10M12
- Описание
За свързване под прав ъгъл на два алуминиеви профила
- Материал
Стомана
- Комплект 1
1 съединител за профили 90° B
1 резбова втулка M12
1 винт M8 x 25
- Комплект 2
1 съединител за профили 90° B
1 самонарязваща втулка S12
1 винт M8 x 25
- Повърхност
Поцинкована
- Забележка

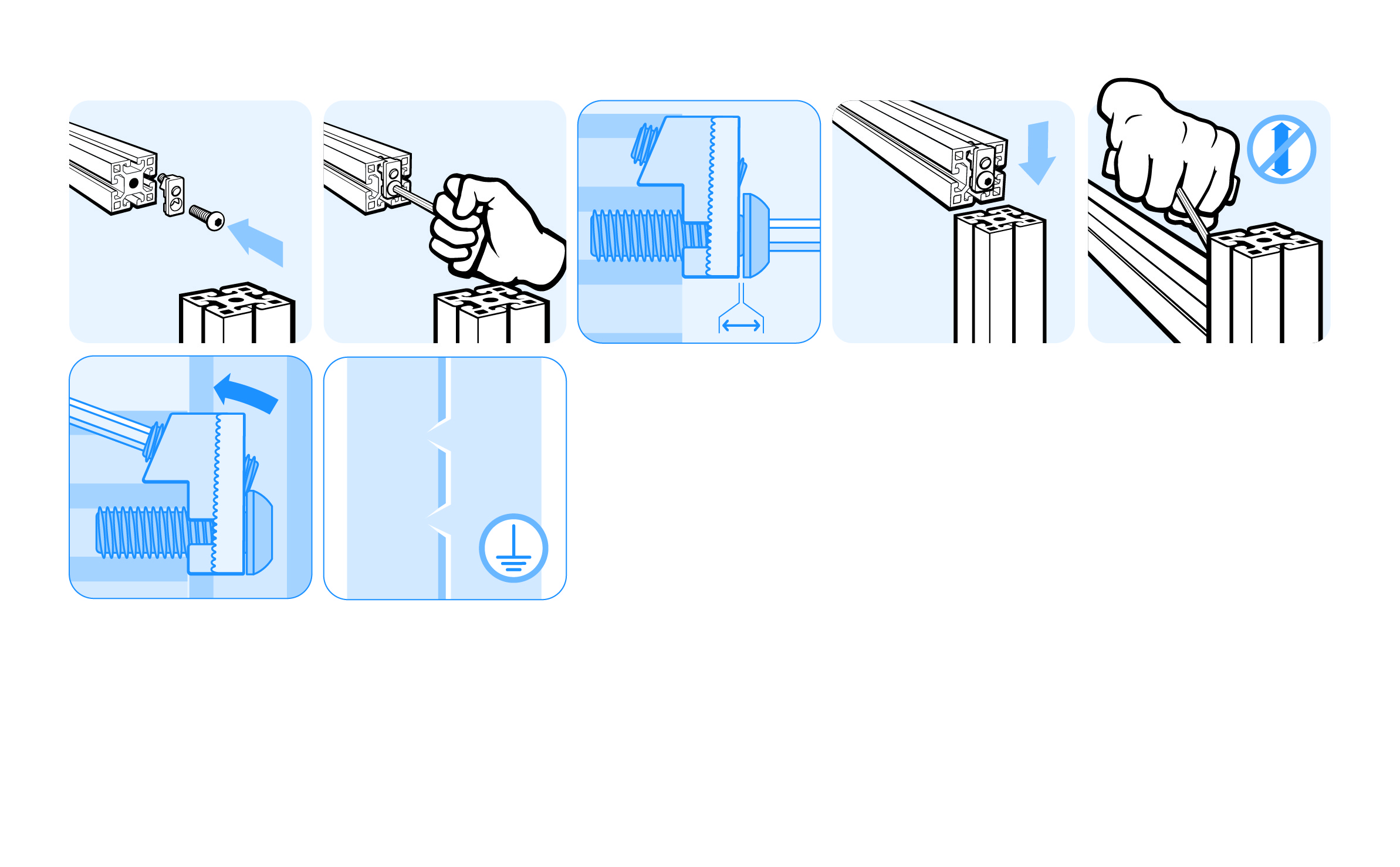

Монтаж с резбова втулка M12: нарежете резба M12 в централния отвор Ø 10.2 mm, поставете втулката на винта и ги завийте заедно
Монтаж със самонарязваща втулка S12: завийте самонарязващата втулка в централния отвор Ø 10.2 mm, завийте винта във втулката
Характеристики
| Тип профил | Профил тип B |
|---|---|
| Размер на канала | Канал 10 |
| Характеристика | ESD |
| Форма на профила | Профили с Т-канал |
| Количество в опаковка | 10 бр. |
| Модел | Стомана, канал 10 |

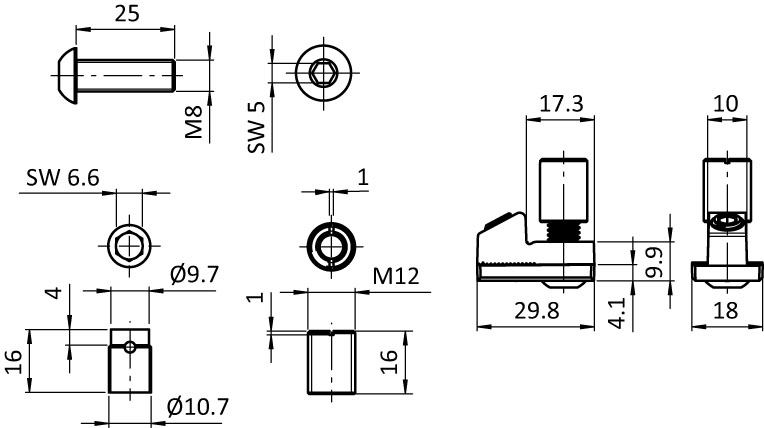

Чертеж
От каталога на FATH (EC-EN, стр. 539)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
