FATH
Т-гайка за вкарване отгоре 13.5 x 7.2 mm с подпружинена сачма
Каталожен №: 096023 · 24 варианта
Т-гайка за вкарване отгоре с направляващо ребро и подпружинена сачма Изпълнение с цветен код за визуално разпознаване на размера на резбата
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 100 бр.
- Тегло
- 10.9 g
- ECLASS
- 23360290
- Категория
- За вкарване отгоре, канал 8 · Съединители за водещи релси FIFO
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Материал | Профил | Фиг. | ESD | M | Цветен код | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|
| 096023✓ Избрано | Стомана | I | ① | - | M3 | - | |
| 096023CB | Стомана | I | ② | - | M3 | Зелен ≈ RAL 6032 | |
| 096024 | Стомана | I | ① | - | M4 | - | |
| 096024CB | Стомана | I | ③ | - | M4 | Син ≈ RAL 5005 | |
| 096024CBS01 | Стомана | I | ③ | ESD | M4 | Син ≈ RAL 5005 | |
| 096024S01 | Стомана | I | ① | ESD, отвежда електростатичен заряд | M4 | - | |
| 096025 | Стомана | I | ① | - | M5 | - | |
| 096025CB | Стомана | I | ④ | - | M5 | Жълт ≈ RAL 1018 | |
| 096025CBS01 | Стомана | I | ④ | ESD | M5 | Жълт ≈ RAL 1018 | |
| 096025E | Неръждаема стомана | I | ① | - | M5 | - | |
| 096025S01 | Стомана | I | ① | ESD, отвежда електростатичен заряд | M5 | - | |
| 096026 | Стомана | I | ① | - | M6 | - | |
| 096026CB | Стомана | I | ⑤ | - | M6 | Червен ≈ RAL 3020 | |
| 096026CBS01 | Стомана | I | ⑤ | ESD | M6 | Червен ≈ RAL 3020 | |
| 096026E | Неръждаема стомана | I | ① | - | M6 | - | |
| 096026S01 | Стомана | I | ① | ESD, отвежда електростатичен заряд | M6 | - | |
| 096028 | Стомана | I | ① | - | M8 | - | |
| 096028CB | Стомана | I | ⑥ | - | M8 | Черен ≈ RAL 9005 | |
| 096028CBS01 | Стомана | I | ⑥ | ESD | M8 | Черен ≈ RAL 9005 | |
| 096028E | Неръждаема стомана | I | ① | - | M8 | - | |
| 096028S01 | Стомана | I | ① | ESD, отвежда електростатичен заряд | M8 | - | |
| 09602U1/4 | Стомана | I | ① | - | 1/4-20 UNC | - | |
| 09602U10-32 | Стомана | I | ① | - | 10-32 UNF | - | |
| 09602U5/16 | Стомана | I | ① | - | 5/16-18 UNC | - |
Описание 096023
- Цвят
Сачма, изпълнение с цветен код: жълта, червена, синя, зелена, черна
- Описание
Т-гайка за вкарване отгоре с направляващо ребро и подпружинена сачма
Изпълнение с цветен код за визуално разпознаване на размера на резбата
- Материал
Т-гайка: стомана / неръждаема стомана
Сачма, стандартно изпълнение: неръждаема стомана
Сачма, изпълнение с цветен код: пластмаса POM
Пружина: пружинна стомана
- Специални изпълнения
ESD, отвежда електростатичен заряд, различни дължини с няколко резби с различни размери по заявка
- Повърхност
Т-гайка: поцинкована / без покритие
Сачма, стандартно изпълнение: без покритие
Пружина: без покритие
Характеристики
| Тип профил | Профил тип I |
|---|---|
| Област на приложение | Индустриални работни места, производствен цех |
| Количество в опаковка | 100 бр. |
| Модел | Канал 8, с направляващо ребро и подпружинена сачма, стомана / неръждаема стомана |

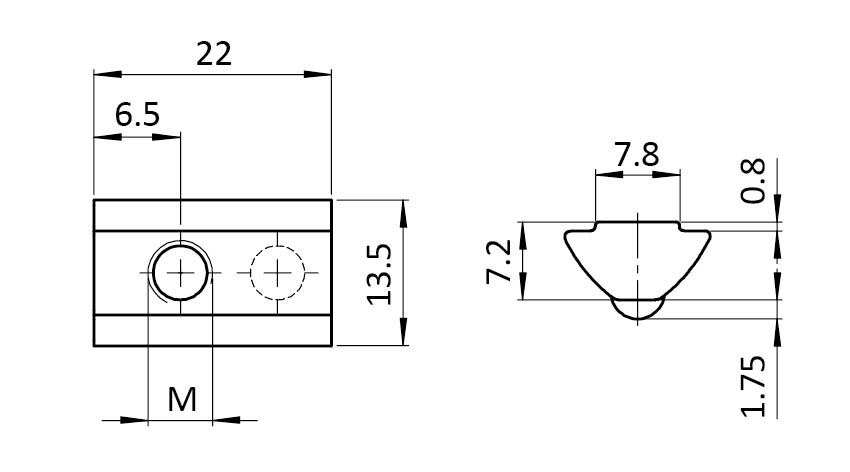

Чертеж
От каталога на FATH (EC-EN, стр. 296)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
