FATH
Ролков елемент, изпълнение за завинтване
Каталожен №: 09309302 · 8 варианта
За изграждане на ролкови транспортьори с произволна ширина и дължина, вкл. 2 винта M5 x 25
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 53 g
- ECLASS
- 36123690
- Категория
- Ролкови елементи
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Изпълнение | Профил | Фиг. | Монтажен комплект | ESD | Канал N (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|
| 09309302✓ Избрано | Без странична направляваща | - | ② | - | - | 8 / 10 | |
| 09309302S01 | Без странична направляваща | - | ② | - | ESD, отвежда електростатичен заряд | 8 / 10 | |
| 09309302S02 | Без странична направляваща | B | ② | С монтажен комплект 2 | ESD, отвежда електростатичен заряд | 10 | |
| 09309302S03 | Без странична направляваща | I | ② | С монтажен комплект 1 | ESD, отвежда електростатичен заряд | 8 | |
| 09309304 | Със странична направляваща | - | ① | - | - | 8 / 10 | |
| 09309304S01 | Със странична направляваща | - | ① | - | ESD, отвежда електростатичен заряд | 8 / 10 | |
| 09309304S03 | Със странична направляваща | B | ① | С монтажен комплект 2 | ESD, отвежда електростатичен заряд | 10 | |
| 09309304S04 | Със странична направляваща | I | ① | С монтажен комплект 1 | ESD, отвежда електростатичен заряд | 8 |
Описание 09309302
- Монтажен комплект 1
2 гайки тип „чук“, канал 8 - M5
- Монтажен комплект 2
2 гайки тип „чук“, канал 10 - M5
- Цвят
Черен
- Описание
За изграждане на ролкови транспортьори с произволна ширина и дължина, вкл. 2 винта M5 x 25

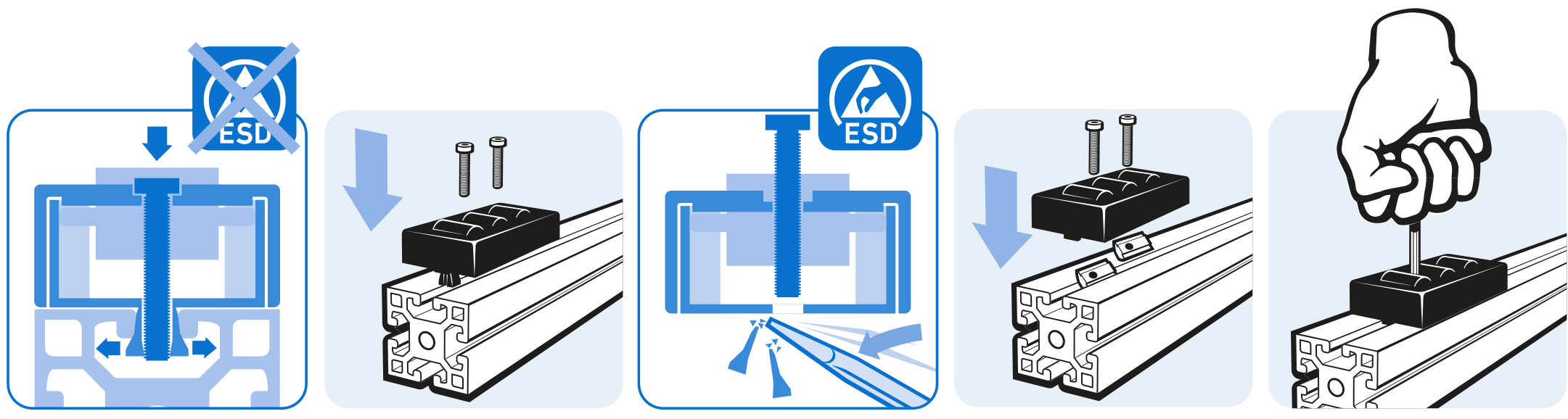

- Закрепване
Със затягащ елемент тип „чук“: закрепва се чрез завиване или набиване на 2 винта M5 x 25
Без затягащ елемент тип „чук“: с 2 винта M5 x 25 и Т-гайки или гайки тип „чук“
- Материал
Корпус: пластмаса PA, подсилена със стъклени микросфери
Ролки: пластмаса POM
Монтажен комплект: стомана
- Повърхност
Монтажен комплект: поцинкован
- Забележка
*ESD изпълнението (отвежда електростатичен заряд) се доставя без затягащ елемент тип „чук“, за закрепване с ESD гайки тип „чук“ или Т-гайки, отвеждащи електростатичния заряд
Характеристики
| Тип профил | Профил тип B, профил тип I |
|---|---|
| Размер на канала | Канал 8, канал 10 |
| Област на приложение | Индустриални работни места, интралогистика, машини и съоръжения |
| Количество в опаковка | 10 бр. |
| Модел | Без канал, канал 8, канал 10 |

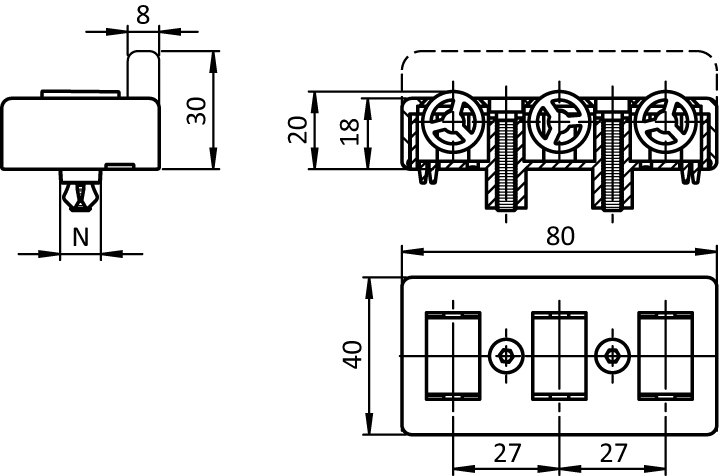

Чертеж
От каталога на FATH (EC-EN, стр. 880)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
