FATH
Винтов съединител I, едностранен
Каталожен №: 092140 · 3 варианта

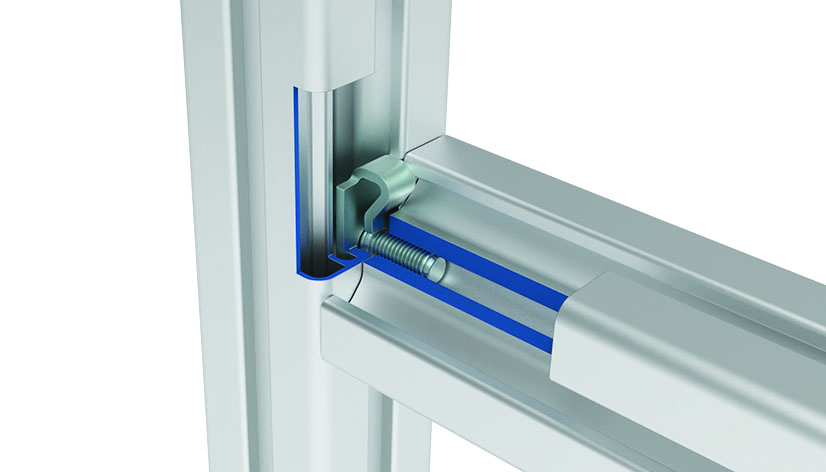

За свързване на два алуминиеви профила; пробива анодния слой на профила и така осигурява сигурна ESD връзка, отвеждаща електростатичния заряд; свободен канал за монтаж на панели от едната страна
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 100 бр.
- Тегло
- 8.6 g
- ECLASS
- 23360290
- Категория
- Винтови съединители
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | D (mm) | Изпълнение | H (mm) | Профил | ESD | Канал N (mm) | A x B (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|---|
| 092140✓ Избрано | 8.5 | Фиксатор срещу завъртане | 10.2 | - | ESD, отвежда електростатичен заряд | 8 | 25.5 x 17.0 | |
| 099F0840SM08 | 8.5 | С винт с лещовидна глава M8 x 20 | 10.2 | - | ESD, отвежда електростатичен заряд | 8 | 25.5 x 17.0 | |
| 099F0840SS07 | 8.5 | С резбоформиращ винт S7 x 20 | 10.2 | I | ESD, отвежда електростатичен заряд | 8 | 25.5 x 17.0 |
Описание 092140
- Описание
За свързване на два алуминиеви профила; пробива анодния слой на профила и така осигурява сигурна ESD връзка, отвеждаща електростатичния заряд; свободен канал за монтаж на панели от едната страна
- Материал
Стомана
- Повърхност
Поцинкована
Характеристики
| Тип профил | Профил тип B, профил тип I |
|---|---|
| Размер на канала | Канал 8 |
| Характеристика | ESD |
| Форма на профила | Профили с Т-канал |
| Количество в опаковка | 100 бр. |
| Модел | Канал 8 |

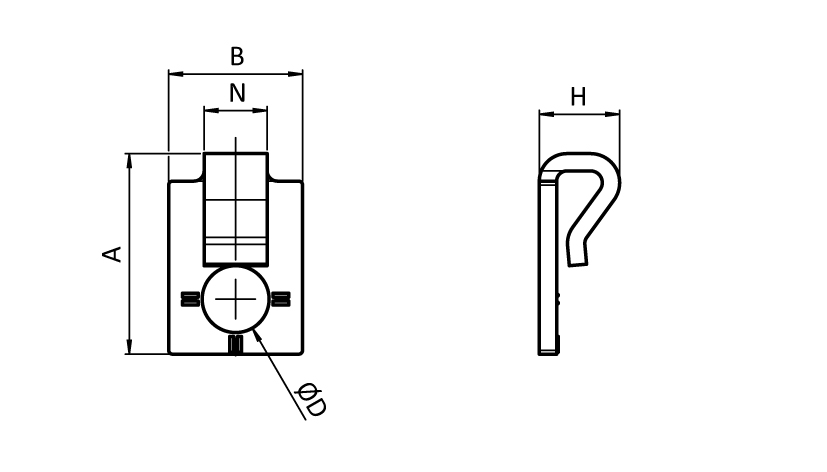

Чертеж
От каталога на FATH (EC-EN, стр. 528)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
