FATH
Винтов съединител I, специален, едностранен
Каталожен №: 092143 · 2 варианта

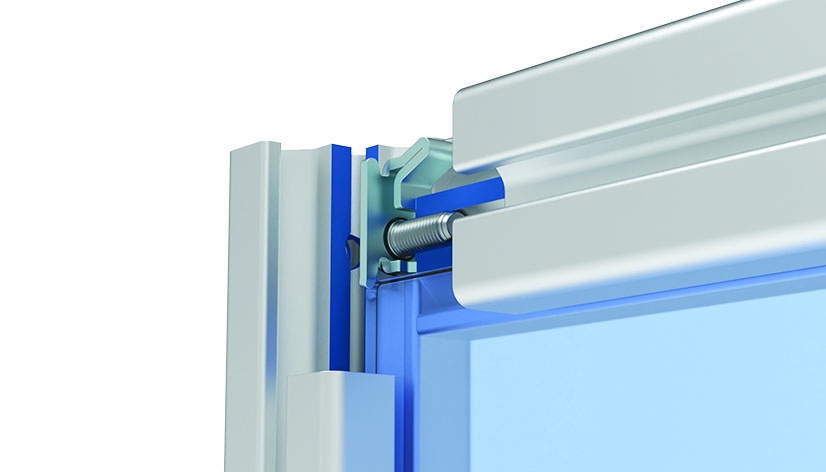

За свързване на два алуминиеви профила; пробива анодния слой на профила и така осигурява сигурна ESD връзка, отвеждаща електростатичния заряд
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 100 бр.
- Тегло
- 10 g
- ECLASS
- 23360290
- Категория
- Винтови съединители
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | Изпълнение | H (mm) | Профил | ESD | ØD (mm) | A x B (mm) | Добави 1 бр. към запитването |
|---|---|---|---|---|---|---|---|
| 092143✓ Избрано | Фиксатор срещу завъртане | 16.0 | - | ESD | 9 | 17.0 x 26.5 | |
| 099F0840SM08S01 | С винт с лещовидна глава M8 x 20 | 16.0 | I | ESD | 9 | 17.0 x 26.5 |
Описание 092143
- Описание
За свързване на два алуминиеви профила; пробива анодния слой на профила и така осигурява сигурна ESD връзка, отвеждаща електростатичния заряд
- Материал
Стомана
- Повърхност
Поцинкована
Характеристики
| Тип профил | Профил тип I |
|---|---|
| Характеристика | ESD |
| Форма на профила | Профили с Т-канал |
| Количество в опаковка | 100 бр. |
| Модел | Канал 8 |

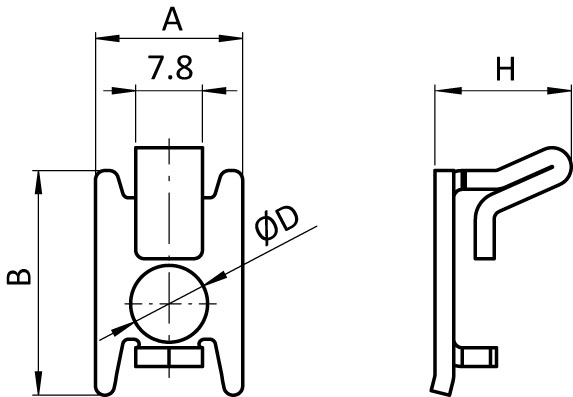

Чертеж
От каталога на FATH (EC-EN, стр. 529)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
