FATH
Компресионна ключалка с квадратна глава 22.5 / 32, дълъг вал, вкл. езиче с отместване (комплект)
Каталожен №: 0813072 · 18 варианта

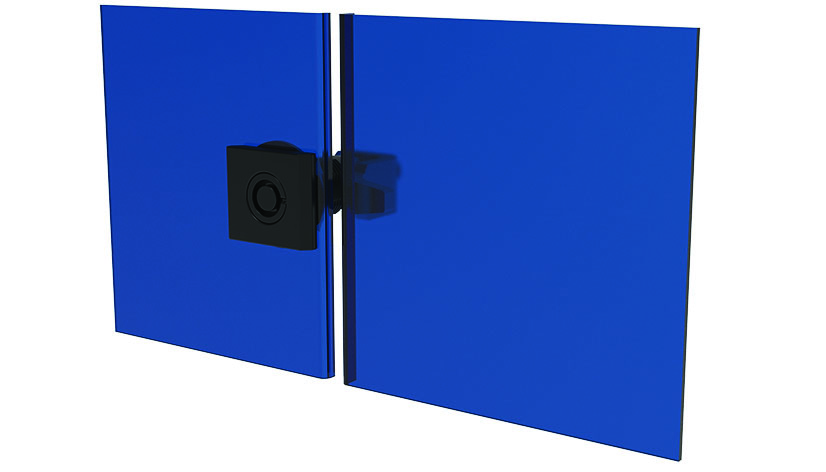

За лесно и сигурно залостване и заключване на врати и капаци с притискане
Цена, наличност и срок на доставка — изпращаме оферта за всички продукти наведнъж.
Въпрос за продукта?
Технически въпрос, изпълнение по заявка или количество — пишете или звъннете.
Запитване за този продукт- Опаковка
- 10 бр.
- Тегло
- 164.2 g
- ECLASS
- 23199090
- Категория
- Компресионни ключалки с четвърт оборот
Изпълнения
Изберете изпълнение — описанието и файловете по-долу са за избраното.
| Каталожен № | H (mm) | Тип вложка | Добави 1 бр. към запитването |
|---|---|---|---|
| 0813072✓ Избрано | 11.4 - 27.2 / 66.3 - 76.2 | Тубуларна ключалка | |
| 0813073 | 11.4 - 27.2 / 66.3 - 76.2 | Двоен бит 3.0 mm | |
| 0813074 | 11.4 - 27.2 / 66.3 - 76.2 | Триъгълник 7.0 mm | |
| 0813075 | 11.4 - 27.2 / 66.3 - 76.2 | Триъгълник 8.0 mm | |
| 0813076 | 11.4 - 27.2 / 66.3 - 76.2 | Квадрат 7.0 mm | |
| 0813077 | 11.4 - 27.2 / 66.3 - 76.2 | Квадрат 8.0 mm | |
| 0813078 | 11.4 - 27.2 / 66.3 - 76.2 | Шлиц | |
| 0813079 | 11.4 - 27.2 / 66.3 - 76.2 | Вътрешен шестостен 8.0 mm | |
| 0813080 | 11.4 - 27.2 / 66.3 - 76.2 | Външен шестостен 10.0 mm | |
| 0813081 | 25.4 - 41.1 / 52.6 - 68.3 | Тубуларна ключалка | |
| 0813082 | 25.4 - 41.1 / 52.6 - 68.3 | Двоен бит 3.0 mm | |
| 0813083 | 25.4 - 41.1 / 52.6 - 68.3 | Триъгълник 7.0 mm | |
| 0813084 | 25.4 - 41.1 / 52.6 - 68.3 | Триъгълник 8.0 mm | |
| 0813085 | 25.4 - 41.1 / 52.6 - 68.3 | Квадрат 7.0 mm | |
| 0813086 | 25.4 - 41.1 / 52.6 - 68.3 | Квадрат 8.0 mm | |
| 0813087 | 25.4 - 41.1 / 52.6 - 68.3 | Шлиц | |
| 0813088 | 25.4 - 41.1 / 52.6 - 68.3 | Вътрешен шестостен 8.0 mm | |
| 0813089 | 25.4 - 41.1 / 52.6 - 68.3 | Външен шестостен 10.0 mm |
Описание 0813072
- Цвят
Вложка: черна
Корпус: черен
Уплътнения: черни
- Описание
За лесно и сигурно залостване и заключване на врати и капаци с притискане
- Материал
Вложка: цинкова отливка под налягане
Вал: стомана
Задържаща пружина: неръждаема стомана 1.4401
Корпус: цинкова отливка под налягане
Езиче: стомана
Уплътнения: гума NBR
Пружинна шайба: стомана
Гайка: стомана
Монтажен материал: стомана
- Повърхност
Вложка: прахово боядисана
Вал: поцинкован
Задържаща пружина: поцинкована
Корпус: прахово боядисан
Езиче: поцинковано
Пружинна шайба: поцинкована
Гайка: поцинкована
Монтажен материал: поцинкован
Характеристики
| Област на приложение | Машини и съоръжения |
|---|---|
| Количество в опаковка | 10 бр. |
| Степен на защита (IP) | IP65 / NEMA 4 |
| Посока на отваряне | Дясна, лява |

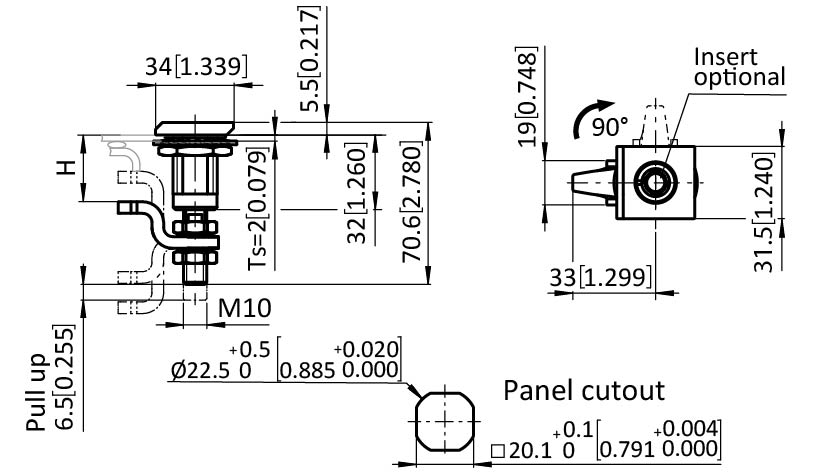

Чертеж
От каталога на FATH (IH-US-EN, стр. 61)
CAD модели
3D моделите и чертежите на FATH се изтеглят от каталога им в CADENAS PARTcommunity — след безплатна регистрация, в над 100 формата.
